2-Wege-Motorventil Honeywell

Mit oder ohne Endschalter

EPU - Antrieb (einpolig umschaltend)

Die Honeywell Zonenventile der VC-Serie (VC-Ventile) werden als Stellgeräte für 2-Punktregelungen in Warm- und / oder Kaltwasseranlagen eingesetzt.
Die Ventile können in Solaranlagen im Rücklauf mit Glykolmischungen bis 50% verwendet werden, wenn sichergestellt ist, daß die Medeintemperatur nicht über 95 °C ansteigen kann.

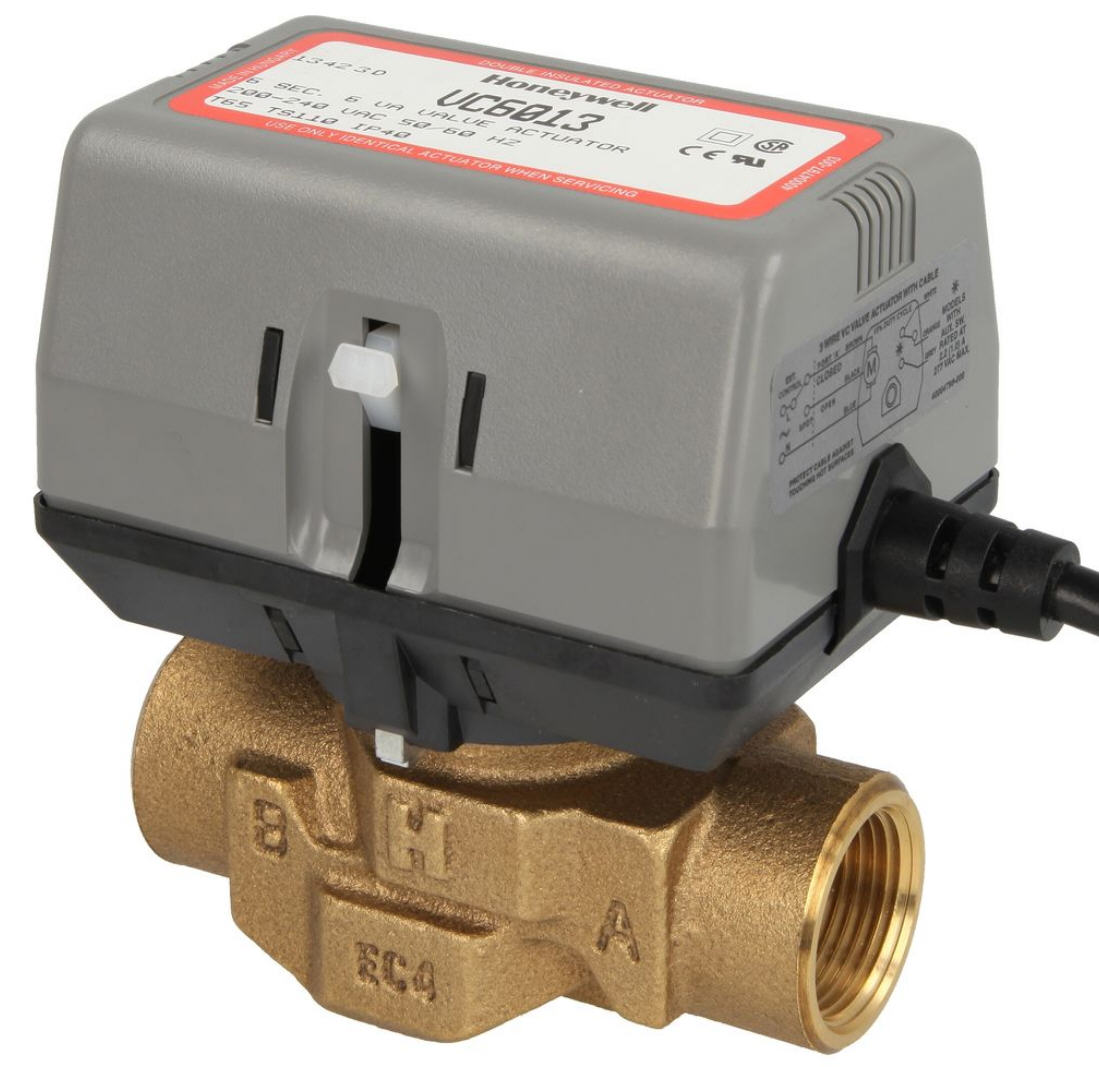

Honeywell 2-Wege-Motorventil.

Die Abbildung zeigt einen Antrieb mit Molex Stecker. Die hier angebotenen Ventile haben ein fest angebrachtes Kabel. Auch haben unsere Ventile keinen Klemmanschluß sondern ein paralleles Innengewinde.

Ein Honeywell Motorventil mit abgenommenem Antrieb. Durch einen Bajonettverschluß läßt sich der Motor leicht und schnell demontieren. Sichtbar ist die Rückholfeder für den Ventilschieber und auch der Entriegelungshebel für den Bajonettverschluß.

3-Wege-Ventil (hier angeboten ist die 2-Wege-Ausführung) Mit dem weißen Handhebel läßt sich das Ventil manuell öffnen. Es kann in der Position "offen" verriegelt werden.

Ansteuerung des Honeywell 2- und 3-Wegeventils über ein Hilfsrelais, wenn von der Steuerung nur ein Ausgang zur Verfügung steht

Sie bestehen aus Antrieb, Ventilgehäuse und Ventileinsatz und können für Verteil- oder Mischanwendungen in Zentralheizungen und / oder Kühlsystemen eingesetzt werden.
Alle Teile können auch einzeln bestellt werden.

Je nach Typ des Antriebs erfolgt die Ansteuerung mit Nieder- oder Netzspannung. Die hier angebotenen Motorventile haben serienmäßig den EPU-Antrieb (Einpolig Umschaltend) und werden mit Netzspannung angesteuert. Diese Ventile werden über den einen Steueranschluß in die eine Endstellung gebracht und über den anderen in die zweite Endstellung. Da der Motor immer in die Endstellung fährt, kann es nicht zum Mischen oder Regeln verwendet werden!
Der Ventilschieber wird mit Motorkraft in das Ventil geschoben. Eine Rückholfeder schiebt ihn wieder heraus. Allerdings blockiert der stehende Motor die Feder, so daß das Ventil nur unter Strom öffnen kann.
Wird der Strom abgeschaltet, bleibt das Ventil in jeder Zwischenstellung stehen, fährt aber bei erneuter Betätigung in der gleichen Richtung bis zum Endschalter.
Für die genaue Funktionsweise und den Anschluß gibt es ein Datenblatt als PDF (Englisch).
Ein deutsches Datenblatt senden wir Ihnen gerne als PDF zu.

• Zweiwegeventil
• Rohranschluß 2 x Innengewinde 3/4" oder 1"
• Handbedienung möglich
• Ansteuerung über Niederspannung oder Netzspannung
• Minimaler Stromverbrauch des Antriebs, keine Stromaufnahme in Endstellung
• Mit oder ohne zusätzlichen herausgeführten Endschaltern (ermöglicht die Kontrolle, ob das Ventil wirklich geöffnet oder geschlossen ist)
• Laufzeit 6 Sekunden
• 0 - 95°C Mediumstemperatur
• Glykolmischungen bis 50%
• Bis zu 4 bar Druckdifferenz
• Antrieb schutzisoliert
• Elektrischer Anschluß über 3-Adriges Kabel 1 m lang (EPU) (Typ EPE: Schnellverbinder)
• 0 - 65°C Umgebungstemperatur
• Schneller und einfacher Austausch von beweglichen Teilen
• Installation des Antriebs ist ohne Entleerung des Systems möglich.
• Betriebsspannung: 230 V, 50 Hz

Wenn Sie einen anderen Antrieb, ein anderes Gewinde oder 24 V~ Betriebsspannung benötigen, sprechen Sie uns bitte an, da keine Komplettangebote verfügbar sind. Gerne machen wir Ihnen ein Angebot.

Alle Antriebe und Ersatzteile sind auch einzeln lieferbar!

Bitte wählen Sie Ihr Motorventil in der Liste unten gemäß dieser Tabelle aus:
