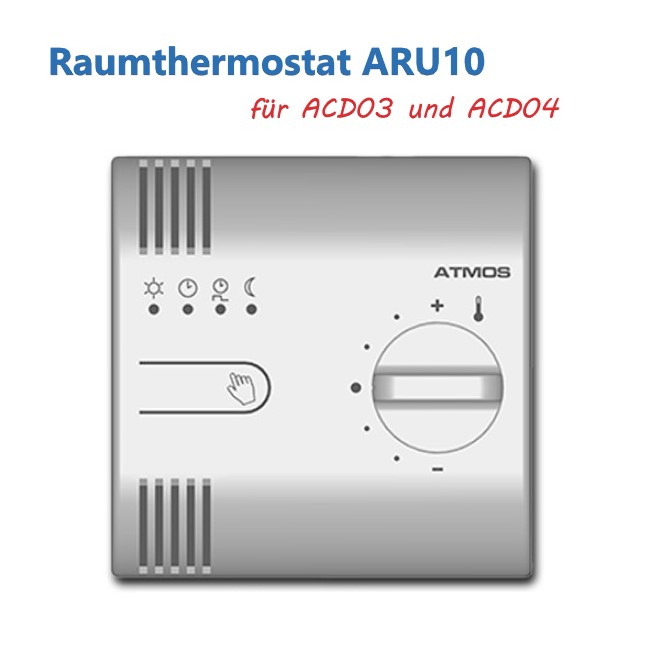

ARU10 Raumthermostat kabelgebunden für ATMOS ACD03 und ACD04

ARU10 Raumthermostat für ACD03 und ACD 04

Das Raumthermostat ARU10 dient zur einfachen Steuerung des Heizkreises, zur Information über eingestellte Betriebsarten und zur Messung von Raumtemperatur und Luftfeuchtigkeit. Der Drehknopf ermöglicht die Korrektur der gewünschten Raumtemperatur. Mit der Umschalttaste kann der Modus (Betrieb) gewechselt werden. Durch die ARU10 kann der ACD03 und ACD04 Regler optimal eingestellt und Energie eingespart werden. Für jeden gemischten Heizkreis wird eine Einheit benötigt.

Jede ACD03 bzw. ACD04 Regelung kann mit bis zu 3 Raumgeräte verbunden werden.


Montage

Das Raumgerät ARU10 ist so konzipiert, dass es mit zwei Schrauben (4 x 35) und Dübel an der Wand befestigt werden kann (6 x 30) oder auf eine Installationsdose. Der Zugang zu den Montagebohrungen und dem Anschlussklemmenkasten erfolgt durch Abnehmen der Vorderseite der Box. Der Untergrund muss eben sein, damit die Hinterwand der Dose nicht zusammenbricht und es keinen falschen Kontakt im Stecker des Klemmkastens gibt. Das Raumgerät wird standardmäßig direkt von der ACD03 / ACD04-Steuerung (4-Leiter) versorgt.

ACHTUNG - Arbeiter, die die Installation und Reparatur der elektronischen Steuerung ACD03 / ACD04 und des Zubehörs durchführen, müssen entsprechend geschult und qualifiziert sein. Alle Arbeiten müssen in Übereinstimmung mit den geltenden Normen durchgeführt werden. Beachten Sie die Sicherheitsvorschriften.

Elektrischer Anschluss

Verwenden Sie für den Anschluss ein geschirmtes vieradriges Kabel (zwei verdrillte Paare) mit einem Querschnitt von 0,2 bis 0,75 mm². Ein Paar wird für die Spannungsversorgung verwendet, das andere Paar für die Datenübertragung. Schließen Sie die Abschirmung an die Schutzleiterklemme, auf der elektronischen Steuerungsseite ACD03/ACD04, an. Belassen Sie die Abschirmung im nicht angeschlossen Zustand auf der Seite des Raumgeräts. Es wird empfohlen, das Anschlusskabel isoliert von 230 V und anderen Stromleitungen zu verlegen (mindestens 5 cm).


Hersteller:

Jaroslav Cankar a syn ATMOS, Velenského 487, 294 21 Belá pod Bezdezem, Tschechische Republik, atmos@atmos.eu
