ARU30 Raumstation mit Touch-Display für ATMOS ACD03 und ACD04

ARU30 Raumstation mit Touch-Display für ATMOS ACD03 und ACD04

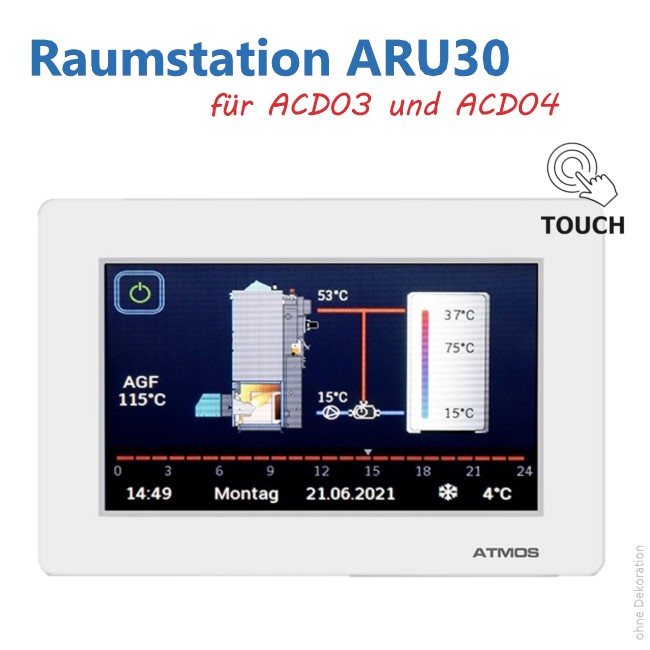

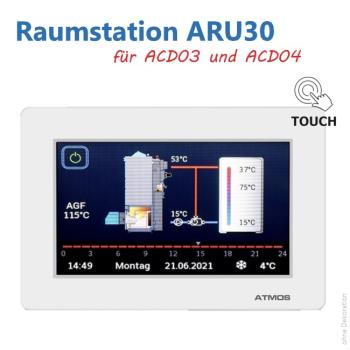

Das Raumgerät ARU30 von ATMOS ermöglicht eine intuitive Steuerung des Heizkreises und bietet umfassende Informationen zu den eingestellten Parametern und Modi. Über das benutzerfreundliche Touchdisplay kann die Raumtemperatur zeitabhängig eingestellt werden. Zudem misst das Gerät die Raumtemperatur und die Luftfeuchtigkeit. Dank voreingestellter Funktionen können die Betriebsart gewechselt und über die Steuerung ACD03 bzw. ACD04 kommuniziert werden. Die ARU30 ist eine optimale Ergänzung zur ACD03 bzw. ACD04 Regelung.

Anzeige

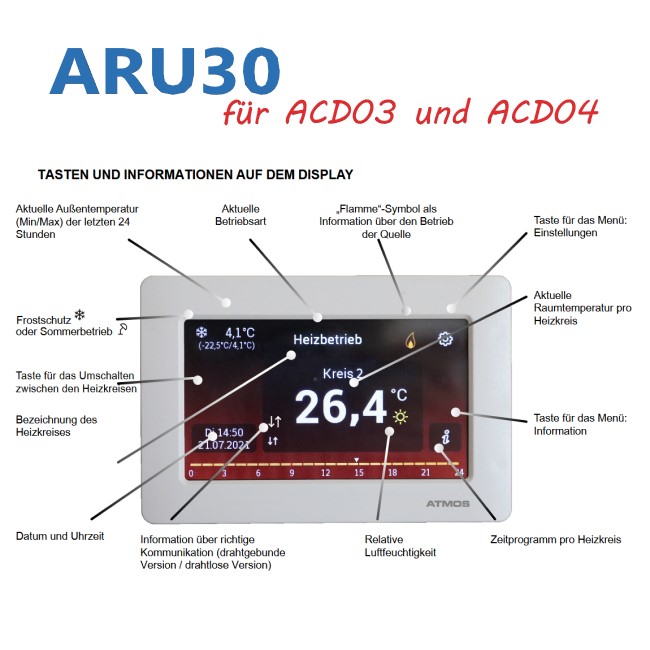

Auf dem Touchscreen werden folgende Informationen gezeigt:

• Aktuelle Raumtemperatur für den Heizkreis
• Name des Heizkreises
• Informationen zur korrekten Kommunikation
• Zeitprogramm für den Heizkreis
• Taste zum Wechseln zwischen Heizkreisen
• Anzeige der Raum- und Brauchwassertemperatur.
• Relative Luftfeuchtigkeit im Raum
• Aktuelle Außentemperatur
• Minimale/maximale Außentemperatur über 24 Stunden
• Datum und Uhrzeit
• Informationen über den Betrieb des Kessels



Montage

Die Raumstation ARU30 ist so konzipiert, dass es mit zwei Schrauben (4 x 35) und Dübel an der Wand befestigt werden kann (6 x 30) oder auf eine Installationsdose. Der Zugang zu den Montagebohrungen und dem Anschlussklemmenkasten erfolgt durch Abnehmen der Vorderseite der Box. Der Untergrund muss eben sein, damit die Hinterwand der Dose nicht zusammenbricht und es keinen falschen Kontakt im Stecker des Klemmkastens gibt. Das Raumgerät wird standardmäßig direkt von der ACD03 / ACD04-Steuerung (4-Leiter) versorgt.

ACHTUNG - Arbeiter, die die Installation und Reparatur der elektronischen Steuerung ACD03 / ACD04 und des Zubehörs durchführen, müssen entsprechend geschult und qualifiziert sein. Alle Arbeiten müssen in Übereinstimmung mit den geltenden Normen durchgeführt werden. Beachten Sie die Sicherheitsvorschriften.

Elektrischer Anschluss

Verwenden Sie für den Anschluss ein geschirmtes 4-adriges Kabel (Twisted-Pair-Kabel) mit einem Querschnitt von 0,2 bis 0,75 mm². Ein Adernpaar wird für die Spannungsversorgung verwendet, das andere Paar für die Datenübertragung.  Die Abschirmung ist an der Seite des elektronischen Regelgeräts ACD03 / ACD04 an die Schutzklemme PE anzuschließen. An der Seite des Raumgeräts wird die Abschirmung nicht angeschlossen. Die GND-Klemmen befinden sich auf der Leiterplatte. Es wird empfohlen, das Anschlusskabel getrennt von 230-V-Leitern und anderen Kraftstromleitungen zu führen (mindestens 5 cm).


Mehrere Raumgeräte

Die ADC03 und ACD04 Regelung kann nur ein Raumgerät ARU30 oder bis zu drei Raumgeräten ARU10 versorgen. Erfolgt der Einsatz von zwei oder drei Raumgeräten ARU30, wird das erste Raumgerät direkt vom ACD03 / ACD04 Regler versorgt. Die zwei weiteren Raumgeräte werden mit eigenen Stromquellen ausgestattet. Als Netzspeisegerät kann DE06-12 verwendet werden, das in eine Installationsdose Typ KU 68 an der Wand (Standarddose) eingebaut wird, an welcher die Installation des Raumgeräts ARU30 erfolgt. Als Speisegerät kann ein Steckernetzteil MEAN WELL GS06E-3P1J dienen. Dieses ist an die Speiseklemme auf der unteren Seite des Raumgeräts ARU30 anzuschließen und in eine normale Wandsteckdose (230V/50Hz) einzustecken.


Hersteller:

Jaroslav Cankar a syn ATMOS, Velenského 487, 294 21 Belá pod Bezdezem, Tschechische Republik, atmos@atmos.eu
