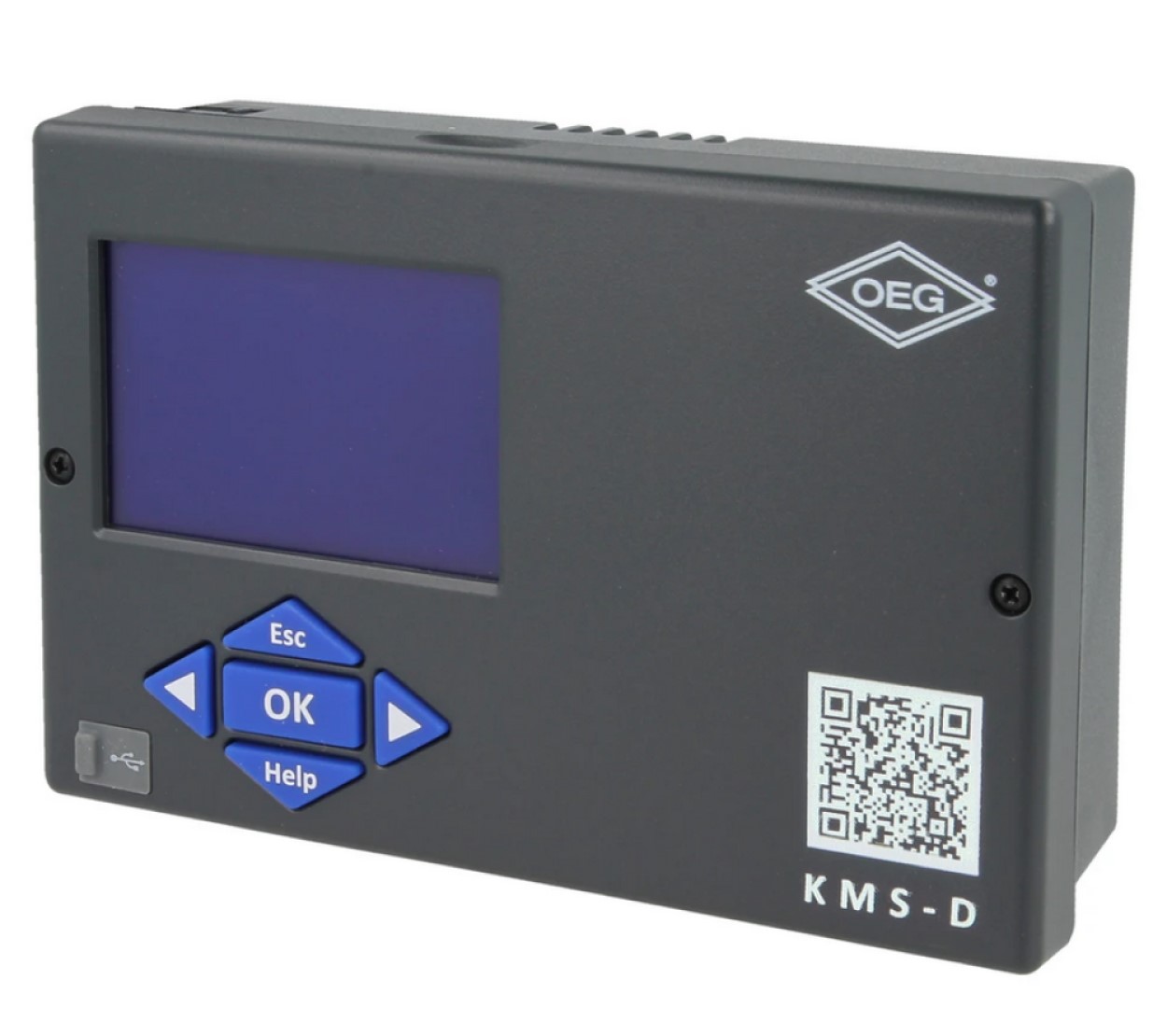

Universale Regelung KMS-D für 1 bis 2 gemischte Heizkreise
Mit Ausgang 0 - 10 V und PWM für Solar- und Heizungspumpen
Mikroprozessorgesteuerter, witterungsgeführter und leistungsstarker Heizungsregler mit dem Norm-Einbaumaß von 144 x 96 mm.
Auch für Wandmontage geeignet.
Paßt in das Schaltfeld aller unserer ATMOS Heizkessel!

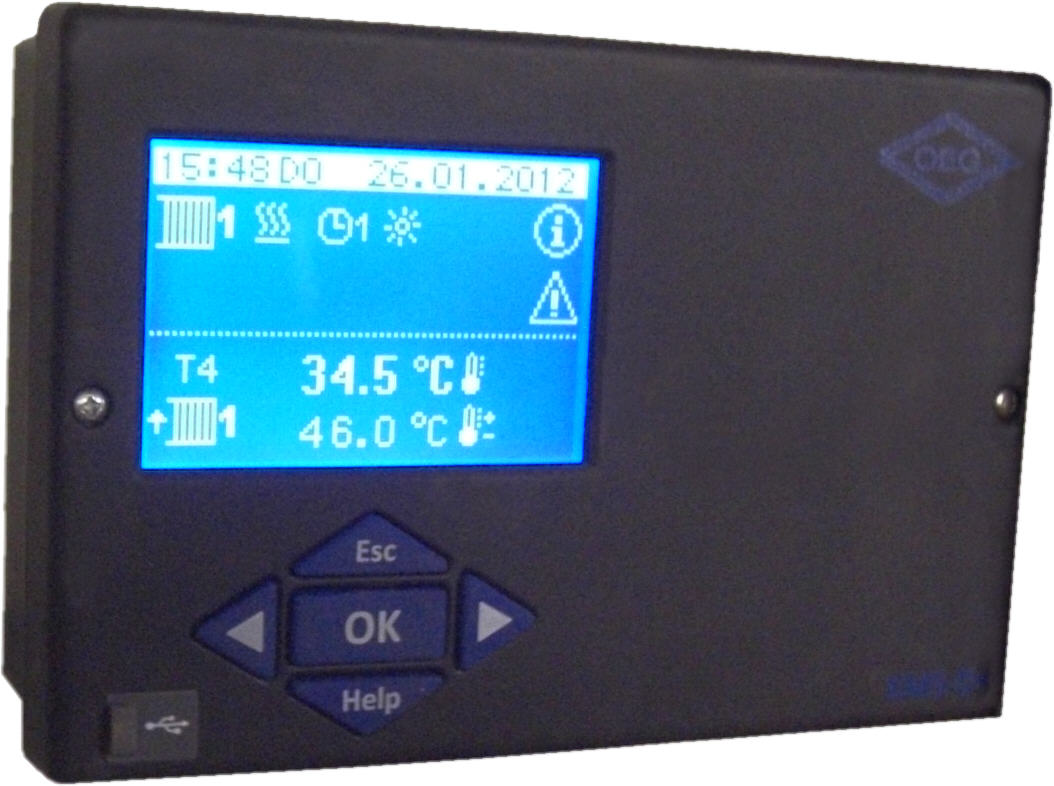

Der ideale Regler auch für komplizierte Heizungsanlagen mit mehreren Wärmeerzeugern und Solarbetrieb, Zonenumschaltung und Differenzaufgaben. Der Regler steuert die Raumheizung, Brauchwasserbereitung sowie verschiedene Wärmequellen und Solarsysteme. Das aktuelle Anlagenschema und viele weitere Funktionen werden auf der übersichtlichen Flüssigkristall-Anzeige graphisch angezeigt.
Die Inbetriebnahme wird durch den integrierten Einstellungs-Assistenten sehr stark vereinfacht.
Charakteristika:
- Mehrsprachige, graphische Menüführung (Deutsch, Englisch, Französisch, Holländisch, Italienisch)
- Regelmöglichkeiten für Heizen und Kühlen
- Vergleichsfunktionen
- Protokollierung aller Reglereinstellungen, fehlerhaften Systemfunktionen und Temperaturüberschreitungen im Datenspeicher des Reglers.
- Über ein Simulationsprogramm kann die Steuerung der Anlage unter verschiedenen Bedingungen getestet werden, ohne erst die Ergebnisse der Heizung abwarten zu müssen.
- USB-Verbindung zum PC zur Überwachung, Konfiguration und Datenerfassung (als Zubehör erhältlich)
Gemeinsame Technische Daten:
- Spannung: 230V - 50Hz
- Strom-/Leistungsaufnahme: 5 VA
- Relaisausgänge: 7 x 4(1) A ~ , 230V ~
- Triakausgang: 1 x (1) A ~, 230V ~
(dient zur Geschwindigkeitssteuerung von nicht hocheffizienten Pumpen bei Solaranlagen über die Frequenz) - Ausgang 0 - 10 V und PWM (Pulsweitenmodulation) für Solar- und Heizungspumpen
- Schutzart: IP20 nach EN 60529
- Abmessung: 144 x 96 x49 mm
- Gewicht: 425 g
Technische Daten: KMS-D:
- 8 Fühlereingänge

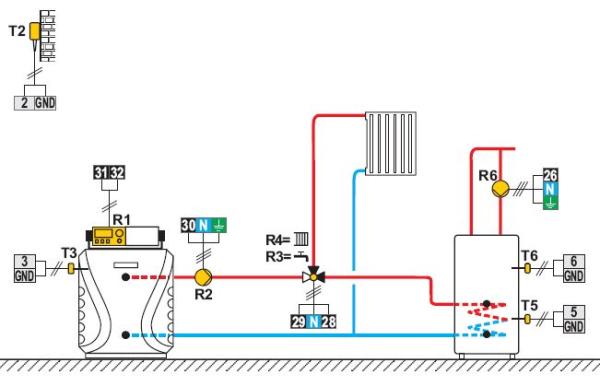

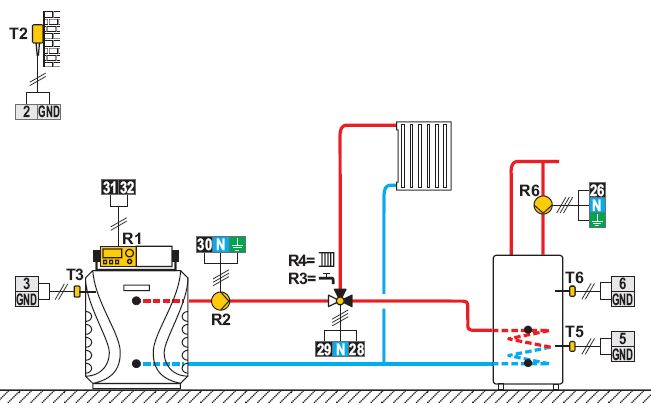

- 46 Hydraulikschemen
- 1 ungemischter und-(oder) 1 gemischter Heizkreis
- 1 oder 2 stufige Wärmeerzeuger
Technische Daten: KMS-D+:
- 8 Fühlereingänge
- 52 Hydraulikschemen
- 2 gemischte Heizkreise
- 1 oder 2 stufige Wärmeerzeuger (abhängig vom Hydraulikschema)
Lieferumfang KMS-D:
- Regler KMS-D (ohne Batterie)
- 1x Außenfühler PT1000
- 1x Vorlaufanlegefühler PT1000
- 2x Tauchfühler PT1000
- Handbuch
Lieferumfang KMS-D+:
- Regler KMS-D+ (ohne Batterie)
- 1x Außenfühler PT1000
- 2x Vorlaufanlegefühler PT1000
- 2x Tauchfühler PT1000
- Handbuch
Weitere Fühler können Sie über uns beziehen.
Zubehör:
OEG Raumeinheit KMS-remote
OEG Analog-Raumeinheit
Ersatz-Außenfühler
Ersatz-Vorlaufanlegefühler
USB-Verbindung für KMS-D Heizungsregler
(die nicht verlinkten Teile auf Anfrage)
Hersteller:
OEG GmbH, Industriestr. 1, 31840 Hess. Oldendorf, Deutschland, info@oeg.net
