ATMOS Kohlevergaser KC 25 S
ATMOS Kombikessel KC 25 S
Der Kohlevergaser
 |
 |
||||
|
|||||
 |
|||||
 |
|||||
 |
|||||
 |
|||||
 ideales Zubehör: JBR-Reglung mit WIFI Funktion |
|||||
Ein perfekter Ersatz für Ihren alten Gußkessel
Die ATMOS KC Serie ist die Antwort auf die Frage nach einem sogenannten „Allesfresser“.
Auf Grund der neuen Bundesimmissionsschutz Verordnung BimschV müssen viele veraltete Gußkessel, wie beispielsweise der GK21, GK31 oder der K30 Kohlekessel, gegen moderne Kessel ausgetauscht werden. Gerade in solchen Fällen ist die ATMOS KC Serie die richtige Wahl!
In diesen Vergaserkesseln kann nämlich neben dem Brennstoff Kohle auch ganz effektiv Holz geheizt werden.
Die ATMOS Kohlevergaser KC16S, KC25S, KC35S und KC45S sind speziell für Deutschland gebaute Kohlevergaserkessel und dienen zur Beheizung von Familien-, Wochenend- und Landhäusern sowie Werkstätten und ähnlichen Objekten mit einen Wärmebedarf bis 45 kW. Die Kessel der ATMOS KC Serie sind für die Verbrennung von Braunkohlebriketts, sowie Holz als Ersatzbrennstoff konstruiert. Holzspäne und kleinere Holzabfälle können anteilsmäßig (max. 10%) den anderen Brennstoffen zur Verbrennung beigemischt werden. Der Kesselkörper der KC Serie besteht aus 6-8mm starken Stahlblech, welches gegenüber dem sonst üblichen Guß, den Vorteil eines wesentlich besseren Wärmeübergangs hat und somit eines besseren Wirkungsgrades.

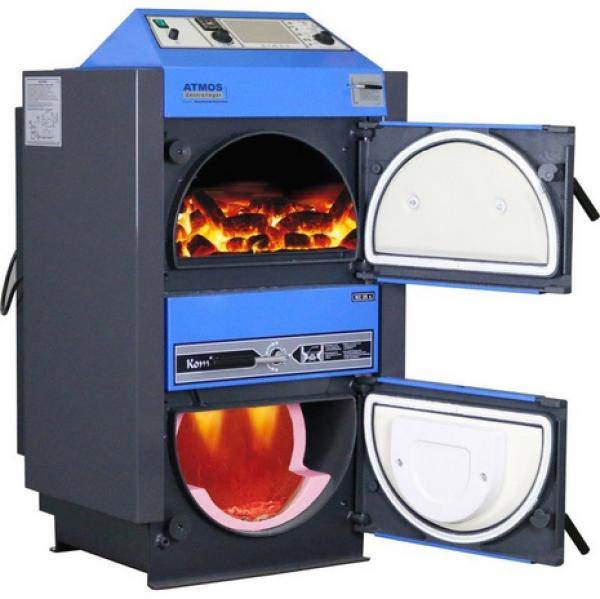

Der obere Raum der ATMOS KC Kohlevergaser ist der Brennstoff-Füllraum und der untere Raum ist die mit keramischen Elementen ausgelegte Brennkammer. Die Keramikplatten dienen zum einen als Schutz für den Stahl und garantieren somit die Langlebigkeit des Kessels, sowie zur optimalen Verbrennung aller Brennstoffe. Die Verbindung von Füllraum zur Brennkammer erfolgt im KC Kessel über eine Düse, welche mit einer von ATMOS patentierten Drehrostmechanik ausgestattet ist. Durch die Vorwärmung der Primär und Sekundärluft auf hohe Temperaturen, wird ein hoher Wirkungsgrad und eine hochwertige Verbrennung erreicht.
ATMOS KC Serie – auch ohne Pufferspeicher betreibbar
Da die ATMOS KC Vergaserkessel für den Hauptbrennstoff Kohle ausgelegt sind, ist der Betrieb des Heizkessels gemäß der BImSchV auch ohne Pufferspeicher zulässig. Wir bitten aber um vorherige Rücksprache mit uns, ob dieser Betrieb bei Ihnen sinnvoll ist, oder doch der Einsatz eines Pufferspeichers passender Größe notwendig ist!
Der ATMOS Drehrost – für einfache und effektive Handhabung
Bei der Kohleverbrennung entsteht mehr Asche als beim Holzvergasen. Die ATMOS Kohlevergaser der KC Serie bieten dem Anlagenbetreiber den Vorteil, daß sie sich sehr leicht reinigen lassen. Mittels des Hebels und der daran verbundenen drehbaren Düse, wird mühelos von außen die im Füllraum befindliche Asche runter in die Brennkammer gerüttelt, wo sie abschließend mit der paßgenauen Aschelade schnell und einfach entnommen wird.
Der Kessel sollte immer in Verbindung mit einem Speicher betrieben werden, über den Sie bei entsprechender Auslegung auch Warmwasser bereitstellen können. Durch die Anbindung einer thermische Solaranlage können vor allem in den Sommermonaten die Kosten für die Brauchwassererwärmung deutlich gesenkt werden.
Die Verwendung der JBR-Regelung bietet neben der Startfunktion auch den Vorteil, daß durch bis zu 6 Puffertemperaturfühler die Pufferbeladung perfekt ablesbar ist. So kann leicht eingeschätzt werden, wie viel Brennstoff noch aufgelegt werden kann. Zugleich informiert die JBR-Regelung der Kessel gereinigt werden muß. In Verbindung mit dem WIFI Modul können Sie über das Smartphone einen Hinweis erhalten, daß nachgelegt werden muß.
Auf der Seite Holz- und Pelletheizung haben wir für Sie noch mehr wichtige Informationen zum Heizen mit Holz zusammengestellt, um Ihnen zu helfen, die für Ihre Situation am besten geeignete Heizung auszuwählen.
Gerne beraten wir Sie kostenlos und unverbindlich!
Bei gleichzeitigem Kauf eines Laddomat 21 erhöht sich die Garantie auf den Kesselkörper von 2 auf 5 Jahre!*
Ausstattung & Eigenschaften:
- kompakter Heizkessel in der Kombination Braunkohle & Holz (Ersatzbrennstoff)
- geringe Stellfläche erforderlich
- keramische Brennkammer
- einfach Bedienung, geringer Zeitaufwand
- Abschaltautomatik nach Abbrand des Holzes für Ladepumpe und Gebläse
- serienmäßig mit stromsparenden Saugzuggebläse
- Saugzuggebläse und Primärluft über Rauchgas- und Kesselthermostat geregelt
- standardmäßige Pufferladung
- auch mit kleinem Puffervolumen einsetzbar
- leichte Reinigung mittels Drehrost
- Kesselkörper aus hochwertigem 5 - 6 mm Kesselstahl
- integrierter Sicherheitswärmetauscher 1/2" für thermische Ablaufsicherung
Maße der ATMOS KC Kohlevergaserkessel
 |
 |
 |
| Maße | ATMOS KC16S | ATMOS KC25S | ATMOS KC35S | ATMOS KC45S |
| A | 1185 | 1185 | 1435 | 1435 |
| B | 658 | 758 | 758 | 858 |
| C | 675 | 675 | 675 | 675 |
| D | 874 | 874 | 1121 | 1121 |
| E | 150/152 | 150/152 | 150/152 | 150/152 |
| F | 65 | 65 | 65 | 65 |
| G | 208 | 208 | 208 | 208 |
| H | 933 | 933 | 1177 | 1177 |
| CH | 212 | 212 | 212 | 212 |
| J | 1 1/2′ | 1 1/2′ | 1 1/2′ | 1 1/2′ |

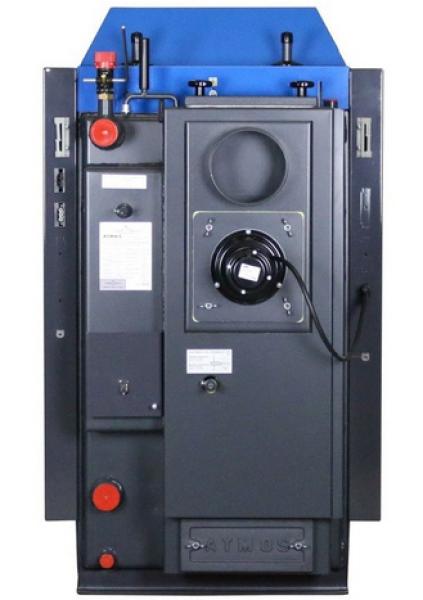

Anschlüsse der ATMOS KC Kohlevergaserkessel
 |
 |
 |
| Nr. | Bauteil | Nr. | Bauteil |
| 1. | Anschluß für thermische Ablaufsicherung | 17. | Feuerzugsregler |
| 2. | Anschluß für thermische Ablaufsicherung | 18. | Rauchrohranschluß |
| 3. | oberer Reinigungsdeckel | 19. | Anheizklappe |
| 4. | Tauchhülse für thermische Ablaufsicherung | 20. | Hauptschalter |
| 5. | Saugzuggebläse | 21. | Kesselthermostat |
| 6. | Sekundärlufteinstellung | 22. | Einbauschacht für Regelung |
| 7. | unterer Reinigungsdeckel | 23. | Rauchgasthermostat |
| 8. | Anschluß für Entleerungshahn ½“ | 24. | Gestänge für Anheizklappe |
| 9. | Kohlevergaser – Kesselrücklauf | 25. | Türdichtung |
| 10. | Frischluftklappe | 26. | obere Türsibrale |
| 11. | Typenschild | 27. | Türdichtung |
| 12. | Primärluftgestänge | 28. | untere Türsibrale |
| 13. | Stecker – Ladepumpe | 29. | keramischer Halbmond |
| 14. | Stecker – Stromanschluß 230 V | 30. | Brennkammer – li.+re. Seite |
| 15. | Kohlevergaser – Kesselvorlauf | 31. | hintere Front |
| 16. | Anheizklappe |
Technische Daten
| ATMOS KC Kohlevergaser | |||||||
|---|---|---|---|---|---|---|---|
| Kesseltyp | KC 16 S | KC 25 S | KC 35 S | KC 45 S | |||
| LEISTUNG | kW | 18 | 26 | 35 | 45 | ||
| Energieeffizienzklasse | — | C | C | C | C | ||
| Stufe nach BlmSchV | — | II | II | II | II | ||
| Heizfläche | m² | 1,6 | 1,9 | 2,3 | 2,6 | ||
| Brennstoffschacht Inhalt | dm³ | 50 | 65 | 100 | 125 | ||
| Füllöffnung Abmessung | mm | 450 x 260 | |||||
| vorgeschriebener Schornsteinzug | Pa | 16 | 20 | 24 | 25 | ||
| max. Arbeitsdruck Wasser | kPa | 250 | 250 | 250 | 250 | ||
| Kesselgewicht | kg | 275 | 297 | 377 | 397 | ||
| Abzugsrohrstutzen Durchmesser | mm | 150/152 | |||||
| Elektroteile Schutzart | IP | 20 | 20 | 20 | 20 | ||
| Elektrische Leistungsaufnahme | W | 50 | 50 | 50 | 50 | ||
| Kessel-Wirkungsgrad | % | 88,5 | 86 | 87,6 | 85,2 | ||
| KESSELKLASSE NACH EN 303-5 | — | 3 | 3 | 3 | 3 | ||
| Abgastemperatur bei Nennleistung | °C | 165 | 240 | 219 | 254 | ||
| Massenstrom Abgase bei Nennleistung | kg/s | 0,010 | 0,015 | 0,019 | 0,024 | ||
| Staub Emission | mg/m³ | 17 | 4 | 13 | 17 | ||
| CO Emission | mg/m³ | 265 | 371 | 196 | 171 | ||
| Vorgeschriebener Brennstoff | — | Braunkohlebriketts | |||||
| Ersatzbrennstoff | — | Trockenes Holz mit einem Heizwert von 15-17 MJ/kg und einer Restfeuchte von 12-20% und einem Durchmesser von 80-150 mm x Füllraumlänge | |||||
| Durchschnittsverbrauch bei Nennleistung | kg/h | 3,3 | 4,7 | 6,5 | 8,4 | ||
| Maximale Brennholzlänge | mm | 230 | 330 | 330 | 430 | ||
| Wasservolumen im Kessel | dm³ | 37 | 45 | 64 | 70 | ||
| Anschlußspannung | V/Hz | 230/50 | |||||
| Vorgeschriebene minimale Rücklauftemperatur | °C | 65 | |||||
| Vorgeschriebene Betriebstemperatur des Kessels | °C | 80-90 | |||||
WICHTIG:
Wir empfehlen das jeder ATMOS Kessel von einem Fachmann in Betrieb genommen wird.Buchen Sie dazu den ATMOS Kesseleinstell- und Inbetriebnahmeservice.
Anschlußbeispiel Heizung:
Anschlußbeispiel Heizung + Brauchwasser:
Anschlußbeispiel Heizung + Brauchwasser + Solaranlage:
Weitere Informationen zum herunterladen:
Prospekt ATMOS Kombikessel KC 25 S als PDF
Bedienungsanleitung KC 25 S als PDF
Einbauanleitung Rostelemetwechsel KC 25 S als PDF
Energielabel als PDF
*Die Garantiezeit auf den Kesselkörper erhöht sich auf 7 Jahre, wenn die Voraussetzungen vom ATMOS-Zentrallager erfüllt sind.
