3-Wege-Motorventil Honeywell

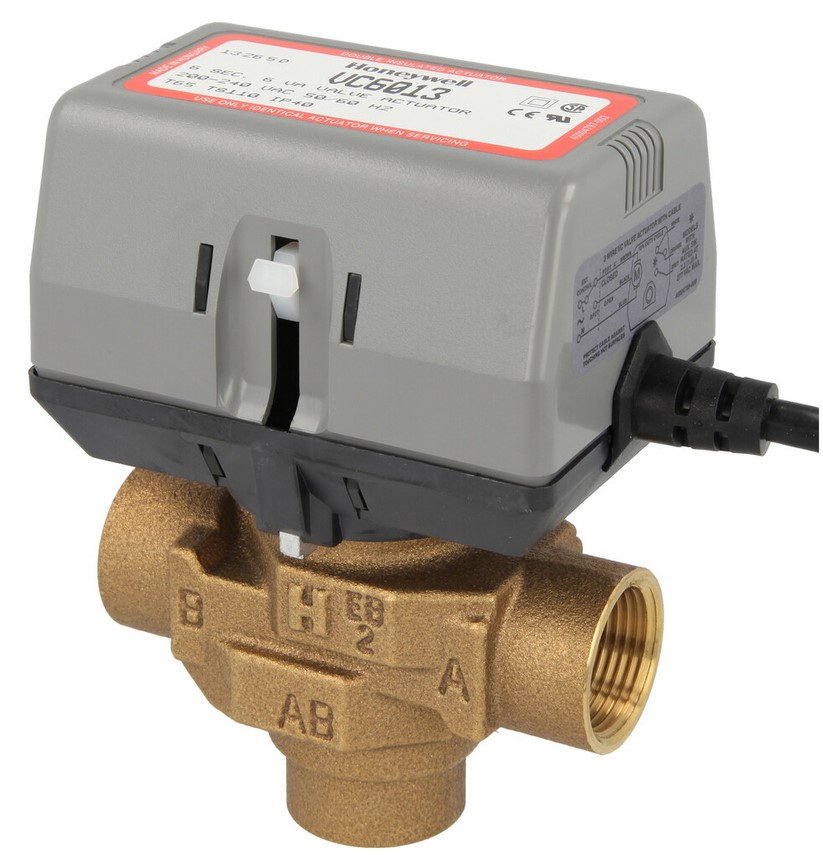

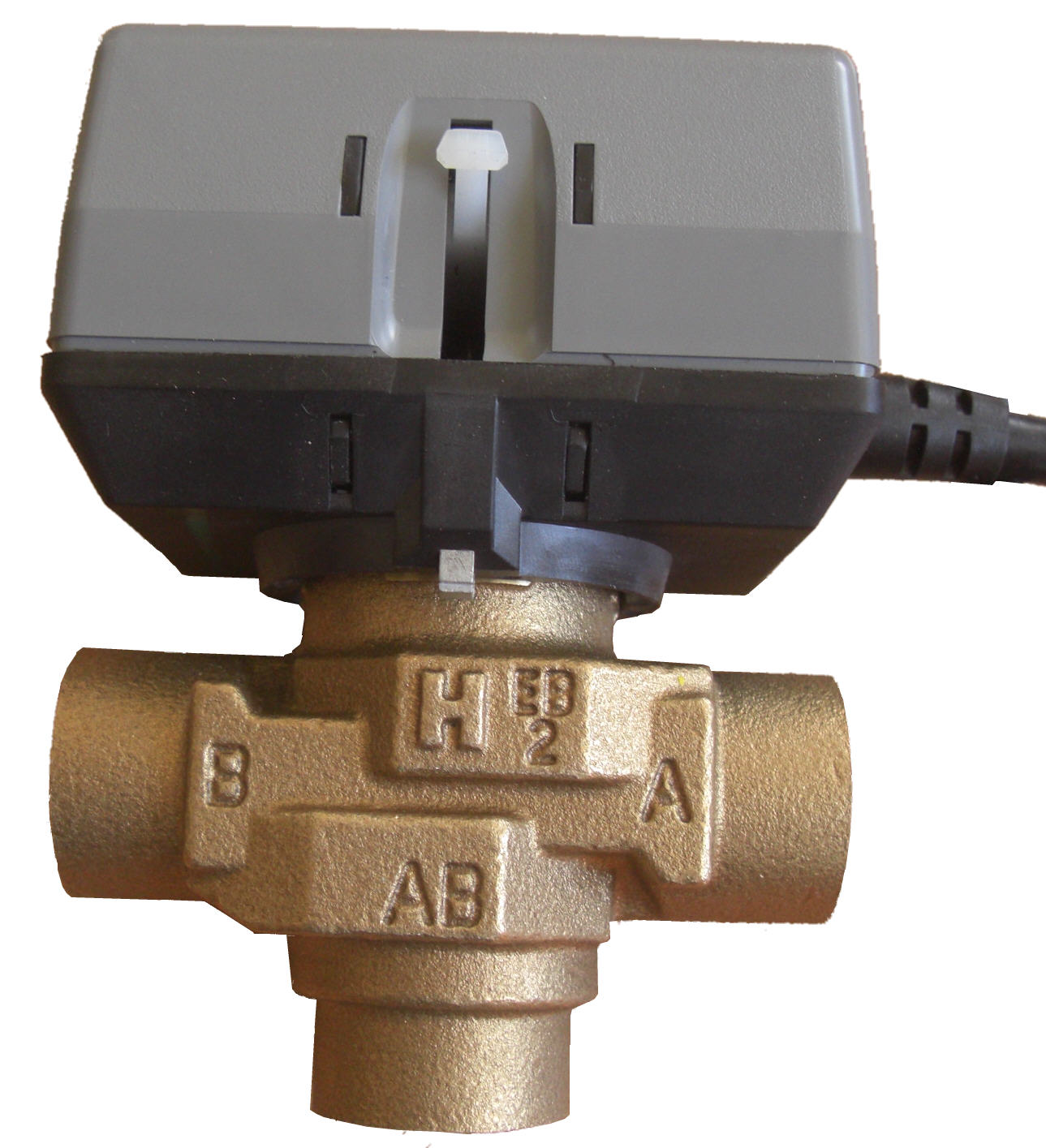

Honeywell 3-Wege Motorventil für Warm- und Kaltwasseranlagen

Das Honeywell Zonenventil der VC-Serie (VC-Ventile) wird als Stellgerät für 2-Punkt-Regelungen in Heiß- und/oder Kaltwasseranlagen eingesetzt. Es kann ebenfalls im Rücklauf einer Solaranlage (max. 50 % Glykol, max. 95 °C) eingesetzt werden. Das Ventil besteht aus Antrieb, Ventilgehäuse und Ventileinsatz und kann für Verteiler- oder Mischanwendungen in Zentralheizungen und/oder Kühlsystemen eingesetzt werden. Es verfügt serienmäßig über einen EPU-Antrieb (einpolig umschaltend) und wird mit Netzspannung gesteuert.

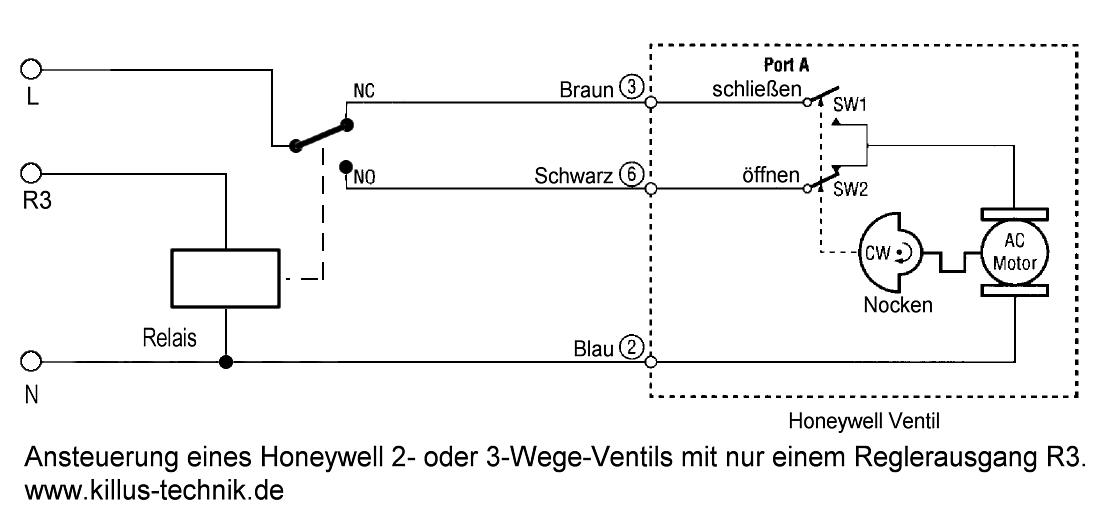

Über den Wechselkontakt eines Thermostaten kann das Ventil geöffnet und geschlossen werden. Das 2-Wege Ventil kann von beiden Seiten durchströmt werden. Der Ventileinsatz ist dichtschließend ausgeführt und arbeitet unabhängig vom Differenzdruck. Der Antrieb kann ohne das Wasser abzulassen getauscht werden. Durch die interne Schaltung des Antriebs wir nur bei Ansteuerung des Antriebs Strom verbraucht.

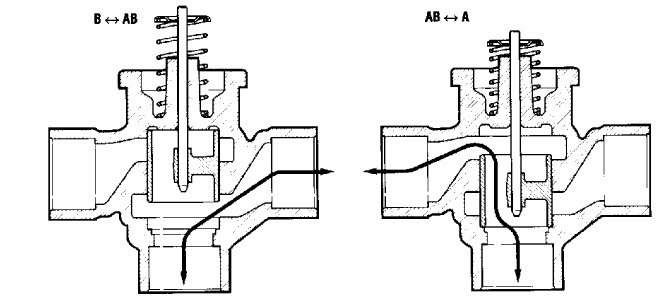

Der Ventilschieber wird mit Motorkraft in das Ventil geschoben und eine Rückholfeder schiebt diesen wieder heraus. Allerdings blockiert der stehende Motor die Feder, sodass das Ventil nur unter Strom öffnen kann. Stromlos bleibt das Ventil in jeder Zwischenstellung stehen, fährt aber bei erneuter Betätigung in der gleichen Richtung bis zum Endschalter. Da der Motor immer in die Endstellung fährt, ist das Ventil nicht zum Mischen oder Regeln geeignet.

• Dreiwegeventil
• Rohranschluß 3x Innengewinde 3/4" oder 1"
• Handbedienung möglich
• Ansteuerung über Niederspannung oder Netzspannung
• Minimaler Stromverbrauch des Antriebs, keine Stromaufnahme in Endstellung
• Mit oder ohne zusätzlichen herausgeführten Endschaltern (ermöglicht die Kontrolle, ob das Ventil wirklich geöffnet oder geschlossen ist)
• Laufzeit 6 Sekunden
• 0 - 95°C Mediumstemperatur
• Glykolmischungen bis 50%
• Bis zu 4 bar Druckdifferenz
• Antrieb schutzisoliert
• Elektrischer Anschluß über 3-Adriges Kabel 1 m lang (EPU) (Typ EPE: Schnellverbinder)
• 0 - 65°C Umgebungstemperatur
• Schneller und einfacher Austausch von beweglichen Teilen

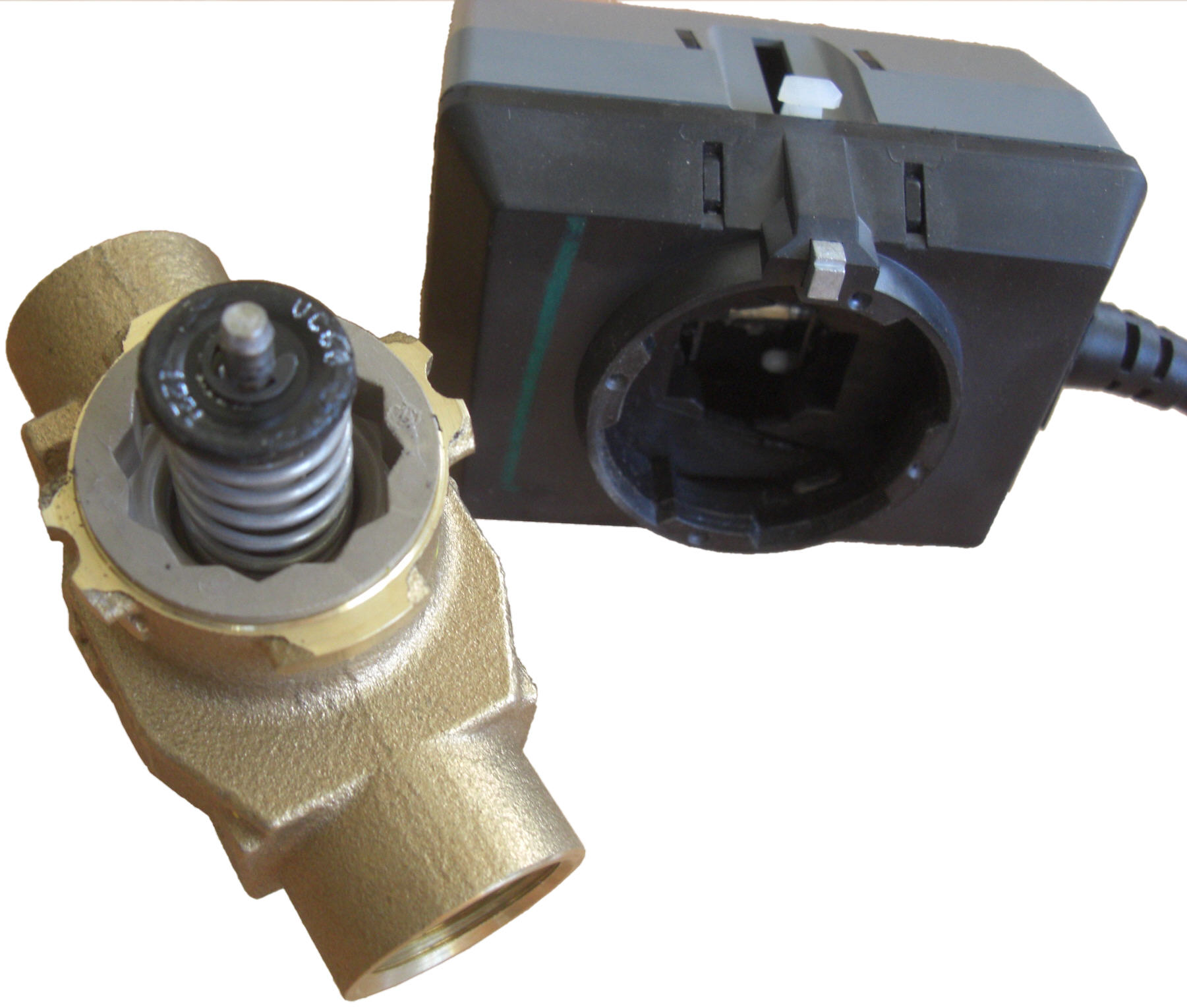

• Installation des Antriebs ist ohne Entleerung des Systems möglich.
• Betriebsspannung: 230 V, 50 Hz
