Ekowand Heizleisten werden in der Regel an den Außenwänden installiert, wobei eventuelle Türen durch ein Rohr im Fußboden überbrückt werden können. Die benötigte aktive Länge für jeden Raum ergibt sich aus dem ermittelten Heizbedarf und der Vorlauftemperatur, die eingesetzt werden soll. Dabei ist die Leistungsabgabe je Meter bei 70°C Vorlauftemperatur 300 Watt (alle Leistungsangaben beziehen sich auf 20°C Raumtemperatur). Bei heute üblichen 55°C Vorlauf erbringen sie immer noch 147 W/m. Heizleisten sollten in der kältesten Jahreszeit zur Erzielung der optimalen Heizleistung mit 60 - 70°C Vorlauftemperatur betrieben werden!
Abmessungen der Lamellen und des Rohres
- Flache Seite: 43 mm
- Rundung: 50 mm Durchmesser
- Kupferrohr: 22 mm Außendurchmesser
- Länge des freien Rohres für den Anschluß: ca. 40 bis 50 mm auf jeder Seite
Die Lamellen werden in einem speziellen Extrusionsverfahren aus einem massiven Aluminiumrohr direkt auf das Kupferrohr aufgewalzt. Dadurch bieten die Ekowand Heizleisten den best möglichen Wärmeübergang zwischen Kupferrohr und Aluminiumlamellen. Die Lamellen sind am Rand nicht wirklich scharfkantig und können von Hand nicht verbogen werden. Daher können die Leisten auch ohne Verkleidung verbaut werden.
Rechnerisch bestimmte Heizleistung der Ekowand Register je Meter Lamellenrohr.
Um die Werte zu ermitteln, wurde die Heizleistung bei 70°C Vorlauf gemessen und die Folgewerte errechnet.
| Vorlauf °C | Leistung W |
| 70 | 300 |
| 65 | 243 |
| 60 | 192 |
| 55 | 147 |
| 50 | 108 |
| 45 | 75 |
| 40 | 48 |
| 35 | 27 |
| 30 | 12 |
| 25 | 3 |
| 20 | 0 |
Bitte beachten Sie, daß wir diese Werte nicht garantieren können!
Je nach Gebäude, Wandbeschaffenheit, Raumhöhe, Raumgestaltung, Wärmeisolierung der Decke und Wände, Anordnung und Größe der Fenster sowie deren Beschaffenheit, Ausrichtung des Hauses und des jeweiligen Raums, wie natürlich auch durch das individuelle Heizverhalten, können sich in der Praxis andere Werte ergeben. Die Berechnung für die zu beheizenden Räume machen wir nach Rauminhalt, also Kubikmetern. Dabei gehen wir von einem Leistungsbedarf von 70 W/m³ aus. Eine Berechnung nur über die Fläche ist meist nicht ausreichend.

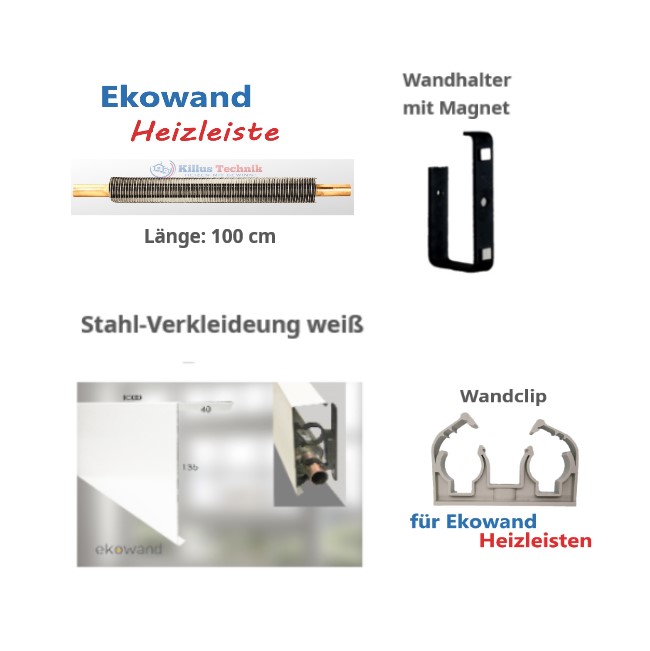

Lieferumfang pro Heizleisten-Set:

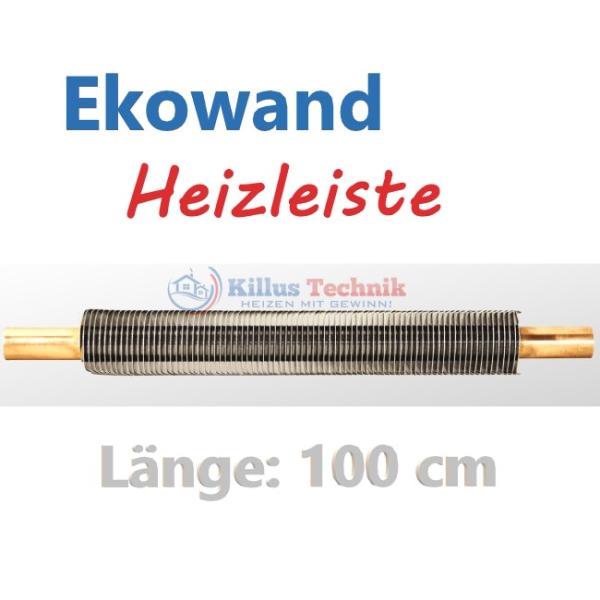

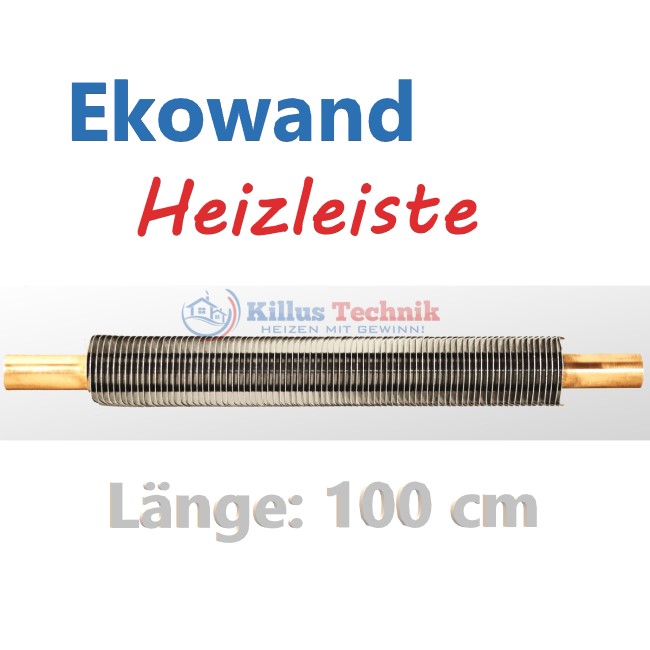

- 1x Heizleiste 100 cm

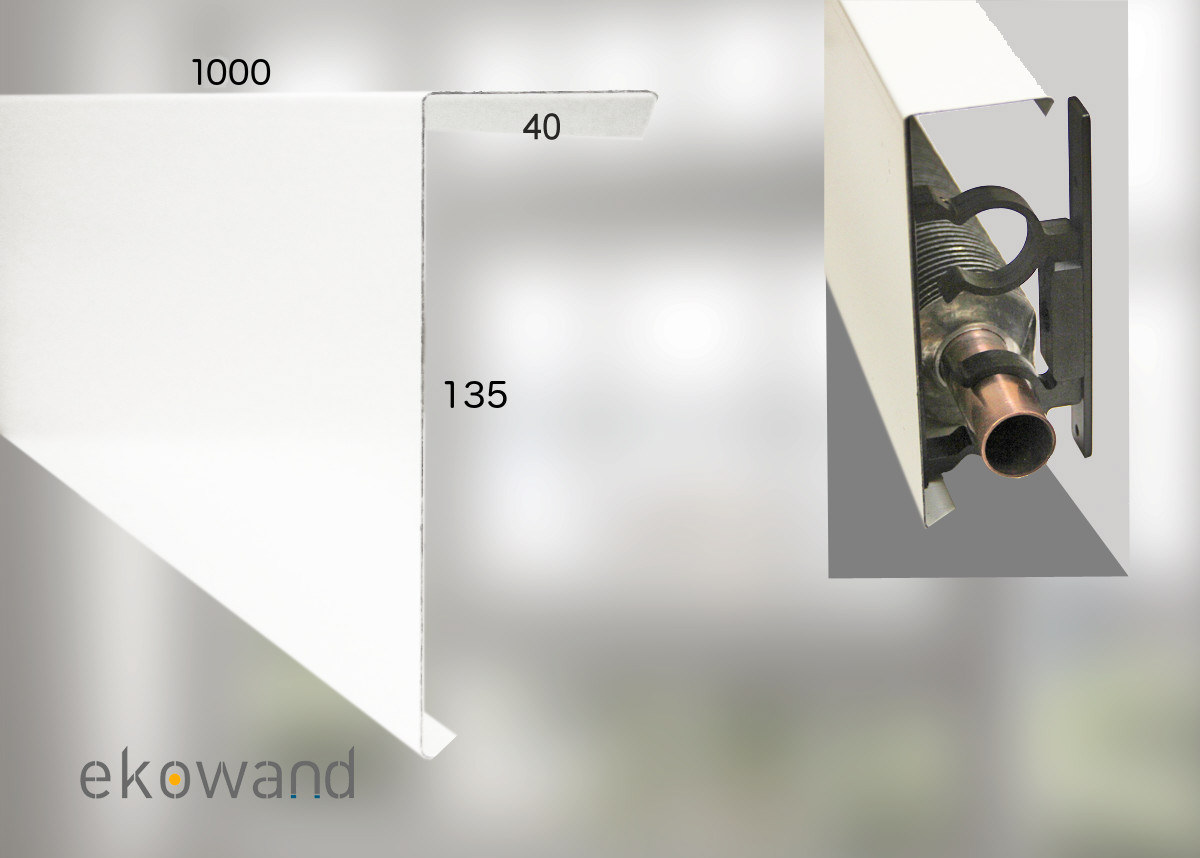

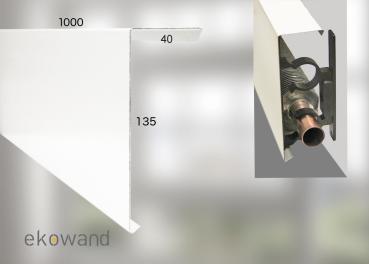

- 1x Stahl-Verkleidung

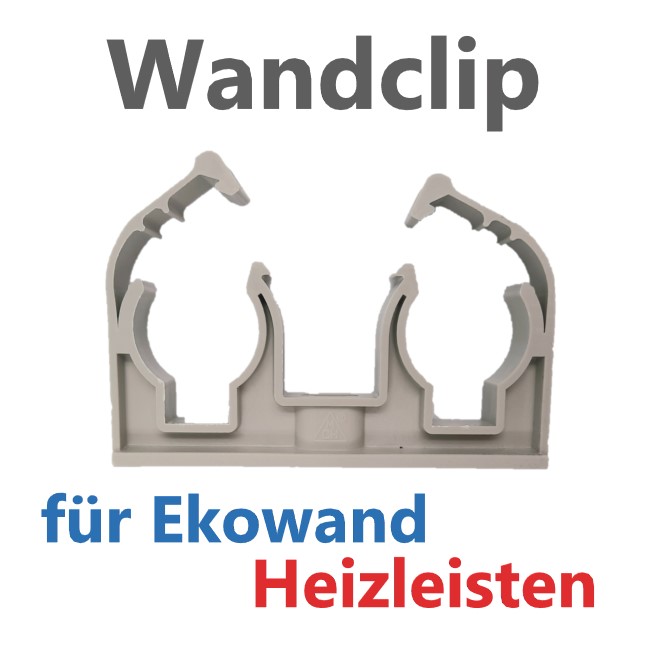

- 2x Wandclips

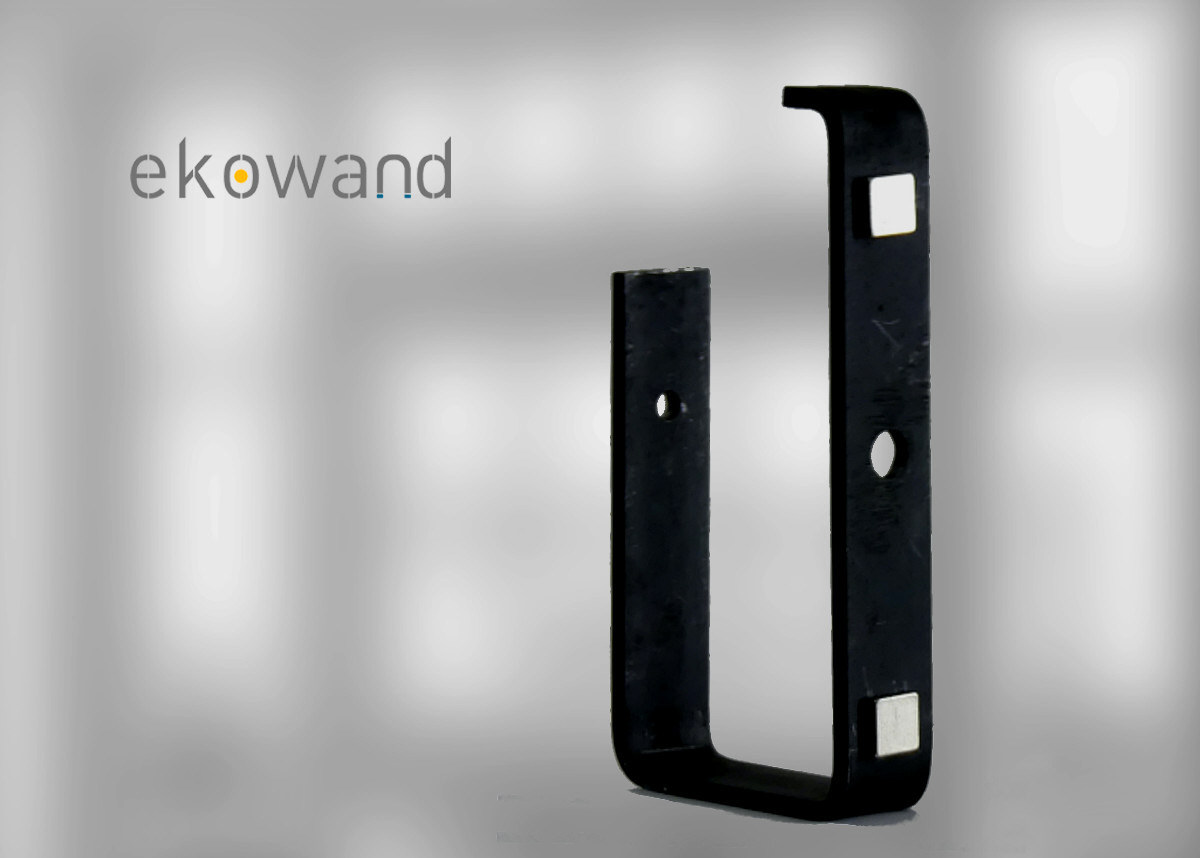

- 2x Wandhalter WK mit Magnet
Weitere Informationen, eine Erklärung der Funktionsweise und alle Vorteile haben wir für Sie auf der Seite Was sind Heizleisten? zusammengestellt.
Hersteller:
Ekowand Nederland, Snoekjesgracht 34, 1011GZ Amsterdam, info@ekowand.eu
Wandclip: Kern Holz, Holger Kern, Hauptstr. 150, 09661 Rossau, Deutschland, info@kern-holz.com
