Partikelabscheider OekoTube Inside bis 100 kW
Für Kombi-, Holz- und Pelletkessel

Für Pelletkessel, Holzvergaseranlagen und Kombikessel bis 100 kW Nennleistung

Für Rauchrohr 130 mm, 150 mm und 180 mm, eingebaut in Rauchrohr von 500 mm Länge
Ausführung 200 mm ohne Rauchrohr


Modell OekoTube Inside von Oeko Solve
Mit DIBt Zulassung

Elektrostatische Partikelabscheider reinigen die Abgase vom größten Teil aller nach der Verbrennung verbliebenen Ruß- und Staubpartikel.

Ein großer Vorteil des OekoTube Inside Partikelabscheiders ist die Einsatzfähigkeit bei Pellet- und Holzvergaserkesseln bis jeweils 100 kW. Zudem ist der elektrische Anschluß durchdacht gelöst und damit einfach vorzunehmen. Ebenso wie der Airjekt 1 wird dieses Modell im Kesselraum im Rauchrohr installiert.

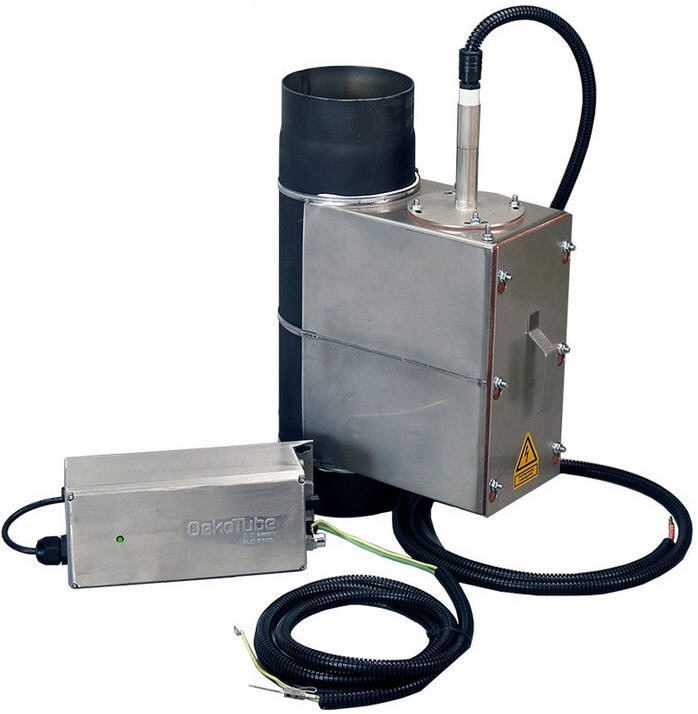

Allerdings arbeitet dieser mit einer Sonde, die die Abgastemperatur erfaßt. Auf diese Weise kann der Betrieb automatisch gesteuert werden, was die Wirtschaftlichkeit optimiert. Ausgeliefert wird der OekoTube in den Größen 130 mm, 150 mm und 180 mm mit dem passenden Rauchrohr - Längenelement von 500 mm Länge. Die Ausführung für 200 mm Rauchrohr wird ohne Rohr geliefert. Die Vorlage zur Bearbeitung des Rauchrohrs liegt bei. Der Meßbereich für die Abgase kann bereits 500 mm nach dem Abscheider eingerichtet werden, was bei eingeengten Verhältnissen von großem Vorteil ist. Da die Elektrode im OekoTube Inside sehr flexibel gelagert ist, muß diese bei der Reinigung nicht extra abgebaut werden. Der Partikelabscheider hat eine DIBt-Zulassung und kann somit bedenkenlos installiert und bei der staatlichen Förderung zur Berücksichtigung angegeben werden.

Angaben für den BAFA / KfW Antrag:
Hersteller: Oeko Solve
Modell: OekoTube Inside

Geprüfte Abscheiderate des OekoTube Inside:
  0 -    25 kW = 70 - 95%
25 -   50 kW = 65 - 90 %
50 -   75 kW = 60 - 85 %
75 - 100 kW = 50 - 80 %

Wie funktioniert der Partikelabscheider?

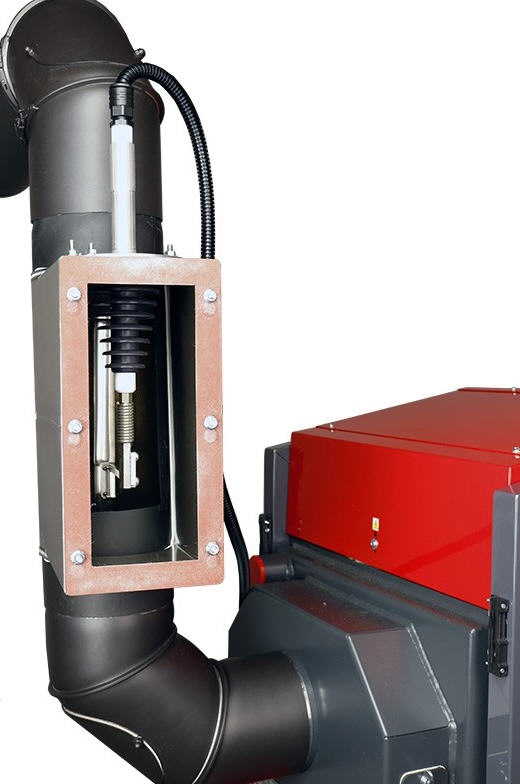

Im Zentrum des Abgasrohres aus Metall wird über eine Elektrode ein Hochspannungsfeld erzeugt. Dadurch wird das Abgas ionisiert, also elektrisch leitend. Dies gilt auch für die Staub- und Rußpartikel, die so vom elektrischen Feld zur Außenwand des Rauchrohres gelenkt werden und sich dort festsetzen. Versuche haben gezeigt, daß im Mittel 73% der Partikel auf diese Weise aus dem Rauchgas entfernt werden. Da unsere förderfähigen Heizkessel bereits sehr niedrige Feinstaubanteile im Abgas aufweisen, kommt es mit einem Partikelabscheider nicht zu einer Verkürzung der Reinigungsintervalle!

Montage

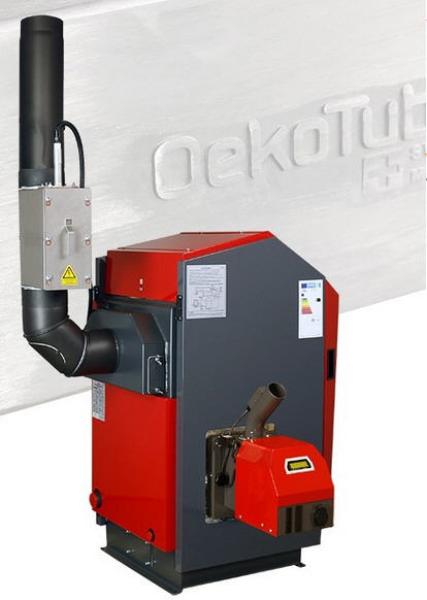

Die Installation des Partikelabscheiders ist sehr einfach. Er kann auch nachträglich in jedes Verbindungsstück eingebaut werden. Die Montage kann in jeder Position erfolgen, also auch in schrägen oder horizontalen Abgasrohren. Dazu wird nur ein entsprechend langes Stück Rauchrohr mit dem fertig montierten OekoTube Inside ersetzt. Bereits nach 0,5 m erreicht dieser Partikelabscheider eine sehr gute Abscheidungsquote, so daß der Platzbedarf nicht sehr groß ist. Das Netzteil zur Versorgung der Elektrode mit Hochspannung ist fest am Anschlußkabel montiert und wird an einer Wand angeschraubt.

Gerne beantworten wir Ihnen Ihre Fragen!

Bedienungs- und Montageanleitung als PDF zum Herunterladen.



Hersteller:

OekoSolve AG, Militärstrasse 22, 889 Plons-Mels SG, Schweiz, info@oekosolve.ch
almeva® Deutschland GmbH, Gewerbegebiet 7, 09306 Königshain-Wiederau, Deutschland, info@almeva.com
