Rück­lauf­kom­bi­na­ti­ons­set RK 25

ATMOS Rücklaufkombinationsset RK 25 zur Kombination einer Holzheizung mit Öl- oder Gaskessel

Mit dem Set RK25 II kann eine Holzheizanlage kostengünstig und komfortabel mit einer bestehenden Öl- oder Gasheizung für den Heizungs- und Warmwasserbetrieb kombiniert werden.
Durch die unten abgebildete Anbindungsvariante in Verbindung mit dem RK25 II Set schaltet der Öl/Gaskessel automatisch ab, sobald mit Holz geheizt wird und startet wieder selbsttätig, wenn die Wärmereserven der Holzheizung aufgebraucht sind. Die Regelung des Öl/Gaskessels und auch sämtliche Pumpengruppen werden von der Holzheizanlage mit genutzt und müssen nicht zusätzlich erworben werden.

Für den Fall, daß es sich bei dem vorhandenen Heizkreis um einen ungemischten Kreis handelt, kann der thermostatisch arbeitenden Vorlauftemperatur - Regelsets eingesetzt werden.
Bitte beachten Sie die rechts im blauen Kasten genannte Einschränkung!

Neu ist beim RK25II SET die Möglichkeit der Festlegung einer Mindestpuffertemperatur, die erreicht sein muß,
bevor die Anlage in den Holzheizbetrieb wechselt. Uneffektive Betriebszustände sind somit ausgeschlossen.

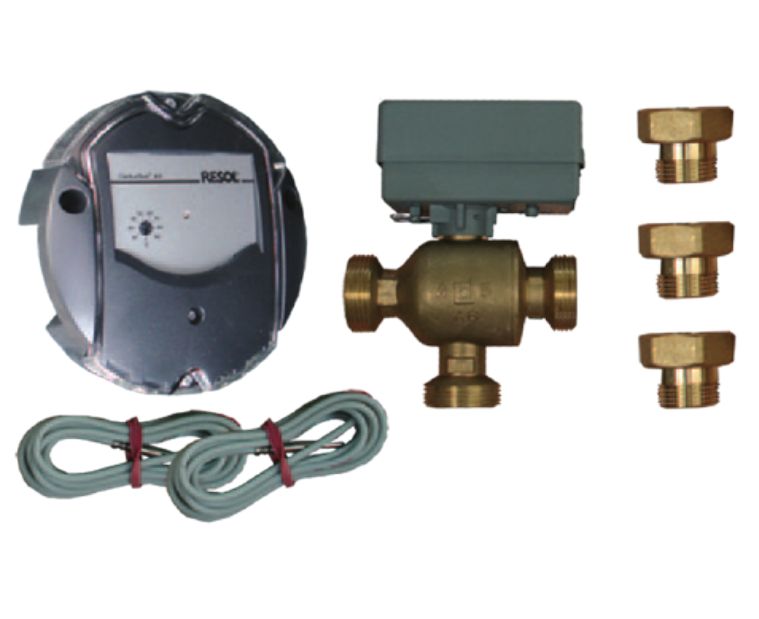

Set bestehend aus:

• 1 x RESOL Temperaturdifferenzregler RESOL AX
  • einstellbare Temperaturdifferenz 2 bis 16 K
  • einstellbare Mindesttemperatur ab der die Energie aus den Puffern entnommen wird
• 2 x Fühler Pt1000
• 1 x 3-Wegeumschaltventil (Kvs Wert 6,44)
• 3 x Anschlußverschraubung 1“ AG inklusive Dichtung

Ausführungen

Der RK25 II wird in 3 Anschlußausführungen geliefert:

1. 1" Außengewinde
2. 28 mm Lötanschluß
3. 28 mm Preßanschluß

Bitte wählen die von Ihnen gewünschte Variante unten aus.

Anschlußschema

Der Vorlauftemperatur-Regelset ist getrennt beschrieben und zu bestellen.

Optimale Einbindung einer Feststoffheizung (Holz, Pellets) in ein Heizungssystem mit Öl- oder Gaskessel.
Hier kommt eine Pumpengruppe mit Motormischer (über elektronischen Regler nach Außentemperatur gesteuert)
zum Einsatz, wie es die Energie-Einspar-Verordnung eigentlich fordert (anklicken: Bild vergrößern).

Achtung: Ein Hygienespeicher ist einem Boiler Warmwasserspeicher) immer vorzuziehen!
Siehe Warmwasserbereitung mit Speichern (Hygienespeicher, Tank in Tank, Brauchwasserspeicher (Boiler)
Ein Boiler, der aus einem Pufferspeicher geladen wird, sollte unbedingt über ein Einschichtrohr angebunden werden!



Hinweis

Der Einbau des Rücklaufkombinationssets ist keine optimale Lösung zur Anbindung einer Feststoffheizung (wasserführender Kamin, Herd oder Holzofen) an einen bestehenden Öl- oder Gaskessel. Wirklich empfehlenswert ist dies nur in wenigen Fällen. Von Nachteil ist, daß der Öl- bzw. Gaskessel innen immer auf hoher Temperatur gehalten wird und so den Schornstein heizt, also für viel Energieverlust sorgt!
Unsere Empfehlung ist ein Umbau des Öl- bzw. Gaskessels in der Weise, daß er auch den Pufferspeicher heizt (aber nur den obersten Bereich!) und aller Wärmebedarf aus dem Speicher entnommen wird (Heizung, Warmwasser). Dies ermöglicht auch eine thermische Solaranlage in einfacher Form in das System zu integrieren.
Der Vorlauftemperaturregelset ist ein preisgünstiger Festwertregler. Wir halten diese Variante für sehr effektiv, doch ist durch verschiedene Verordnungen der Einbau von nicht witterungsgeführten Regelungen untersagt bzw. eingeschränkt! Bitte erkundigen Sie sich bei Ihrem Schornsteinfeger vor Ihrer Bestellung, ob Sie diese Art der Regelung auch abgenommen bekommen. Witterungsgeführte Regelungen (Pumpengruppe mit Motormischer und elektronischer Regler) sparen durchaus etwas Energie und damit Kosten ein, doch wird diese Energie bzw. das entsprechende Geld zuvor ausgegeben! Wann sich die Kosten amortisieren sollte immer berücksichtigt werden.

Hersteller:

ATMOS Zentrallager GmbH, Torgauer Str. 10 -14, 04862 Mockrehna, Deutschland, info@atmos-zentrallager.de
