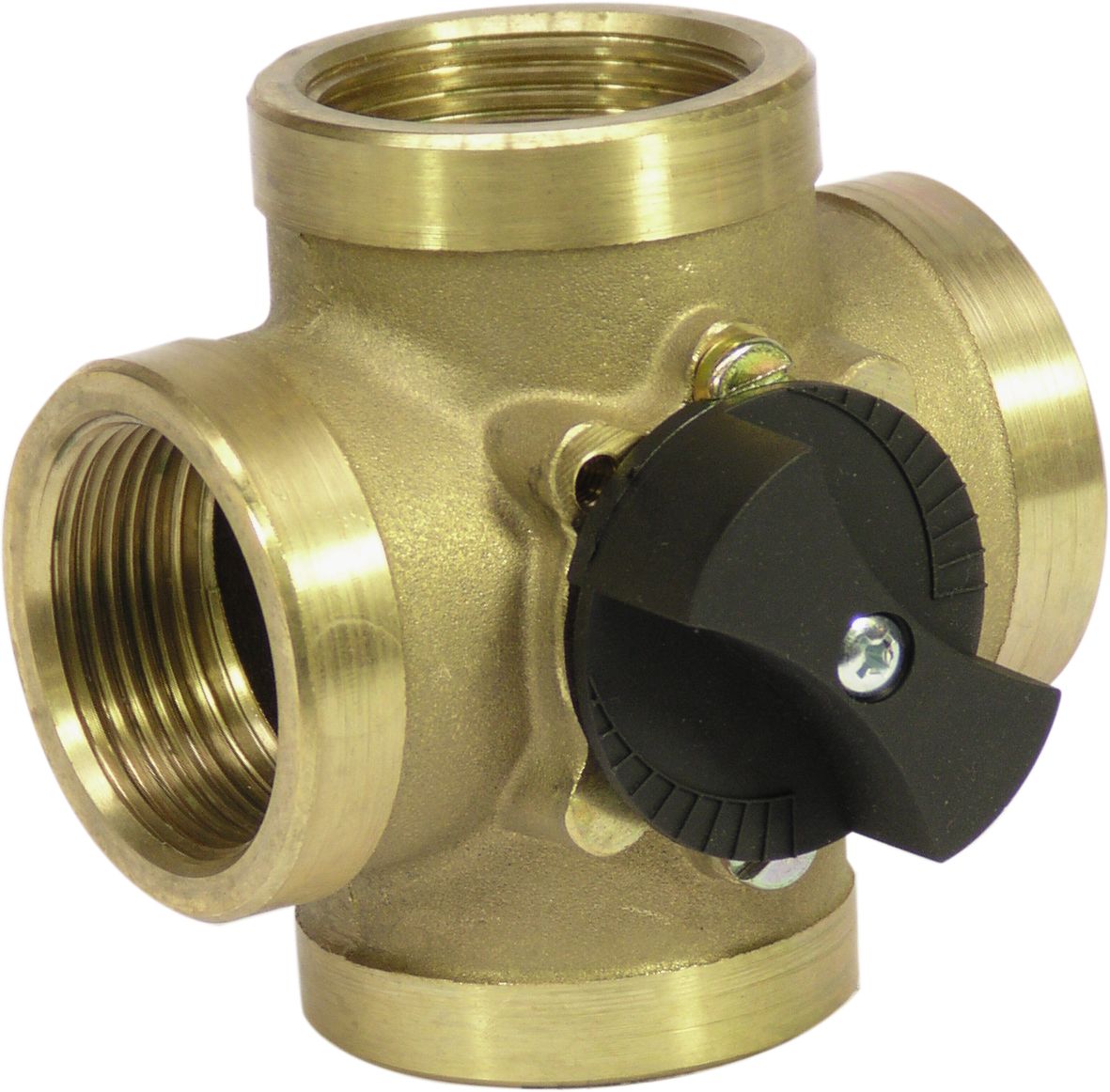

WITA 4-Wege Heizungsmischer Minimix aus Messing
DN 25, 1"IG und 1½"AG sowie DN 32, 1¼" IG
Die 3- und 4-Wege Kompakt-Mischer Typ Minimix sind für kleine und mittlere Warmwasser-Zentralheizungsanlagen konzipiert. Die Mischer können für Hand- und Motorsteuerung eingesetzt werden. Mit dem WITA Mischermotor SM 4.6 versehen, bilden sie eine kompakte Einheit. Der OEG Stellantrieb STM für Heizungsmischer kann mit dem Bausatz Bestell Nummer 512400207 auch eingesetzt werden.
Mischergehäuse, Deckel, Schaltwelle und Küken sind aus Messing hergestellt. Speziell profilierte Austrittsöffnungen ermöglichen eine lineare Temperaturcharakteristik. Die Wellenabdichtung erfolgt durch zwei EPDM O-Ringe. Der 3-Wege-Mischer ist für geraden Durchgang einsetzbar. Der Rücklaufanschluß kann rechts oder links erfolgen. Auslieferzustand ist Rücklauf links.

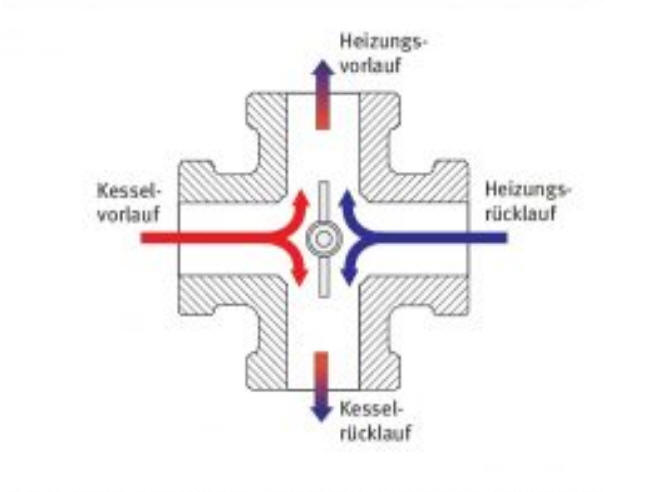

Die 4-Wegemischer bieten eine Beimischung des Rücklaufwassers mit Warmwasser vom Kessel, wenn eine erhöhte Rücklauftemperatur vom Kessel benötigt wird.
Die Mischer sind für Regelungen von Heizungs- und Kältesystemen in Gebäuden gedacht.
Anwendungsgebiet 3- und 4-Wege Mischer
- Regelung von Heizungsanlagen mit Radiatoren bzw. Fußbodensystemen
- Regelung von Kältesystemen (Klimaanlagen)
- Für Umschaltvorgänge oder für Verteilung in Heizungs- und Klimaanlagen.
Wahl der Mischernennweite
Pro Mischer ist ein Kvs-Wert angegeben. (Kvs-Wert = die Durchflusskapazität in m3 pro Stunde bei einem Druckabfall von 1 bar).
Der erforderliche Kvs-Wert für den Regelkreis entscheidet, welche Nennweite des Mischers man wählen soll.
Für den Durchfluß der einzelnen Mischer bitte das Datenblatt konsultieren.
Material/Medium
Die Mischer aus Messing sind aus entzinkungsbeständigem Messing hergestellt und sind darum sowohl für Heizungs- wie Sanitäranlagen geeignet.
Technische Daten
|
Auslieferungszustand
|
Rücklauf links
|
| Max. Temperatur |
110°C |
| Max. Betriebsdruck |
10 bar |
| Drehmoment |
< 1 Nm |
| Material Gehäuse |
Messing MS 58 |
| Dichtungen |
2 O-Ringe |
| Motorsteuerung |
Einfache Anbaumöglichkeit für alle Stellmotore |
Passender Stellmotor:
WITA Mischermotor SM 4.6 (fragen Sie uns bitte an)
OEG Stellantrieb STM für Heizungsmischer (bitte mit Ambausatz 512400207 bestellen!)
Datenblatt zum Herunterladen als PDF.
Auswahltabelle
| Typ |
Anschluß |
DN |
Baulänge |
KVS |
Best. Nr. |
| Minimix |
1" IG + 1½" AG |
25 |
90 mm |
10 m³ |
M 46 200 |
| Minimix |
1¼" IG |
32 |
90 mm |
15 m³ |
M 47 200 |
KVS-Wert: Durchfluss pro Stunde, bei dem 1 bar Druckabfall gemessen wird.
