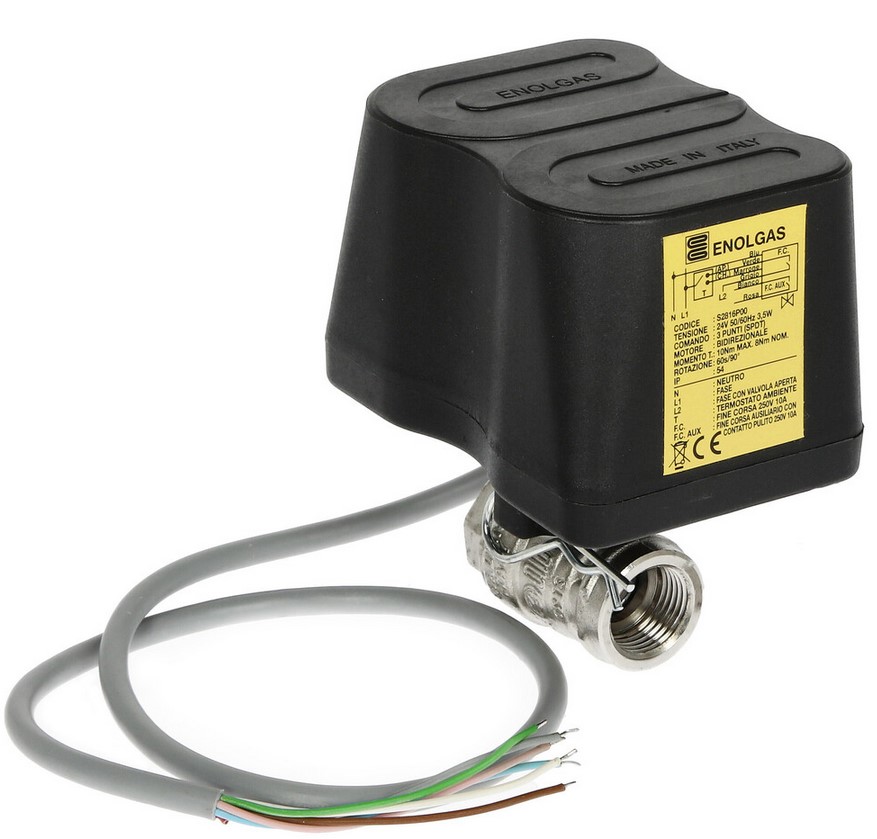

2-Wege Motor-Kugelhahn IG/IG SWIFT-O-MATIC® QM

2-Wege Motor-Kugelhahn IG Typ SWIFT-O-MATIC^® QM

10 Nm, 90°/60 sec

24 V~ oder 230 V~, 50 Hz; PN 10 (Betriebsdruck bis 10 bar)

Diese Motor-Kugelhähne in kompakter Bauform eignen sich für kaltes und heißes Wasser (-10°C bis +80°C), Druckluft, Öle, Kohlenwasserstoffe und nicht korrosive Flüssigkeiten. Hervorragende Anwendung finden die Kugelhähne in Heizungs- und Klimaanlagen, in der Prozeßautomatisierung sowie in verschiedenen anderen Anwendungen. Hoch belastbare Baureihe mit aufgesteckten, auswechselbaren Hochleistungs-Stellantrieben, die eine lange Laufzeit gewährleisten. Das spezielle Dichtungssystem erlaubt gleitende Öffnungs- und Schließvorgänge unabhängig vom Medium und Druck. Die Schaltmomente sind bei allen Nennweiten extrem niedrig, was eine exakte proportionale Steuerung bei geringer Belastung der Antriebe ermöglicht.

Installationsanleitung

Die SWIFT-O-MATIC^® QM (quick mounting) Kugelhähne können in jeder Position verbaut werden, einschließlich Stellantrieb nach unten, da die neue gedämmte Ausführung Schwitzwasserbildung vermeidet.
Die Kugelhähne müssen lediglich sichtbar und leicht zugänglich sein.
Bezüglich der Dichtungen der Gewindeanschlüsse des Kugelhahns mit dem Rohrsystem siehe die Bestimmungen der Normen UNI EN 10226 (DIN ISO 7/1), DIN ISO 228 oder andere Normen, die im Einzelfall anwendbar sind.

Die Anlage muß so geplant und ausgeführt werden, daß Biege-, Dreh- und andere Kräfte auf den Kugelhahn vermieden werden, die den Kugelhahn beschädigen oder in seiner Funktion behindern könnten.

Hinweis!

Der Kugelhahn darf nicht über längere Zeit in einer halb geöffneten Position stehen, da dadurch die Dichtung bzw. die Kugel beschädigt werden kann, was die Dichtigkeit oder die Funktion des Kugelhahns beeinträchtigen kann.
Damit der Kugelhahn lange störungsfrei und ohne Verschleiß arbeiten kann, sollte ein Filter (Sammelfilter, Schmutzfänger) im Zulauf eingebaut sein.

Die Motorkugelhähne haben einen Antrieb mit 3-Drahtbeschaltung.

Ausführungen

• Schutzart: IP54
• ~230 V 50 Hz
•   ~24 V 50 Hz
• Laufzeit: [s/90°] 30 s

• 1/2" IG, DN 15
• 3/4" IG, DN 20
•    1" IG, DN 25
• 1¼" IG, DN 25

Datenblatt als PDF zum Herunterladen.


Hersteller:

ENOLGASITECH S.R.L. - ITALIA, Via Giardino 5, 25057 Sale Marasino (Bs) Italy,info@enolgasitech.com
