Drei-Wege-Zonenventil ORKLI für Solar

-20 °C bis +160°C Flüssigkeitstemperatur

Mit oder ohne Endschalter

Die motorbetriebenen ORKLI Zonenventile sind der Funktion nach immer entweder "auf" oder "zu", also "0" oder "1".
Sie sind für die Anwendung in geschlossenen primären Kreisläufen in Solaranlagen konzipiert worden, wo Temperaturen zwischen -20°C und +160°C auftreten.

Die 3-Wege-Ventile sind Umleitungsventile mit einem Einlaß (Kennzeichnung auf dem Ventilkörper: AB) und zwei Auslässen (Kennzeichnung A und B).

Ventilkörper eines ORKLI 3-Wege Zonenventils (bisherige Bauform, demontierbar. Diese gibt es als Ersatzteile. Das hier angebotene Ventil ist nicht demontierbar!)

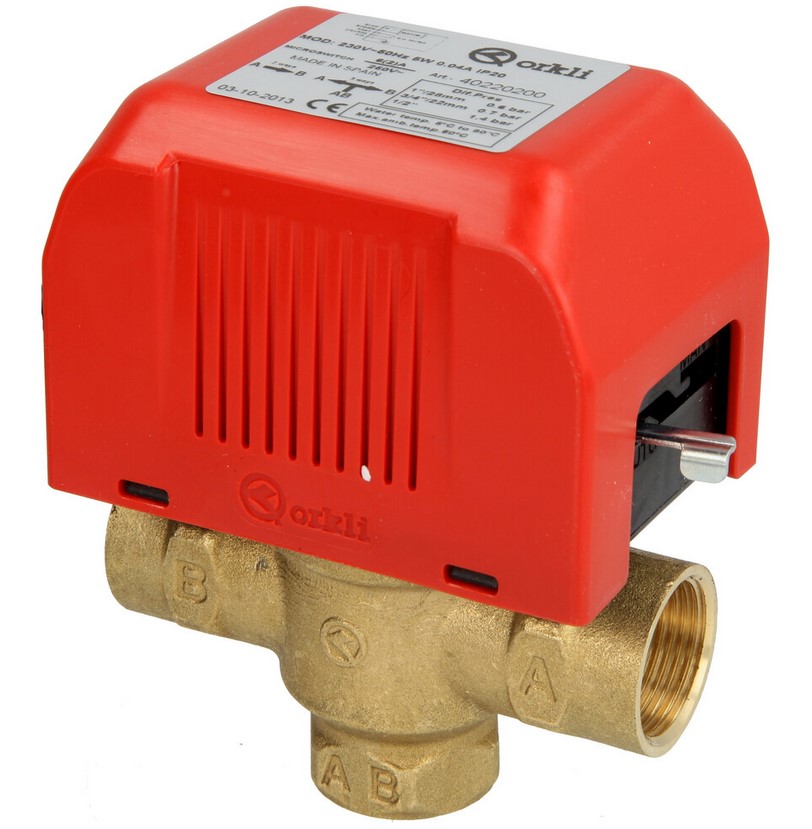

ORKLI 3-Wege Zonenventil für Solaranwendungen bis 160°C

Im spannungsfreien Zustand (Ruhezustand) ist A geschlossen und B offen.
Wird der Motor in Betrieb genommen, öffnet sich A und B wird geschlossen.
Bei der Version mit Endschalter schließt sich der Kontakt bei Betätigung (A offen).
Dies ermöglicht es, je nach Stellung des Ventils Steueraufgaben auszuführen, wie etwa eine Pumpe zu schalten.

Kommt es aus irgend einem Grund zu einer Unterbrechung der Stromversorgung, wechselt das Ventil selbständig durch Federkraft in den Ruhezustand (A geschlossen).
Bei Stromausfall ermöglicht ein Nocken die manuelle Betätigung des Ventils.
Diese Funktion ist auch nutzbar zum Füllen, Entlüften oder Entleeren der Anlage.

Motorventile in Heizungs- und Solaranlagen sollten immer im kühleren Zweig des Kreislaufs montiert werden.
Auf die warme Seite kommt das T-Stück.
So leiden die Ventile nicht so stark und halten länger.

Technische Eigenschaften

Der Antrieb und der Ventilkörper sind als Ersatzteile für die alten, bisher demontierbaren Ventile lieferbar!
Bei dem hier angebotenen Ventil läßt sich der Motor leider nicht mehr vom Ventilkörper demontieren!
Allerdings können wir Ihnen den Motor alleine anbieten.


Bitte wählen Sie Ihr Motorventil in der Liste unten gemäß dieser Tabelle aus:
