WITA UNI-Compact Heizkreisgruppe DN32 mit Hocheffizienzpumpe

WITA UNI-Compact Heizkreisgruppe DN 32 mit Hocheffizienzpumpe und Motormischer

Energieeffizienz-Pumpengruppe

Pumpe mit bis zu 7 m³/h

Kombigruppe mit 125 mm Achsabstand für größere Heizungsobjekte

Mit WITA Hocheffizienzpumpe Delta MAXI 80-32, Baulänge 180 mm

Maximale Heizleistung: 50 kW

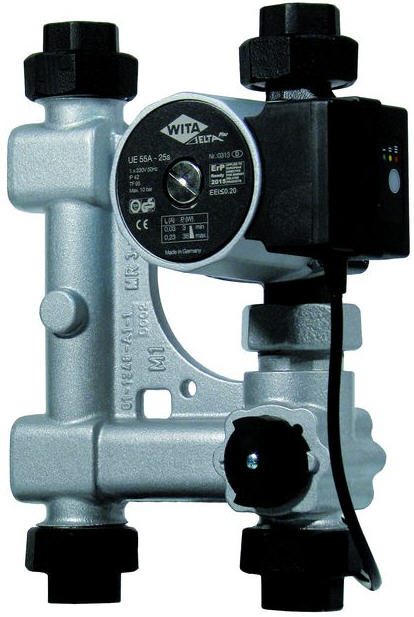

Die Pumpengruppe UNI Compact ist eine aus Armaturengrauguß gefertigte Heizungsarmatur.
Sie kann zur Regelung der Vorlauf- oder Rücklauftemperatur eingesetzt werden.
Ihre intelligente Konstruktion ermöglicht den Einsatz fast aller am Markt befindlichen, mit Gewinde ausgestatteten Heizungsumwälzpumpen mit Baulängen von 180 mm.
Ein wartungsfreier mit Zwei O-Ringen abgedichteter, nahezu 100% dichtschließender Mischkopf aus Messing ermöglicht ein Anströmen aus allen Richtungen.
Automatisiert mit dem Stellmotor der WITA-Baureihen SM 4.44.

Der Achsabstand beträgt 125 mm, der Vorlauf ist rechts (auf Anfrage auch links möglich).

Eine modular aufgebaute Isolierung ergänzt diese Universalarmatur.

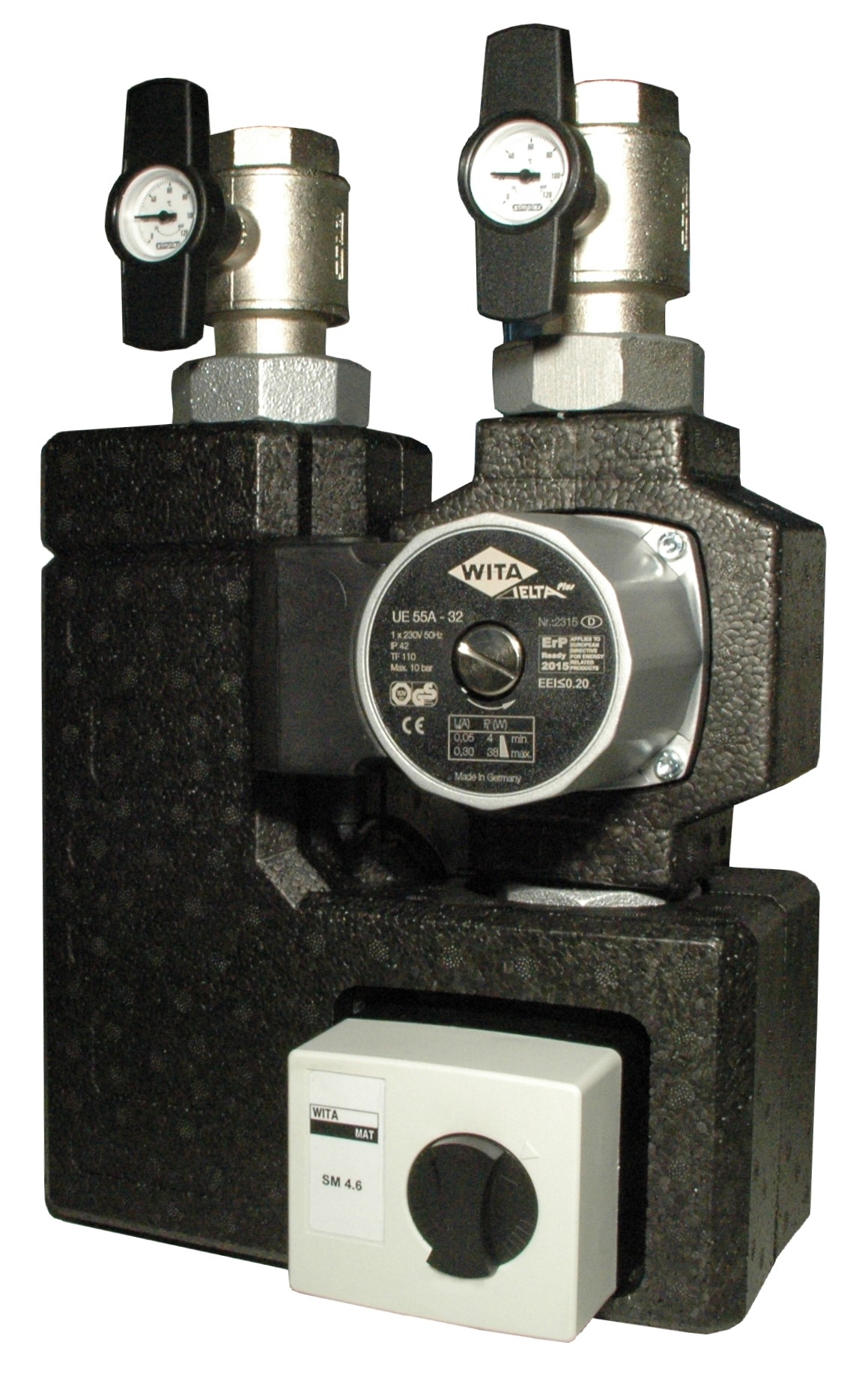

UNI Compact bestehend aus:

• 1 UNI-Compact Heizkreisgruppe DN 32, Vorlauf rechts, Anschlußgewinde: 2" AG
     mit integriertem 3-Wege-Mischer
• 2 Kombikugelhähne ohne Schwerkraftbremse, mit Thermometer 0°C - 120 °C (rot / blau)
• 1 Pumpe WITA Delta MAXI 80-32 180 mm
• 1 Stellmotor WITA SM W10 mit Bausatz 100 #S W1 160 006
• 1 Isolierung aus Hartschaum, schwarz

Der Stellmotor kann auch von Hand eingestellt werden.

Die Pumpe WITA Delta MAXI 80 kann in drei Betriebsarten mit jeweils vier Kennlinien eingestellt werden:

• 1. Proportionaldruckverfahren
     1. 2 m Maximalhöhe
     2. 3 m Maximalhöhe
     3. 4 m Maximalhöhe
     4. 5 m Maximalhöhe
  2. Konstantkennlinie (konstante Leistung)
     1. 2 m Maximalhöhe
     2. 4 m Maximalhöhe
     3. 6 m Maximalhöhe
     4. 8 m Maximalhöhe
  3. Kennlinien mit konstantem Druck
     1. 2,0 m Maximalhöhe
     2. 3,4 m Maximalhöhe
     3. 4,6 m Maximalhöhe
     4. 6,1 m Maximalhöhe

Bei Anwahl des Proportionaldruckverfahrens regelt die Pumpe die Leistungsaufnahme herunter, wenn der Volumenstrom abnimmt,
da die Heizungsanlage weniger Wasser und damit auch weniger Leistung aufnimmt.

Bei der Einstellung "Konstantkennlinie" verhält sich die Pumpe wie eine konventionelle Umwälzpumpe mit drei Leistungsstufen.

Bei Einstellung "konstanter Druck" hält die Pumpe den Maximaldruck konstant.

Prospekt- und Datenblatt aller UNI-Compact Baugruppen als PDF zum Herunterladen.

Der Einsatz einer Pumpengruppe mit Motormischer erlaubt es in Kombination mit einem elektronischen Heizungsregler die Vorlauftemperatur eines Heizkreises witterungsgeführt zu steuern. Über den Regler und entsprechende Steuereinheiten kann auch eine raumabhängige Steuerung erfolgen, wie auch eine Nachtabsenkung.
Viele Regler erlauben es auch ein Wochenprogramm vorzugeben.

Die WITA UNI Compact ist eine preisgünstige Pumpengruppe höchster Qualität aus deutscher Fertigung für größere Objekte, die allen Ansprüchen gerecht wird. Die integrierte elektronische Pumpe WITA Delta MAXI 80-32 ist beim BAFA / KfW als förderfähige Pumpen der effizienzklasse A gelistet.

WITA Pumpen und Mischer werden von vielen namhaften Herstellern von Pumpengruppen unter deren eigenen Namen eingebaut (OEM). Deshalb erscheint der Name WITA nicht so oft auf Heizungsprodukten, auch wenn die Teile von WITA produziert wurden.

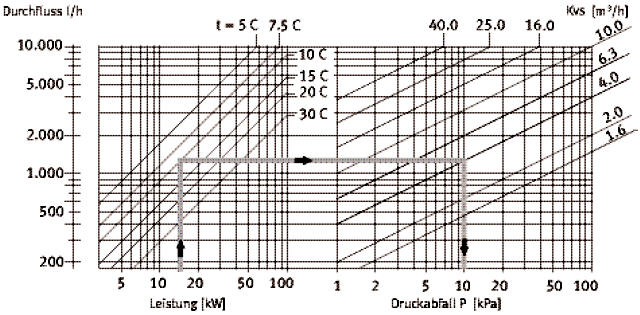

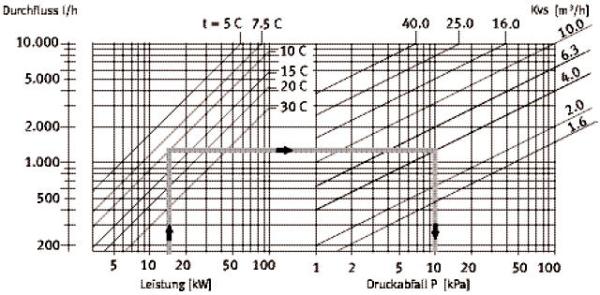

Leistungs- und Druckdiagramm der UNI Compact Mischergruppe.


Um das Diagramm zu lesen, folgen Sie beispielsweise dem eingezeichneten grauen Pfad mit den Pfeilen: Sie wählen die zu übertragende Heizleistung links auf der x-Achse (im Beispiel etwa 15 kW). An diesem Punkt gehen sie nach oben, bis Sie die Diagonale treffen, die Ihre gewünschte Spreizung anzeigt (Beispiel: 10°C). An dieser Stelle können Sie links den Volumenstrom ablesen, der für diese Leistung bei dieser Spreizung nötig ist (ca. 1.100 l/h). In dieser Höhe gehen Sie nach rechts, bis Sie auf die Diagonale mit dem gewünschten Kvs-Wert treffen (4,0 m³/h). Senkrecht nach unten sehen Sie den zugehörigen Druckabfall über den Mischer (10 kPa = 0,1 bar).


Hersteller:

WITA – Wilhelm Taake GmbH, Böllingshöfen 85, 32549 Bad Oeynhausen, Deutschland, info@wita.de
