Einsetzbar mit unserem PID-Temperaturregler ETC 2011.

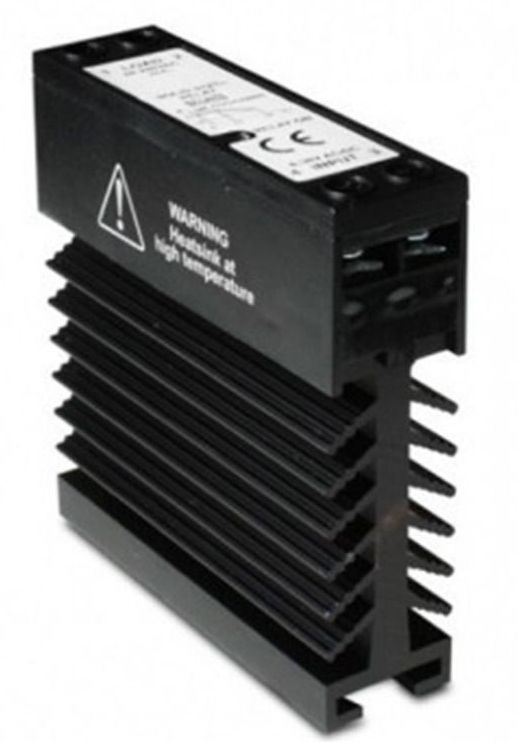

Halbleiterrelais sind elektronische Schaltelemente für höhere Wechselstromlasten.
Sie ersetzen in vielen Steueranwendungen klassische Schaltschütze und bieten diesen gegenüber viele Vorteile.
Die verbauten Thyristoren bzw. Triacs schalten immer im Nulldurchgang, wodurch Netzstörungen wie bei Phasenanschnittsteuerungen (Dimmer) vermieden werden.
Die Ansteuerung erfolgt mit einer Niederspannung ( 8 - 30 V Gleich- oder Wechselspannung).

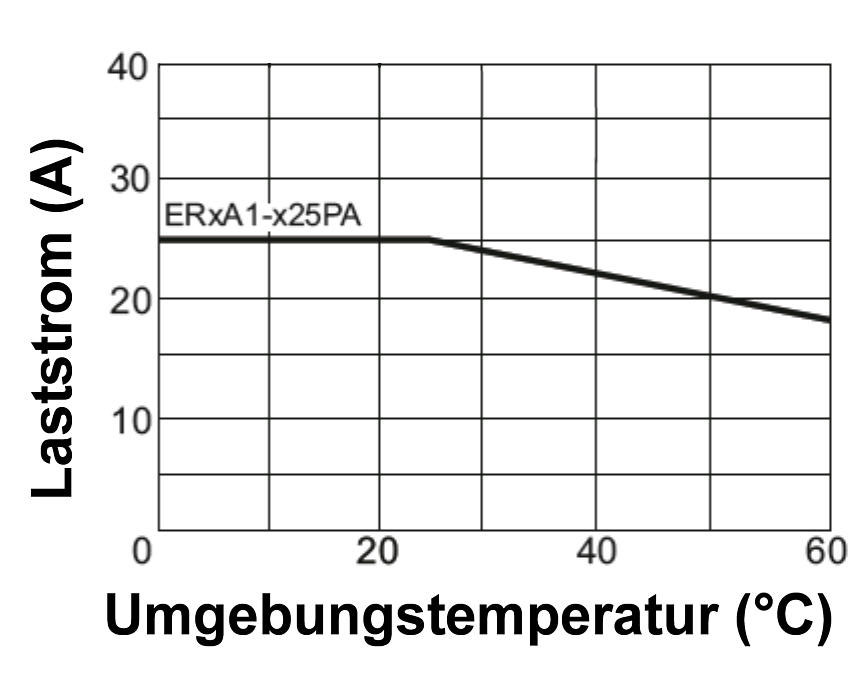

Ein Halbleiterrelais erwärmt sich im Betrieb mit einer Leistung von ca. 1,2 W/A. Bei Nennlesitung von 25 A sind dies 30 Watt.
Für ausreichende Lüftung und geeignete Umgebungstemperatur muß gesorgt sein!

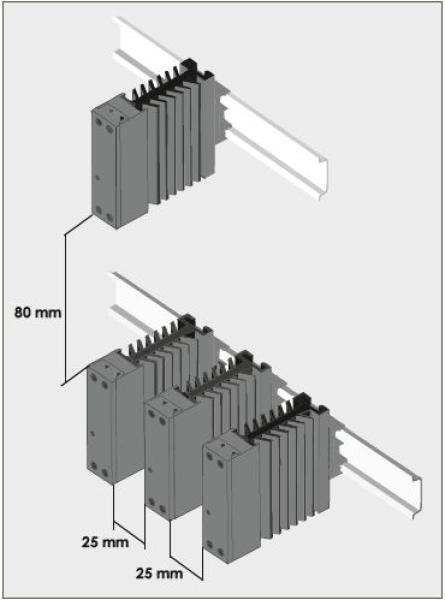

Der Kühlkörper hat eine Halterung zur Hutschienenmontage.

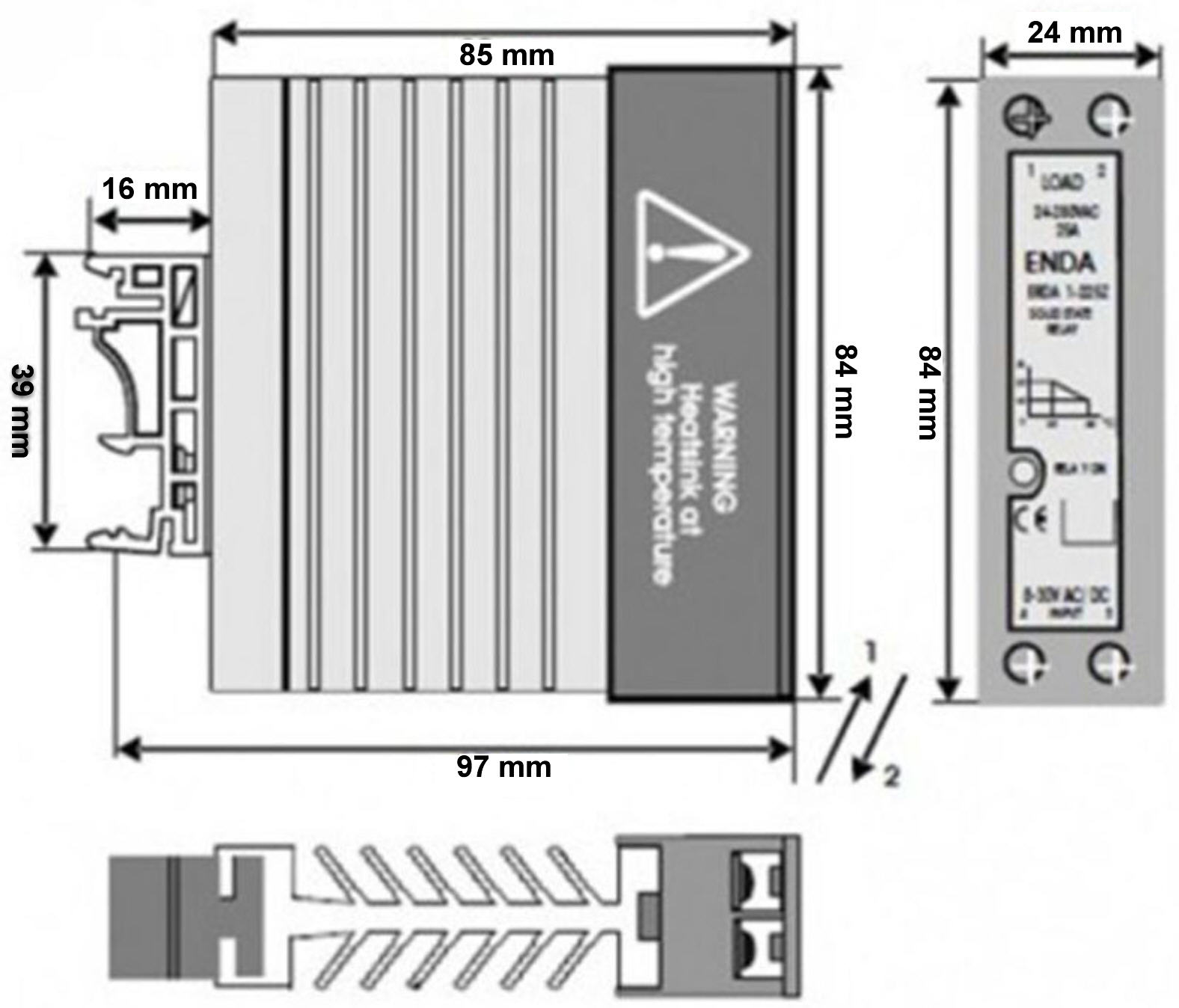

Technische Daten
| Dauerlaststrom |
25 A |
| Lastspannung |
24-280 V AC |
| min. Laststrom |
50 mA |
| Schaltpunkt |
Nullspannungsschaltend |
| Steuerspannung |
8-30 V AC/DC |
| Ansprechspannung |
>6 V AC/DC |
| Verlustleistung |
ca. 1,2 - 1,5 W/A |
WICHTIGE HINWEISE !
Diese Halbleiterrelais sind elektrische Bauteile und keine Fertigprodukte.
Der Einbau muß durch geschultes Fachpersonal erfolgen!
Der Einbau ist ausschließlich in Elektroeinbaukästen oder Schaltschränken zulässig, die einen Schutz vor Berührung von spannungsführenden Teilen gewähren.
Es ist unbedingt darauf zu achten, daß die Geräte nur bestimmungsgemäß eingesetzt werden. Bei Arbeiten an der Elektroinstallation müssen alle zum Gerät führenden Leitungen spannungsfrei sein, wenn die Gefahr besteht, daß die am Gerät befindlichen Anschlußklemmen berührt werden könnten. Zur Einhaltung der CE-Konformität sind abgeschirmte Kabel- und Signalleitungen zu verwenden. Diese sind getrennt von den leistungsgeführten Leitungen bzw. den Netzleitungen zu verlegen.
Die Abschirmung ist geräteseitig zu erden. Das Gerät ist so zu montieren, daß es vor Feuchtigkeit, Vibrationen und starker Verschmutzung geschützt ist und auch die Betriebsumgebungstemperatur eingehalten wird. Es muß unbedingt für eine ausreichende Kühlung (Kühlkörper, Ventilation) der Bauteile gesorgt werden!
Die Verdrahtung, Inbetriebnahme und Bedienung der Geräte muß durch ein entsprechend qualifiziertes Fachpersonal gemäß den örtlichen Vorschriften vorgenommen werden.
