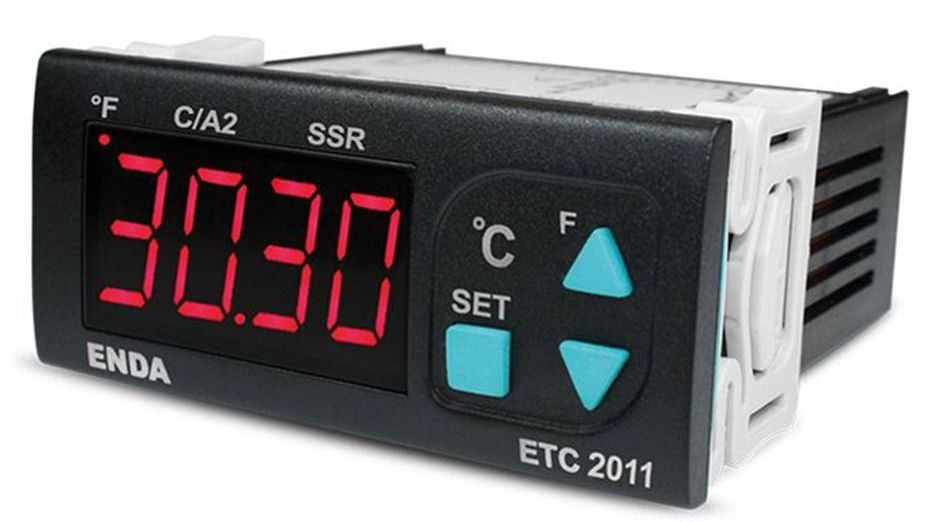

Kompakter, elektronischer PID Temperaturregler mit LED-Anzeige.
Umschaltbar für Regelungsart Ein/Aus, P, PI, PD und PID.
PID steht für Proportional, Integral und Differential.
PID-Regler sind selbstlernende Temperaturregler, die im Betrieb das Verhalten des Prozesses "lernt" und so nach wenigen Einstellzyklen die zu erreichende oder zu haltende Temperatur meistens ohne Überschießen und Schwingungen erreichen und halten.
Über die Differenz zwischen Soll- und Istwert und die Geschwindigkeit der Annäherung an die Solltemperatur, entscheidet der Regler rechtzeitig gegenzusteuern.
Kommt es allmählich zu einer kleinen Abweichung vom Sollwert, wird diese Abweichung intern aufintegriert, was dann zu einem sanften Gegensteuern führt.
Durch dieses lernende Verhalten sind PID-Regler ideal geeignet, die im Regler voreingestellte Temperatur schnell zu erreichen und auftretende Temperaturschwankungen optimal auszusteuern.
In Verbindung mit Halbleiterrelais (Solid State Relais = SSR) funktionieren PID-Regler am besten.
Für den einphasigen Betrieb ist ein Relais ausreichend, für den dreiphasigen 3 Stück.
Im Gegensatz zum mechanischen Relais, nutzen sich diese nicht ab. Außerdem schalten sie im Nulldurchgang der Spannungsphase, so daß die eingebauten Thyristoren oder Triacs keine Netzstörungen verursachen, was bei eine Phasenanschnittsteuerung (Dimmer Prinzip) unvermeidbar ist.
Der Temperaturregler ETC 2011 kann Temperaturen mit einer Auflösung von +/- 0,1 °C und einer Hysterese von 1 - 50 K über einen Relaisausgang oder einen Anschluß für Halbleiterrelais regeln.
Es stehen zwei umschaltbare Sollwerte zur Verfügung.
Zusätzlich verfügt der ETC 2011 über eine Alarmfunktion am Relaisausgang, wenn SSR zur Steuerung verwendet werden..

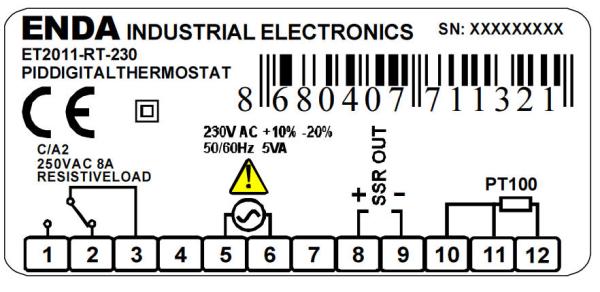

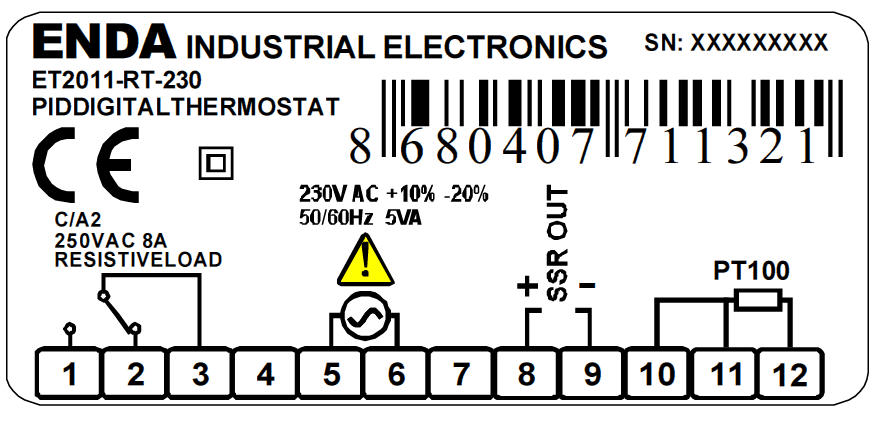

Der ETC 2011 RT verfügt über einen Meßeingang für einen Pt100 Kabelfühler in 2- oder 3-Leiterschaltung.
Die Variante ETC 2011 T hat einen Meßeingang für Thermoelemente vom Typ J, K, T, S oder R.
Bitte bei der Bestellung die entsprechende Ausführung wählen.

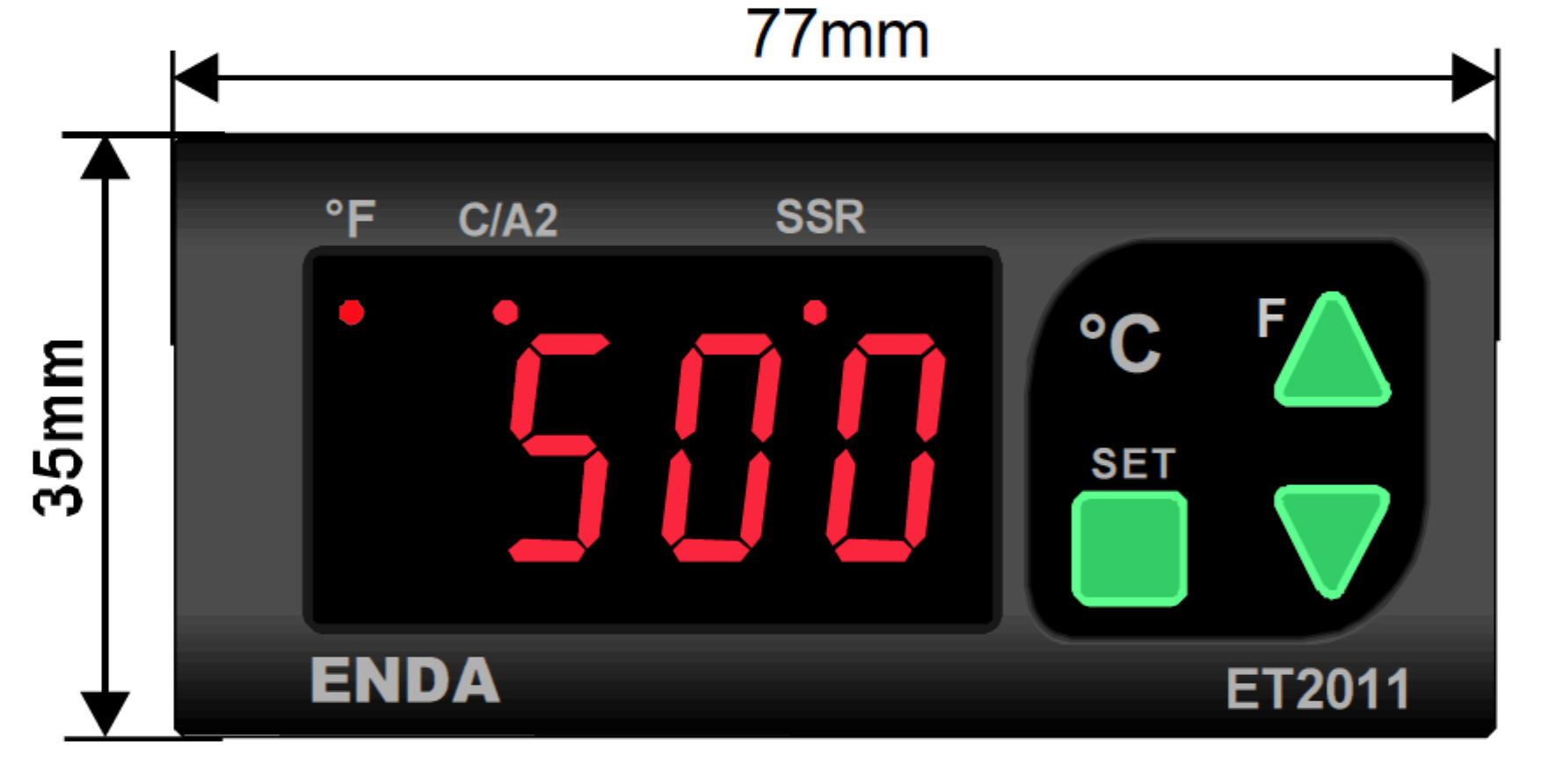

Der ETC 2011 zeichnet sich durch eine einfache und intuitive Bedienung durch horizontale und vertikale Menüführung aus.
Die Einstellung erfolgt über 3 Tasten auf der Frontseite.
Der ETC 2011 ist eine sehr preisgünstige Option für eine genaue Temperaturregelung in der Industrie, bei Experimenten und in Testanlagen wie auch für allgemeine Heizzwecke.
Bei entsprechender Auslegung der Steuerung einer PV-Anlage kann er auch die Wandlung von PV-Strom in Wärme steuern.
Eigenschaften
- Regelfunktion EIN/AUS oder PID einstellbar
- Zwei umschaltbare Sollwerte
- Heiz- oder Kühlfunktion einstellbar
- Einfache Parametrierung über frontseitige Tasten
- Einstellbarer Offset (Meßwertkorrektur)
- Schutz gegen Veränderung der Parameter
- Periodische Schaltverhalten des Ausganges bei Fühlerbruch einstellbar
- Relaisausgang als Regel- oder Alarmausgang einstellbar
- Regelausgang wählbar zwischen Relais- oder SSR-Ausgang
- Automatische Berechnung der PID-Parameter (SELFTUNE)
- Soft-Start (Rampenfunktion)
- CE-Kennzeichnung gemäß den europäischen Normen
Technische Daten
Spannungsversorgung
(bitte auswählen!) |
230 V AC +10% / -20%, 50/60 Hz
oder 24 V AC ±10%, 50/60 Hz |
| Leistungsaufnahme |
max. 5 VA |
| Eingang (Sensor) |
PT100 Temperaturfühler
2 oder 3-Leiter
(Schraubklemmenleiste, max. 2,5 mm²)
oder Thermoelement Typ J, K, T, S oder R
(bitte auswählen!)
|
| Anzeigebereich |
-100 °C bis +600 °C |
| Auflösung |
1 °C |
| Genauigkeit |
±0,5% vom Skalenwert |
| Anzeige |
4-stellig |
| Anzeigenart |
7-Segment LED Anzeige, rot |
| Schaltausgang |
Relais mit Umschaltkontakt
und SSR-Ausgang (Verwendung
bei PID-Funktion empfohlen) |
| Sollwertauswahl |
1 Sollwert (Umschaltbar auf 2. sollwert),
1 Alarmsollwert |
| Regelverhalten |
Ein/Aus oder PID |
| Hysterese Einstellbar zwischen |
1 K und 50 K |
| Gehäuseart |
Schalttafeleinbauart ( DIN 43700),
Befestigungsvorrichtung mitgeliefert |

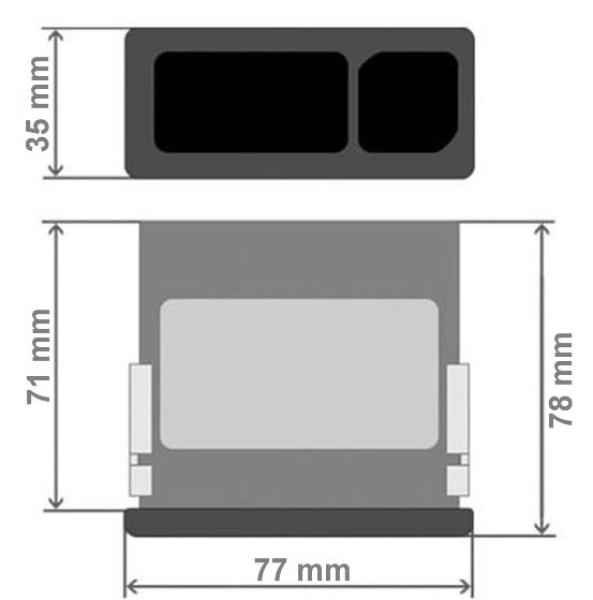

| Abmessung ( L x B x T) |
35 mm x 77 mm x 71 mm |
| Schutzart |
Frontseitig IP65, Rückseitig IP20 |
Lieferumfang
- Temperaturregler
- Bedienungsanleitung
Passende Halbleiterrelais (SSR)
Halbleiterrelais (SSR) 1 Phase 24-280 V
Halbleiterrelais (SSR) 1 Phase 24-280 V mit Kühlkörper
Einen PT100 Temperaturfühler oder Thermoelemente können wir Ihnen separat in der gewünschten Ausführung liefern.
Bitte sprechen Sie uns hierfür an.
WICHTIGE HINWEISE !
Dieser PID-Regler ist ausschließlich für den Schaltfeldeinbau vorgesehen.
Der Einbau muß durch geschultes Fachpersonal erfolgen!
Es ist unbedingt darauf zu achten, daß die Geräte nur bestimmungsgemäß eingesetzt werden. Bei Arbeiten an der Elektroinstallation müssen alle zum Gerät führenden Leitungen spannungsfrei sein, wenn die Gefahr besteht, daß die am Gerät befindlichen Anschlußklemmen berührt werden könnten. Zur Einhaltung der CE-Konformität sind abgeschirmte Kabel- und Signalleitungen zu verwenden. Diese sind getrennt von den leistungsgeführten Leitungen bzw. den Netzleitungen zu verlegen.
Die Abschirmung ist geräteseitig zu erden. Das Gerät ist so zu montieren, daß es vor Feuchtigkeit, Vibrationen und starker Verschmutzung geschützt ist und auch die Betriebsumgebungstemperatur eingehalten wird. Die Verdrahtung, Inbetriebnahme und Bedienung der Geräte muß durch ein entsprechend qualifiziertes Fachpersonal gemäß den örtlichen Vorschriften vorgenommen werden.
