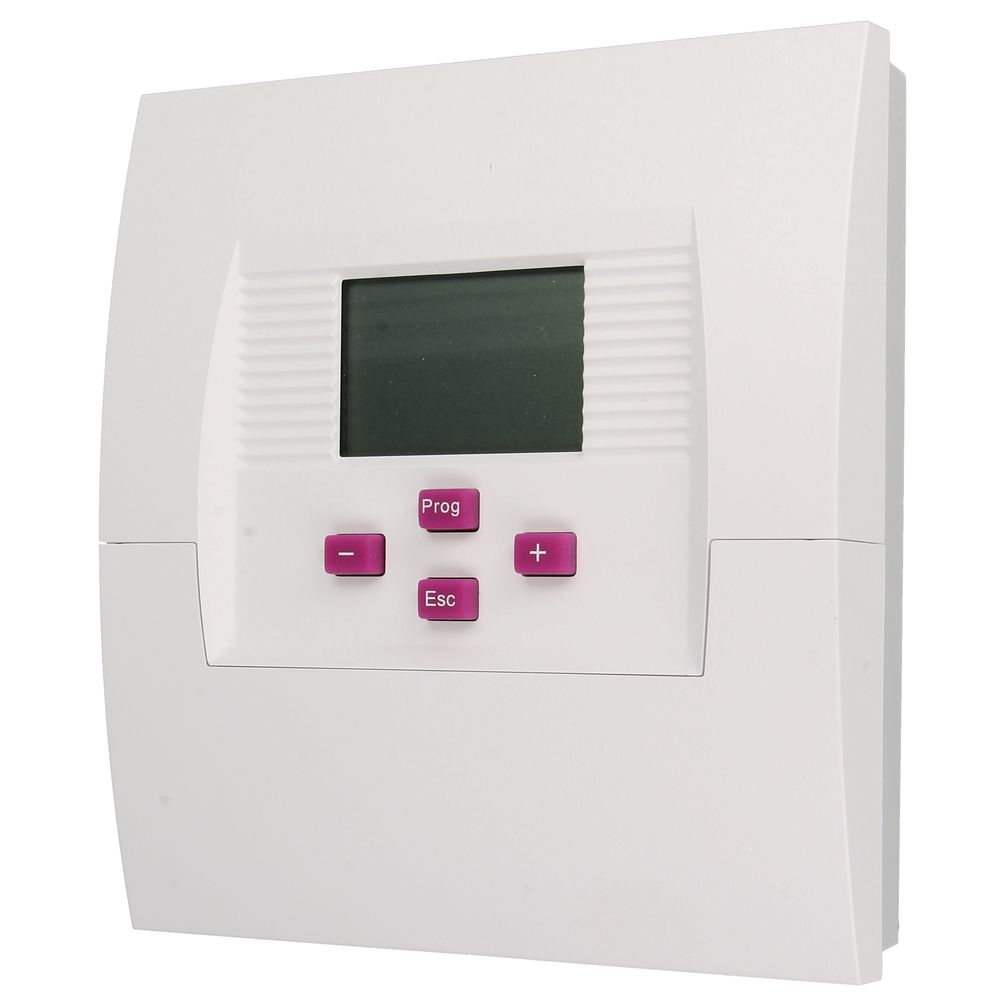

EBV Heizkreisregler CETA 106

EBV Heizkreisregler CETA 106 mit Temperaturdifferenzregelung

Einfache und preisgünstige Lösung für die Steuerung eines gemischten Heizkreises und zur Temperaturdifferenzreglung wie z.B. Heizkessel Ein/Aus, Pufferladung, Boilerladung, Solaranlagensteuerung...

In Abhängigkeit der Außentemperatur wird die benötigte Heizkreistemperatur im Vorlauf ermittelt. Anlagen mit Wärmequelle und Warmwasserspeicher werden über die Temperaturdifferenzregelung gesteuert (zwei Differenzfühler nicht im Lieferumfang enthalten). Wenn die Temperatur der Wärmequelle die Temperatur am Speicher um den am Regler eingestellten Wert übersteigt, schaltet die Regelung die Umwälzpumpe ein und transportiert die in der Wärmequelle aufgenommene Wärme in den Warmwasserspeicher.

Einsatzbereich:

Der Ceta 106 ist ein sehr günstiger witterungsgeführter Heizkreisregler für einen Mischerheizkreis.
Gleichzeitig kann er eine Thermostatfunktion oder eine Differeztemperaturregelung ausführen (mit einem oder zwei Zusatzfühlern).

• Witterungsgeführte Regelung eines gemischten Heizkreises über drei Relaisausgänge
• 2 Schaltzeitprogramme mit zwei Schaltzyklen pro Tag
• Raumregelung über optionale Raumstation
• Betriebsarten wählbar, Sommerabschaltung, Frostschutzfunktion
• Ideal zur Erweiterung von CETA 103 und CETA 104

• Temperaturdifferenzregelung mit einem potentialfreien Relaisausgang über zwei Fühlereingänge
• ideal geeignet zur Regelung von Boilerladung oder Steuerung einer thermischen Solaranlage

• schaltet nach Voreinstellung über einen zusätzlichen Fühler bei der gewünschten Temperatur ein potentialfreies Relais

Vorteile:

• Bedienung über vier Tasten
• LCD-Display
• Wand- oder Hutschienenmontage (35 mm Hutschiene)
• über Datenbus mit weiteren Reglern der CETA Serie erweiterbar

Betriebsarten:

• Automatikbetrieb Heizkreis nach Schaltzeitprogramm I oder II
• Heizbetrieb Heizkreis (Betriebsart AUTOMATIK oder HEIZEN) = normaler Heizbetrieb oder Dauerheizen nach Raumtemperatur
• Reduzierter Betrieb Heizkreis (Betriebsart AUTOMATIK oder REDUZIERT) = Nachtabsenkung
• Stand by Heizkreis (= Frostschutz)
• Sommerabschaltung Heizkreis
• Frostschutz Heizkreis

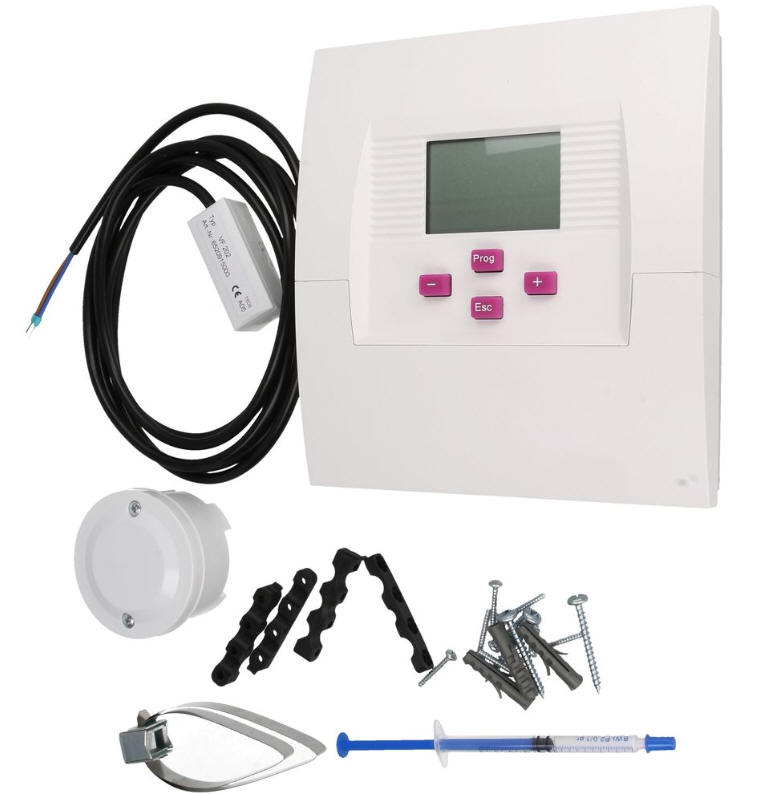

Lieferumfang:

• 1x Regler CETA 106 (ohne Batterie)
• 1x Außenfühler AF200 (F4)
• 1x Vorlaufanlegefühler VF202B (F2)
• Befestigungsmaterial

Optional:

Für die Differenzregelung und die Thermostatfunktion sind zusätzliche Fühler erforderlich, welche in der Auswahl erhältlich sind:

• F3 Fühler Wärmelieferant (z.B. Kollektor, Feststoffkessel).
  Tauchfühler TF/PT1000 6x50mm, Länge 3m, Art-Nr. 212000062.


• F1 Fühler Wärmespeicher (Puffer).
  Ermöglicht z.B. das Abschalten der Pumpe bei kaltem Speicher.
  Tauchfühler KVT20, Ø 6mm, Länge 5m, Art-Nr.  212000455.

Erweiterung:

• Raumstation CETA RC
• Temperaturdifferenzregler CETA 101 mit 3 Relaisausgängen und 4 Fühlereingängen.
• Heizkreisregler CETA 104 mit Brennersteuerung und Warmwasser-Laderegelung.

Hersteller:

EbV Elektronikbau- und Vertriebs GmbH, Heisterner Weg 8-12, 57299 Burbach, Deutschland, info@ebv-gmbh.de
