Einbauschema 1
Zum Vergrößern des Anschlußschemas bitte die Zeichnung anklicken.
Vorteil: Die Puffer können seriell und parallel betrieben werden.
Weitere Puffer werden meist nur seriell verbunden.
Gegebenenfalls ist eine Pumpe zum Umladen vorzusehen.
Einbauschema 2
Dies ist die original Empfehlung des schwedischen Herstellers Thermoventiler.
Um die Selbstzirkulation durch den Heizkessel und den Speicher nutzen zu können, ist es wichtig, die Verbindungsleitung vom Kessel zum Speicher wie hier dargestellt ansteigend zu verlegen.
Allerdings macht die Selbstzirkulation nur richtig Sinn bei großen Holzvergaserkesseln.
Ist die Rohrführung bis unter die Decke und kommt am Speicher wieder herunter, ist keine Selbstzirkulation möglich.
Gleiches gilt, wenn die Leitung erst nach unten führt. Daher sind in der Bedienungsanleitungen diese Rohrführungen ausdrücklich "verboten".

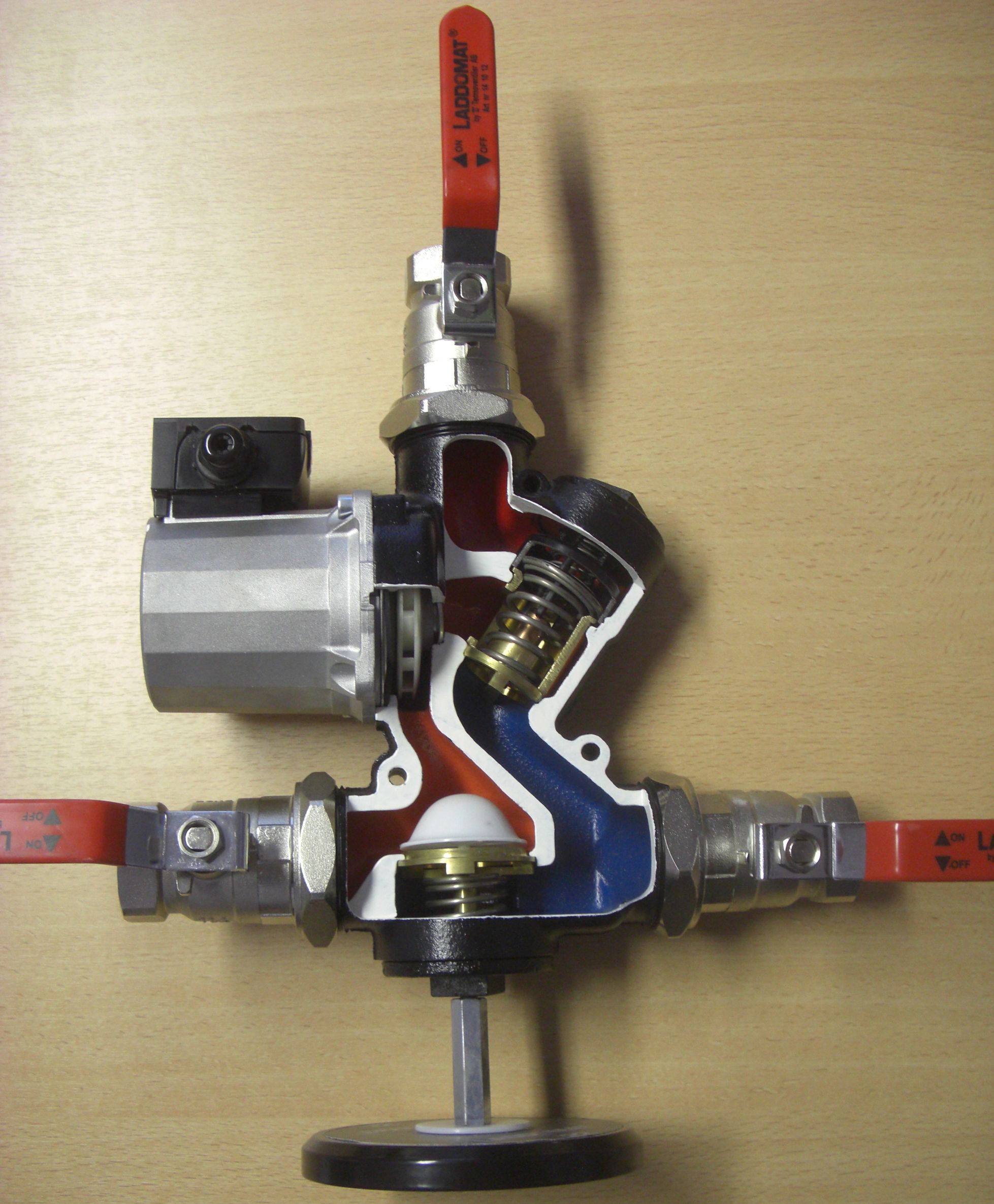

Das Ventil zur Selbstzirkulation (Freilaufventil) kann immer wieder einmal zu Fehlsteuerungen führen.
Daher wird der Laddomat von uns in der Regel mit dem Sperrbügel (Feder) montiert geliefert (Bedienungsanleitung Blatt 5, Bild 5).
In der Regel ist die Selbstzirkulation nicht wirklich erforderlich und bringt nicht sehr viel Wärmeenergie zusätzlich in den Speicher.
Bitte beachten Sie unsere Hinweise zum Einbau und Einsatz von Pufferspeichern, die wir für Sie auf unserer Seite Speichertechnik zusammengestellt haben.
Minimaler Leitungsdurchmesser für den Anschluß mit Pufferspeicher |
---|
Kesseltyp und Leistung | Kupfer | Stahl |
---|
Heizkessel bis 32 kW Leistung | 28 x 1 | 25 (1") |
Heizkessel bis 49 kW Leistung | 35 x 1,5 | 32 (1 1/4") |
Heizkessel ab 50 kW Leistung | 42 x 1,5 | 40 (1 1/2") |
Hierbei handelt es sich um Empfehlungen. Je nach Ihrer persönlichen Situation können andere Querschnitte sinnvoll oder nötig sein.
Wenn Sie den Einbau planen, bedenken Sie bitte, daß Kupferleitungen den höchsten Preis haben, aber für die Heizungsfunktion keinen Vorteil gegenüber Rohren mit geringerem Preis haben.
Unsere Empfehlung ist C-Stahl oder ähnlich (deutlicher Preisvorteil), Edelstahlwellrohr (sehr viel günstiger und meistens schon fertig isoliert!). Mehrschicht-Verbundrohr sollte zwischen Heizkessel und Speicher nicht eingesetzt werden. Diese Leitungen sind zwar bis 95 °C zulässig, doch das Material altert und verhärtet schnell beim Einsatz mit Temperaturen über 65 °C. Bei handbeschickten Anlagen sollte keinesfalls Verbundrohr eingesetzt werden, da dies beim Versagen von Sicherheitseinrichtungen bei spätestens 125 °C platzt!
Für den Anschluß der Heizung im Haus (ab dem Mischer!) bis hin zu den Heizkörpern ist Mehrschicht-Verbundrohr die ideale Lösung. Die Montage kann mit TH-Profil mit einer Handpresse oder mit Klemmringverschraubungen ausgeführt werden.
Für alle diese Systeme können Sie über uns alles Material beziehen. Gerne beraten wir Sie auch hinsichtlich der Auswahl.

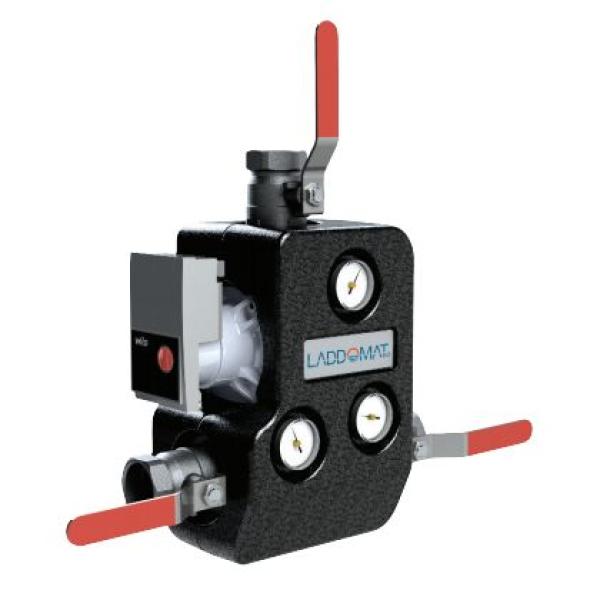

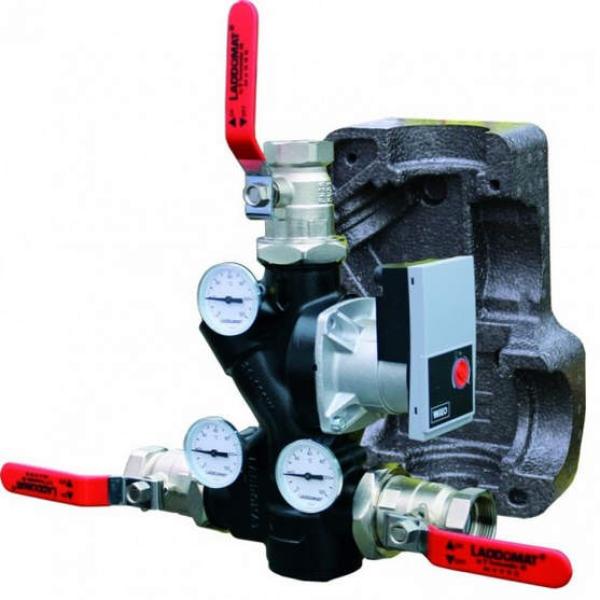

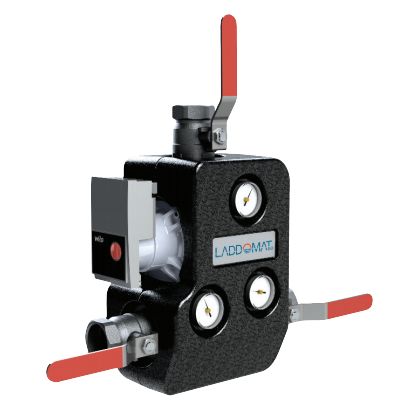

Bitte beachten Sie beim Einbau jedes Typs des Laddomats die Regeln,
die in der Gebrauchs- und Montageanleitung für den Laddomat 21-100 aufgeführt sind!
