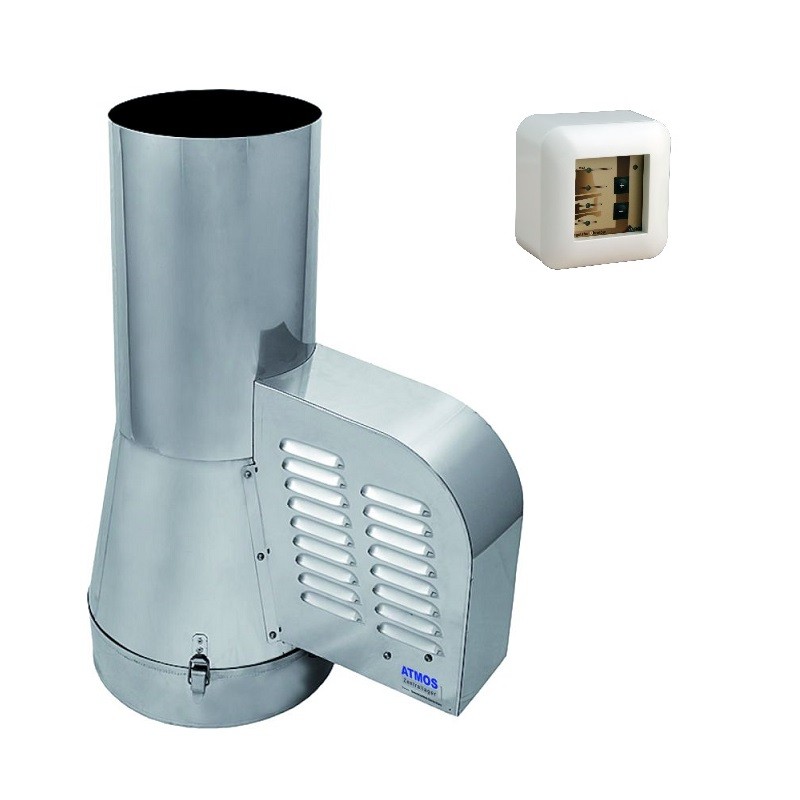

Rauchsauger SUB rund mit 12-stufigem Regler

Edelstahl Rauchsauger rund mit 12-stufigem Drehzahlregler

Für Zugprobleme im Schornstein

Mündungsöffnung 150 mm oder 200 mm

Ausführung Edelstahl blank

Als Aufsatz auf doppelwandige und einwandige Edelstahlschornsteine

Bei ungünstiger Wetterlage, fehlerhafter Auslegung des Schornsteins oder ungünstiger Positionierung kann es vorkommen, daß der Zug in Ihrem Schornstein für Ihren Heizkessel nicht ausreicht.
Die Abgase werden nicht zuverlässig und gleichmäßig abgeleitet und die Betriebssicherheit ist nicht gewährleistet.

Ein Rauchsauger ist dann die ideale und oft preisgünstigste Lösung für Sie.

Rauchsauger montiert auf einem doppelwandigen Edelstahlschornstein auf einem einstöckigen Bungalow (Flachdach) für einen ATMOS Holzvergaserkessel.

Der Rauchsauger sorgt für den nötigen Unterdruck, um den erforderlichen Zug des Schornsteins zu gewähren.

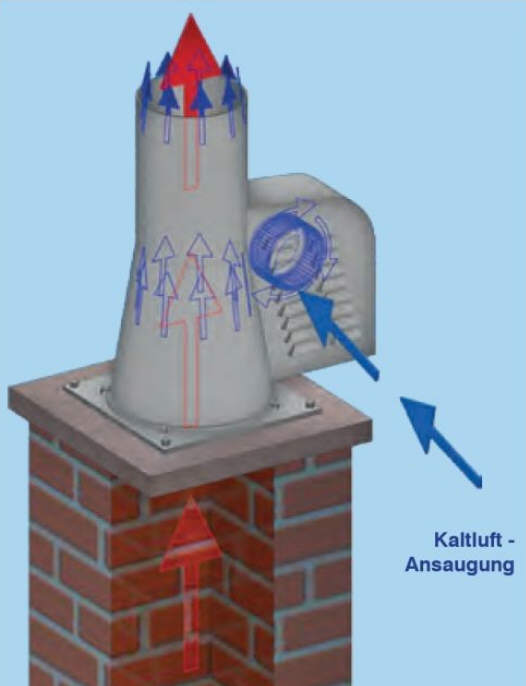

Funktionsweise:

Der Rauchsauger wird oben auf die Schornsteinmündung montiert.
Die gesamte Antriebstechnik ist außerhalb des Abgasstroms installiert und kommt nicht mit diesem und eventuellem Ruß in Berührung.
Das elektrische Gebläse sorgt durch den produzierten Luftstrom dafür, daß im Schornstein ein Sog (Unterdruck) entsteht, der alle Rauchgase herauszieht.
Das Prinzip ist das einer Injektorpumpe.



Einsatzgebiet:

Ein Rauchsauger eignet sich für alle Feuerstätten und Brennstoffe, bei denen ein bestimmter Zug im Schornstein eingehalten werden muß, den der Kaminzug alleine nicht erbringen kann.
Geeignet für alle Brennstoffe wie Holz, Pellets, Hackschnitzel, Kohle, Öl, Gas...



Technische Daten:

Typ	150 mm	200 mm
Material	0,6 mm Edelstahl 1.4404, säureresistent
max. Rauchgastemperatur	400 °C
Umgebungstemperatur min. / max.	-30°C / +65°C
Elektrischer Anschluß	230 V, 50 Hz
Elektrischer Leistungsaufnahme	max. 94 W	max. 141 W
Schutzklasse	IP34
Maximale Fördermenge	300 m³/h	450 m³/h
Maximal erzeugbarer Unterdruck	42 Pa	29 Pa
Stromverbrauch bei Volllast	94 W	141 W

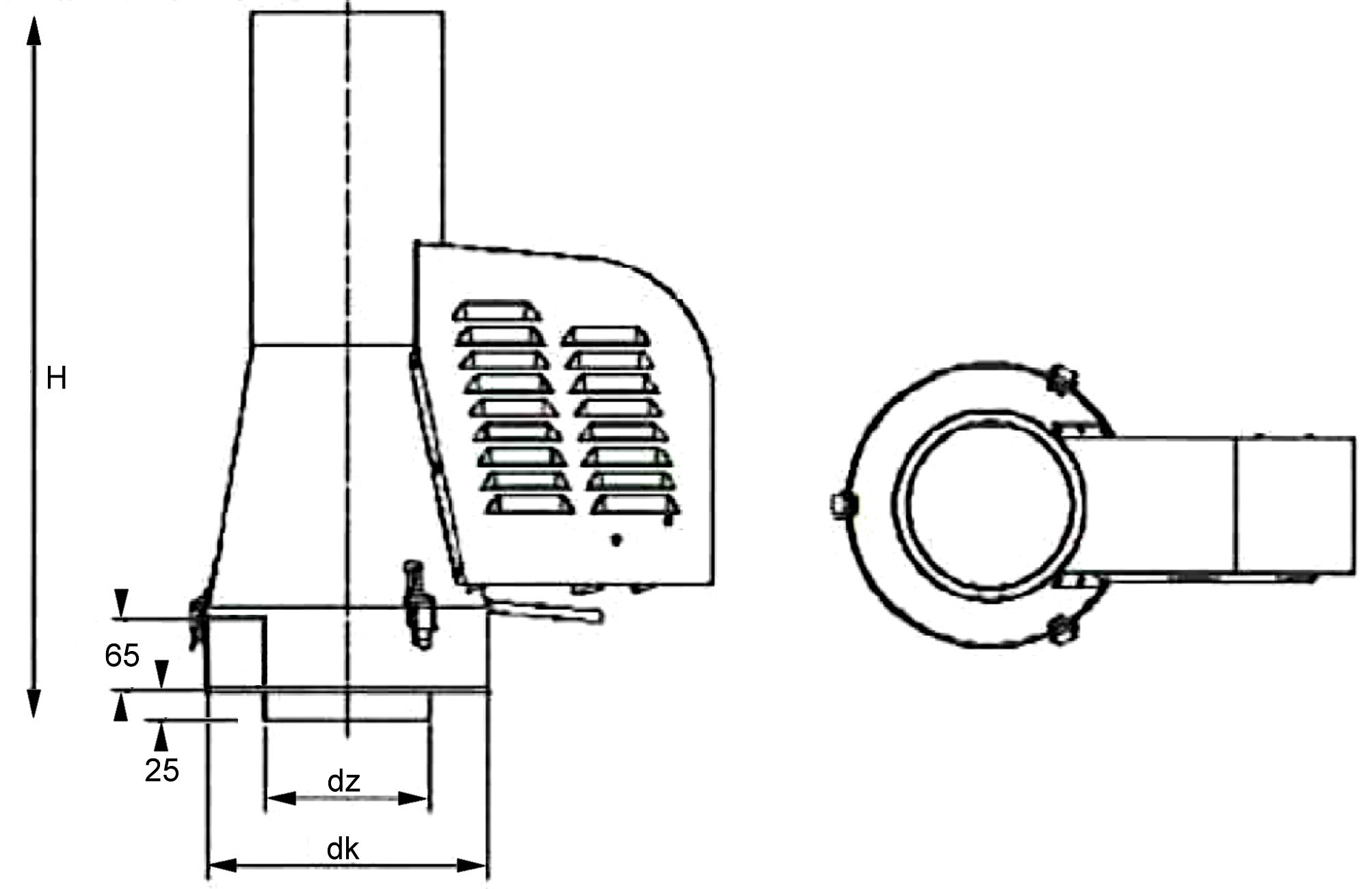

Innenrohrdurchmesser (dz)	147 mm	197 mm
Bauhöhe (H)	637 mm	686 mm
Durchmesser Basis (dk)	253,3 mm	303 mm
Gewicht	7,2 kg	9,4 kg



Eigenschaften:

• Passend für alle Schornsteine, Heiz- und Lüftungsanlagen mit rundem Querschnitt
• Einsetzbar für alle Brennstoffe: Holz, Pellets, Steinkohle, Briketts, Gas, Öl....
• Edelstahl 1.4404
• Keine Reduzierung des Schornsteinquerschnitts
• Bei abgeschaltetem Sauger keine Behinderung des normalen Schornsteinzugs

Unten verfügt der Rauchsauger über eine Abdeckung für die Isolierung von doppelwandigen Schornsteinen bis zu einem Außendurchmesser von 250 mm bzw. 300 mm.
Das Innenrohr paßt in Edelstahlschornsteine und auch runde keramische Schornsteine mit dem angegebenen Nenndurchmesser.

Der Rauchsauger wird mit dem mitgelieferten Drehzahlregler bequem vom Heizraum aus gesteuert.
12 Geschwindigkeitsstufen sind für den Ventilator wählbar.

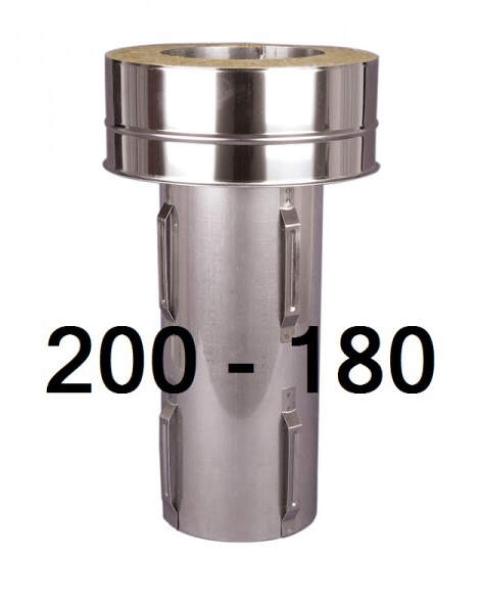

Schornsteinadapter:

Für die Rauchsauger haben wir jeweils auch Adapter von 150 mm auf 160 mm oder 130 mm bzw. von 200 mm auf 180 mm.
Diese können Sie in der Auswahl hinzufügen.


Hersteller:

Subtiel Kontor GmbH, Säuritzer Str. 3, 01906 Burkau, Deutschland, info@subtiel.com
