Durchlauferhitzer-Set für Öl- und Gasheizungen mit Pumpe

Durchlauferhitzer-Set für Öl- und Gasheizungen mit Pumpe

Dieses Set haben wir speziell für Öl- und Gasheizungen zusammengestellt, die mit Photovoltaik-Strom unterstützt werden sollen.
Bei diesem Set können Sie zwischen zwei verschieden Pumpentypen wählen.

Ein Brauchwasser-Speicher (Emailliert oder Edelstahl) hat mindestens einen eingebauten Wärmetauscher, über den die Öl- oder Gasheizung / Gastherme das Brauchwasser erwärmt. Diesen benutzt die hier angebotene Zusammenstellung zur Beheizung des Brauchwassers.
Gerade in Anbetracht der heutigen Situation ist es sinnvoll, Gas oder Öl zu sparen und PV-Strom in die Anlage einzubinden.
Hier gibt es drei Möglichkeiten:

• Einbau als Elektroheizstab im Brauchwasser-Speicher, im Frischwasser
• Einbau als Durchlauferhitzer neben dem Brauchwasser-Speicher im Frischwasser

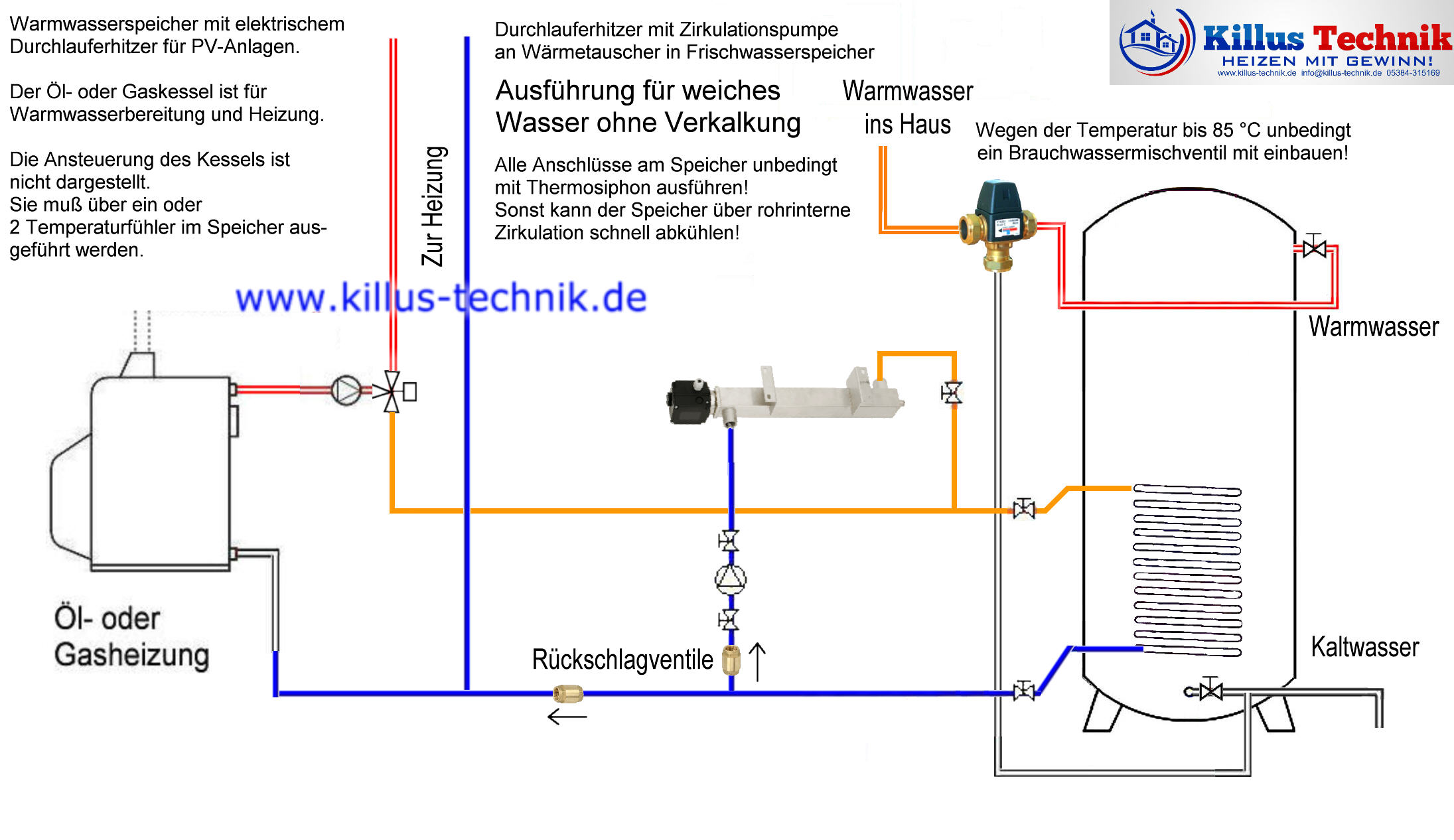

• Einbau im Heizungswasser parallel zum Heizkessel, wie hier angeboten

Um zusätzliche Energie zu sparen, sind unsere Durchlauferhitzer mit einer effizienten PIR-Isolierung versehen.

Folgende Nachteile hat der Einbau im Brauchwasserspeicher:

• Das Einschraubgewinden des Heizelements ist oft metallisch. Bei diesen ist kein isolierter Einbau möglich und der Speicher kann angegriffen werden, wenn die vorhandene Schutzanode (Magnesiumanode oder Correx Fremdstromanode) nicht genügend Strom aufbringen kann, um den Speicher zu schützen. Das hat zur Folge, daß der Speicher über kurz oder lang undicht wird (durchrostet) und ausgetauscht werden muß. Ein Einschraubgewinde aus Edelstahl wird in einem Gewindestutzen aus Eisen (Stahl) vom Frischwasser angegriffen, was zur Zerstörung von Speicher und Heizelement führt.
• Je nach Wasserhärte bildet sich eine mehr oder weniger ausgeprägte Kalkschicht auf den Heizelementen, welche beim Abplatzen diese beschädigt (Kavitation). Dies ist kein Garantiefall!
• Die Einbauposition des Heizstabs ist oft im oberen Teil des Speichers, wodurch keine volle Speicherladung möglich ist. Das erwärmte Wasser ist leichter und steigt auf. Das schwere, kalte Wasser bleibt unten im Speicher liegen.

Aus den oben genannten Gründen ist die externe Anbindung mit Betrieb im Heizungswasser eine deutlich effektivere und langlebigere Lösung!

Der Einbau außerhalb des Brauchwasserspeichers mit Heizungswasser hat folgende Vorteile:

• Kein Kalk auf den Heizelementen!
  Der Heizstab kommt nie mit dem Brauchwasser in Berührung, da er im Heizungskreislauf arbeitet.
• Korrosionsschutz des Speichers ist weiterhin gegeben!
  Das Eisen des Speichers wird nicht verstärkt angegriffen.
• Volle Speicherladung!
  Der Durchlauferhitzer kann über einen unten eingebauten  Wärmetauscher den gesamten Speicher aufheizen, ebenso wie der Heizkessel.

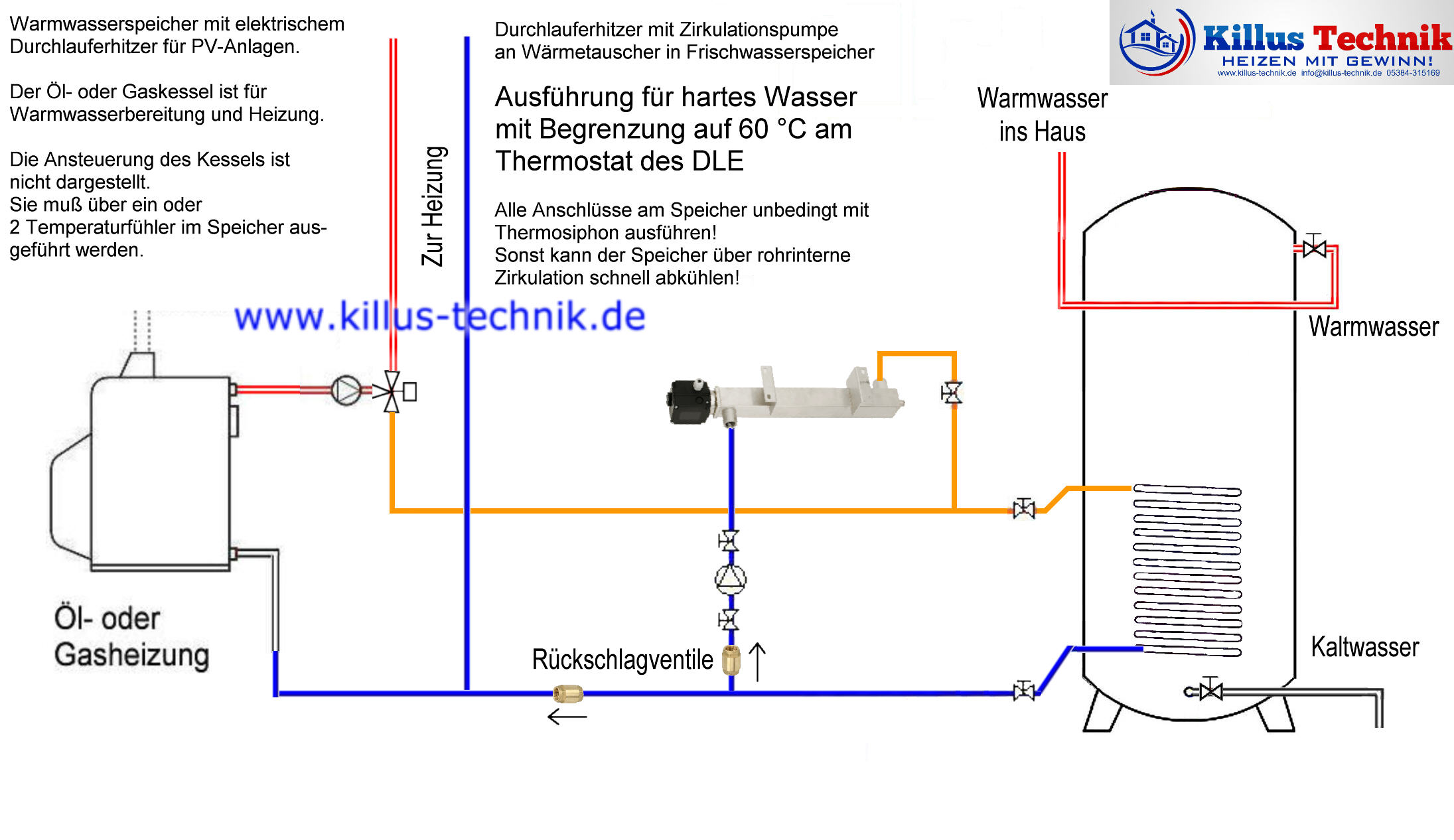

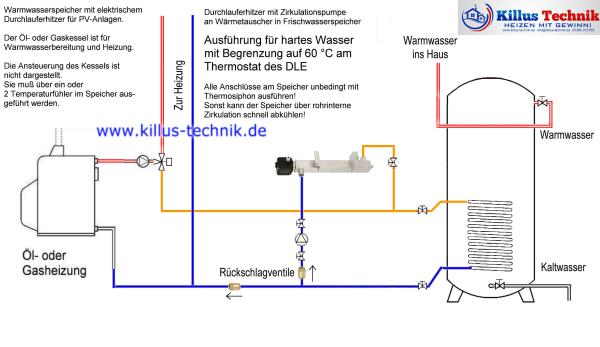

• Bei hartem Wasser kann durch eine Temperaturbegrenzung am Thermostat des PV-Vario-Heizers auf ca. 60 °C die Kalkbildung am internen Wärmetauscher weitgehend vermieden werden.

Unser Edelstahl-Set ist mir verschieden Hocheffizienzpumpen erhältlich:

• WITA go.future 2 LCD

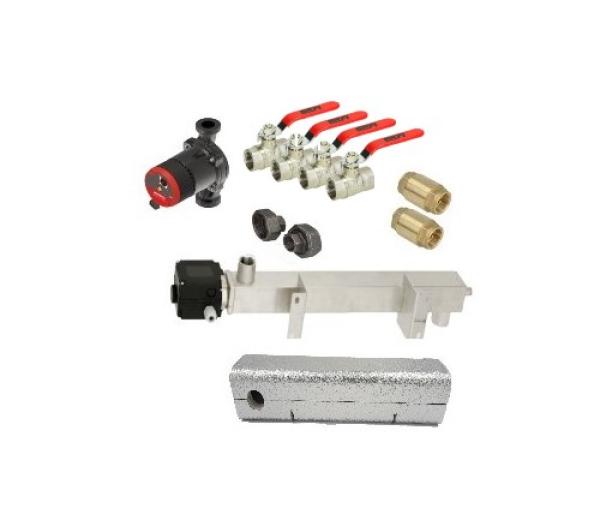

• Armstrong Optimo Basic

Tipp:

Möchten Sie einen Trinkwasserspeicher mit einer höheren Temperatur laden, sollten Sie unbedingt ein Brauchwassermischventil mit bestellen, damit sich niemand am Brauchwasser verbrühen kann!

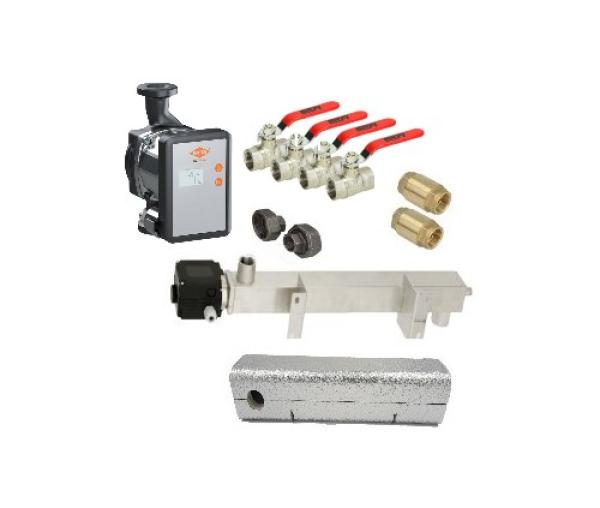

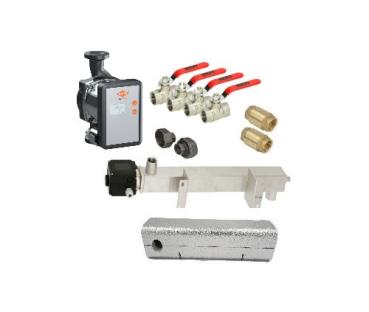

Lieferumfang je nach Auswahl:

• 1 x Durchlauferhitzer (nach Auswahl)
• 1 x Hocheffizienzpumpe (nach Auswahl)
• 1 x ESBE VTA322 Brauchwassermischventil (nach Auswahl) # 512240618
• 1 x PIR-Isolierung
• 1 x Pumpenverschraubung, 2er Set 1" IG x 1½" Überwurfmutter #512261310
• 2 x Rückschlagventil Messing 1" IG #512251280
• 4 x WESA Kugelhahn Messing vernickelt 1" IG/IG mit Stahlblechhebel rot l#116338764

Leistungstoleranz: +5% bis -10%


	Die fabrikmäßige Verdrahtung des DLE mit PV-Vario-Heizer. Deutlich sind die 6 Enden der Heizwiderstände mit dem M4 Gewinde zu erkennen. Die beiden eingeschraubten Brücken bilden den herauszuführenden Anschluß für den Neutralleiter (N). Durch den geschraubten Anschluß sind Änderungen in der Verschaltung von Fachleuten leicht ausführbar.

Wichtig: der Nulleiter muss beim PV-Vario immer am Sternpunkt (2 Messingbrücken mit 3 x M4 Gewinde) angeschlossen werden, auch bei Betrieb an 400V oder mit Gleichstrom!

Der Einbau muss mit dem Auslauf höher als der Zulauf erfolgen. Aggressive Inhaltsstoffe im Wasser sind nicht zulässig. Eine vollständige Entlüftung muss sichergestellt werden. Der Hersteller übernimmt keine Gewährleistung für Schäden, die durch Korrosion der medienberührten Teile, Verkalkung oder Verschmutzung der Heizstäbe sowie unsachgemäßen oder zweckentfremdeten Einsatz entstehen.
Hinweis: Der elektrische Anschluss darf nur von einer Elektrofachkraft (nach VDE 0100) erfolgen.
