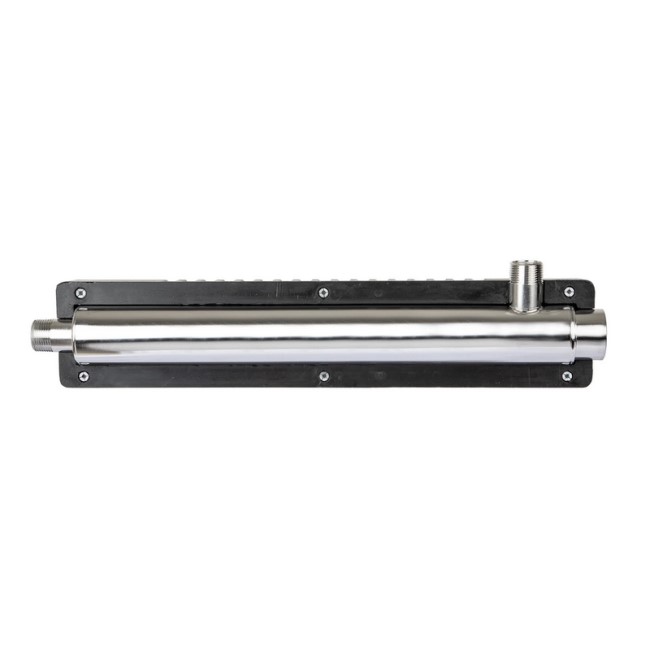

Askoma AskoFlow Durchlauferhitzer Gehäuse DLE 530 inkl. Anschluss-Set 1"

Askoma Durchlauferhitzer DLE 530 inkl. Anschluss-Set

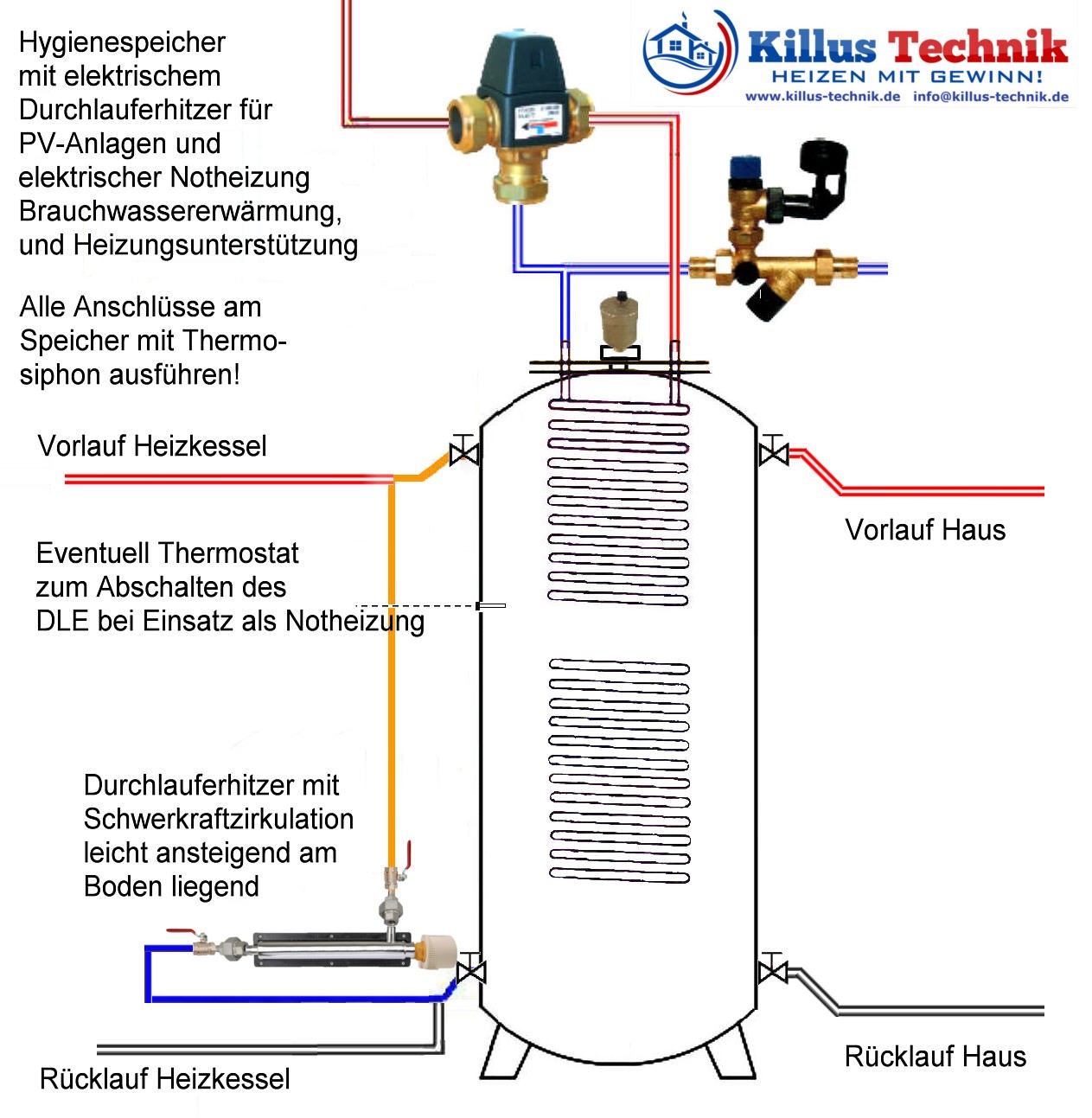

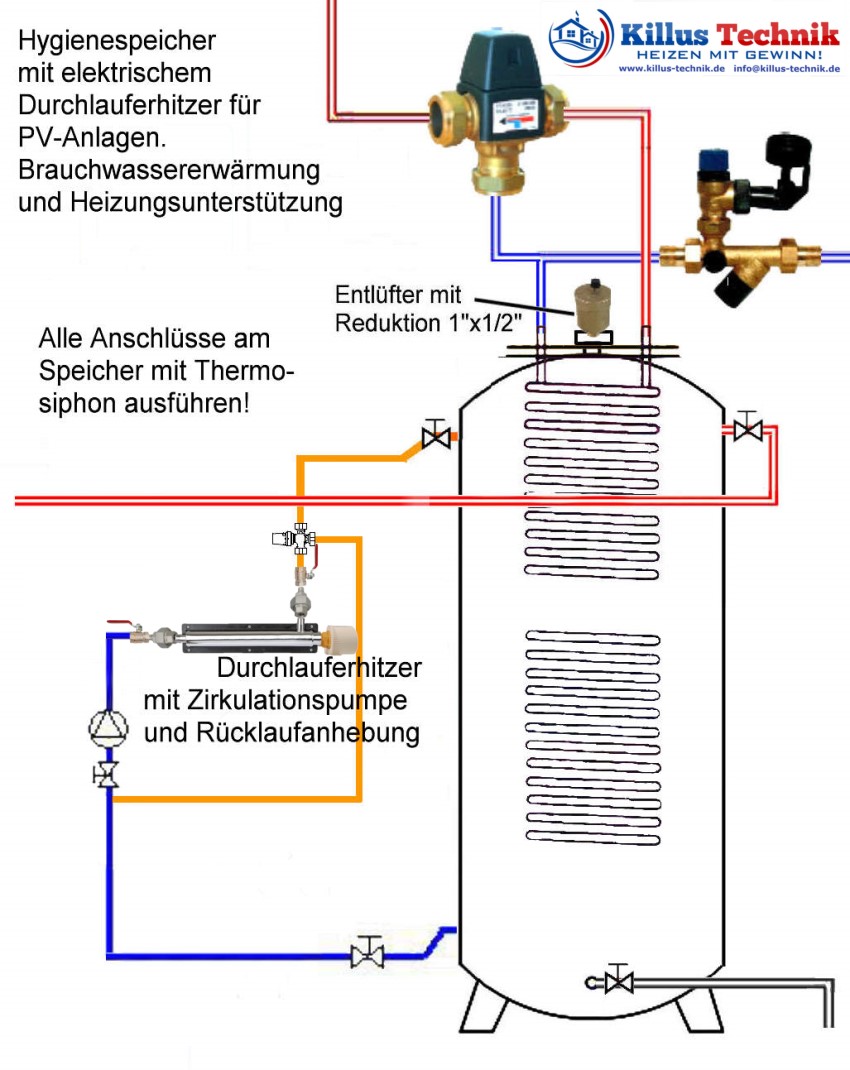

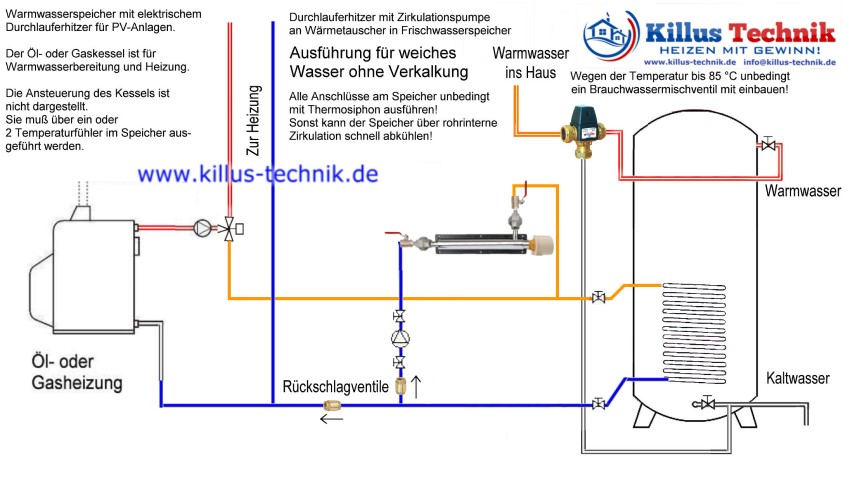

Ein optimales Set zur Erwärmung von Trink- und Heizungswasser mittels Heizstab. Der Einbau in der Rohrleitung ermöglicht, dass die Energie (Wärme) oben im Speicher geladen werden kann und so unmittelbar zur Verfügung steht. Der Heizstab ist optional wählbar.

Anschluss-Set:

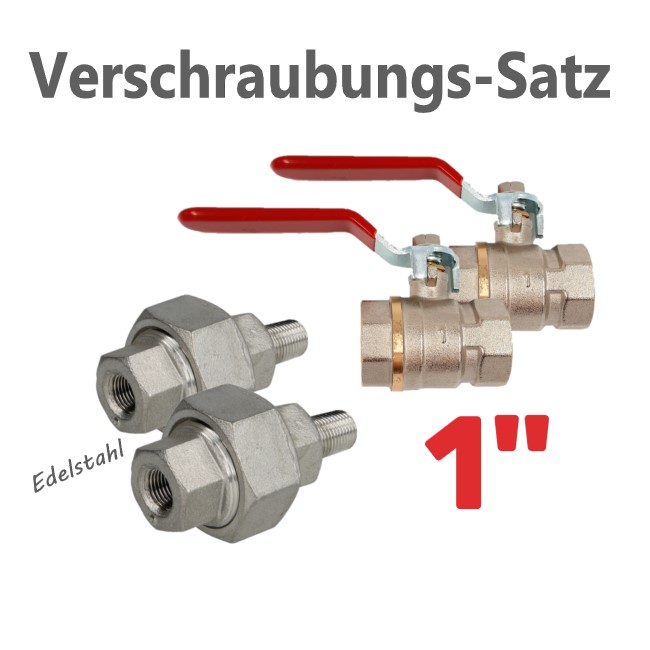

Das Anschluss-Set (Verschraubungs-Satz) besteht aus zwei Edelstahl-Verschraubungen 1" IG/AG und zwei Kugelhähne 1" IG/IG mit Langhebel und Stopfbuchse.


Warum Kugelhahn mit Stopfbuchse?

Wir haben selbst die unangenehme Erfahrung machen müssen: Es muss etwas an der Heizung montiert werden, alle Anschlüsse am Speicher sind mit Kugelhähnen versehen, die jedoch seit längerem nicht bewegt worden sind. Kaum dreht man den Kugelhahn zu, tropft dieser an der Spindel und es bleibt nichts anderes übrig, als das Wasser abzulassen und den Kugelhahn auszutauschen. Ärger, Zeit und Arbeit die so nicht geplant und gewünscht ist.
Wir möchten Ihnen diese unangenehme Überraschung ersparen und haben daher qualitativ hochwertige Kugelhähne mit Stopfbuchse im Anschluss-Set aufgeführt. Sollte mal ein Kugelhahn an der Spindel tropfen, können Sie die Stopfbuchse nachziehen und so die Undichtigkeit im Handumdrehen beheben.

Optional:

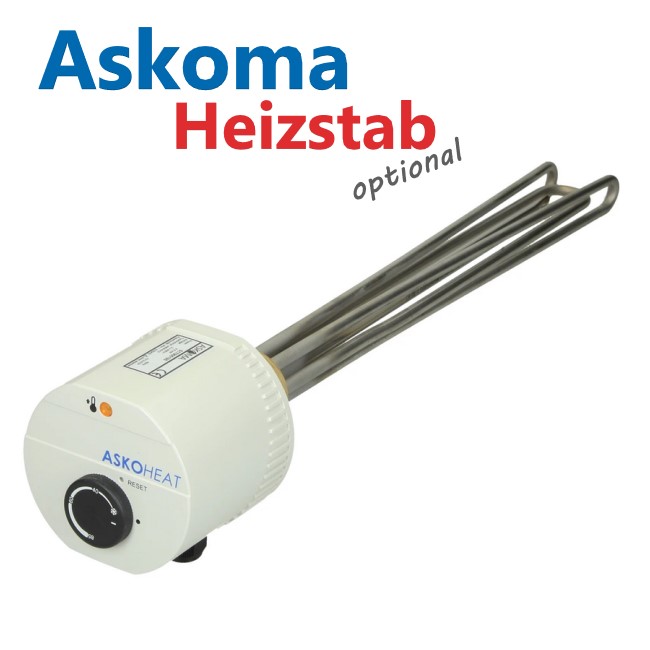

Wählen Sie den passenden Heizstab in der Auswahl gleich mit aus:

• Heizstab 1 kW
• Heizstab 1,5 kW
• Heizstab 2 kW
• Heizstab 2,5 kW
• Heizstab 3 kW
• Heizstab 3,8 kW
• Heizstab 4,5 kW

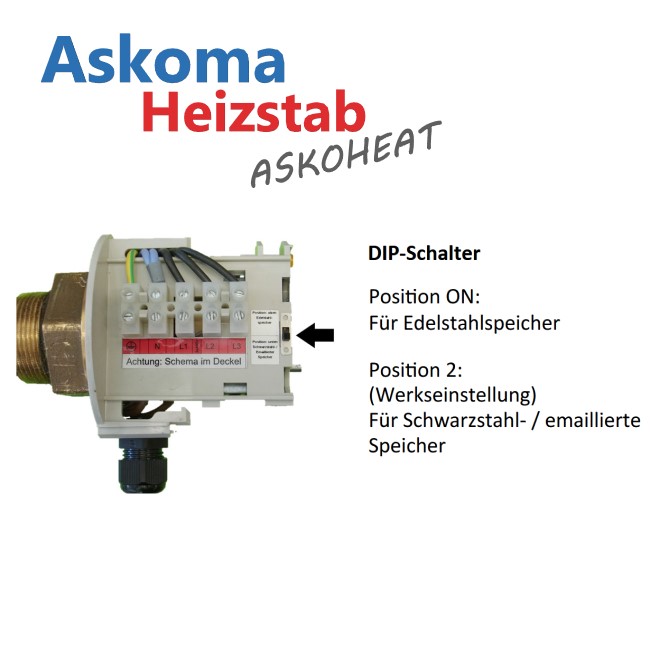

Der Heizstab ist zur Erwärmung von Brauch- und Heizungswasser geeignet und kann auch als Notheizung eingesetzt werden, sollte die Heizung mal ausfallen. Es besteht auch die Möglichkeit den Heizstab als Zusatzheizung für Luft-/Wasser-Wärmepumpen und Solaranlagen zu verwenden.

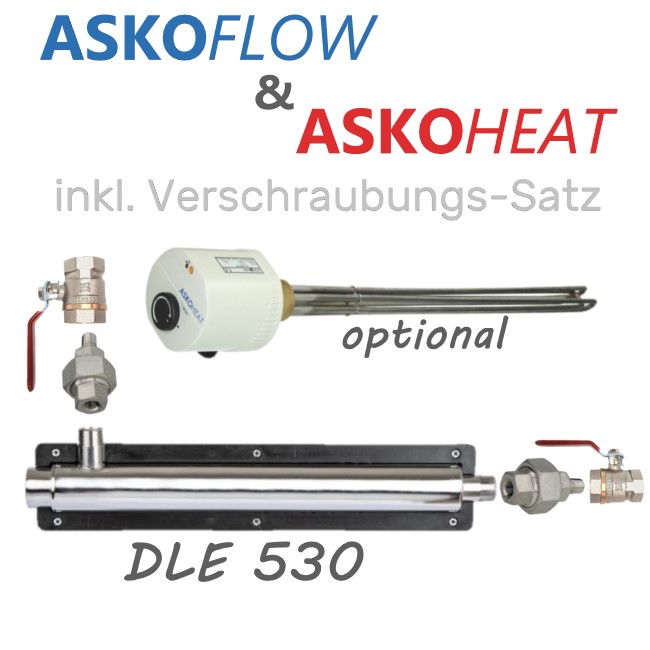

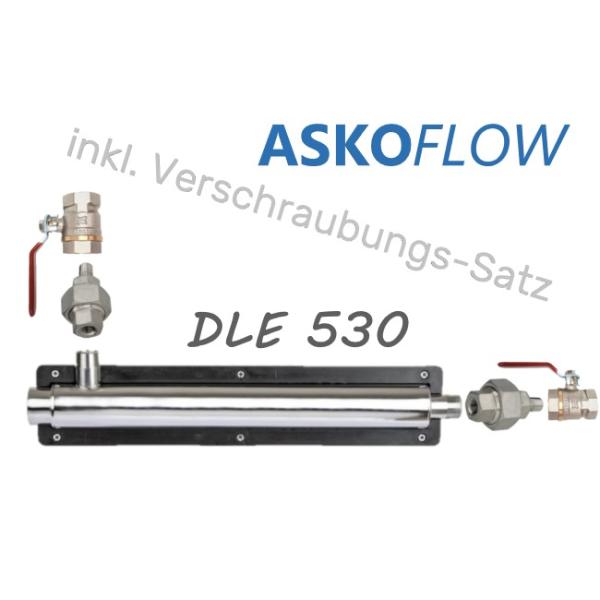

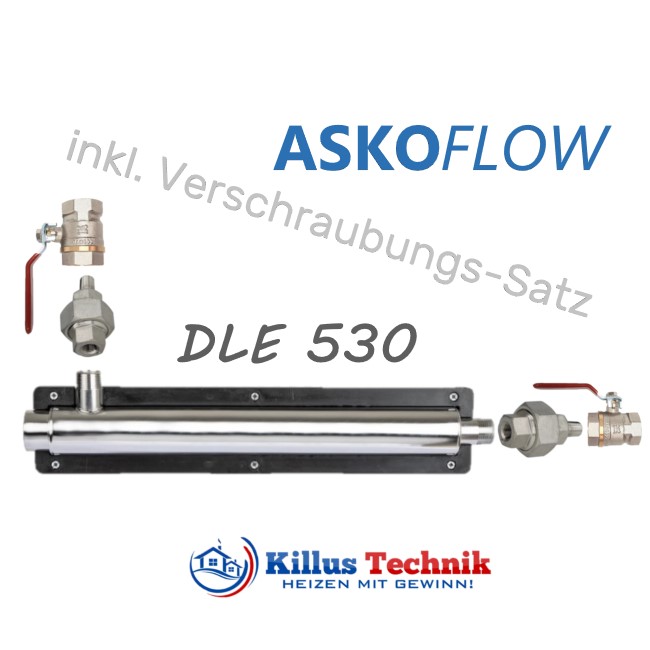

Lieferumfang:

• 1x AskoFlow DLE 530
• 2x Edelstahl-Verschraubung flachdichtend 1" IG/AG
• 2x Kugelhahn 1" IG/IG mit Stopfbuchse und Langhebel
• optional Heizstab (nicht modulierend ansteuerbar)



Isolierung:

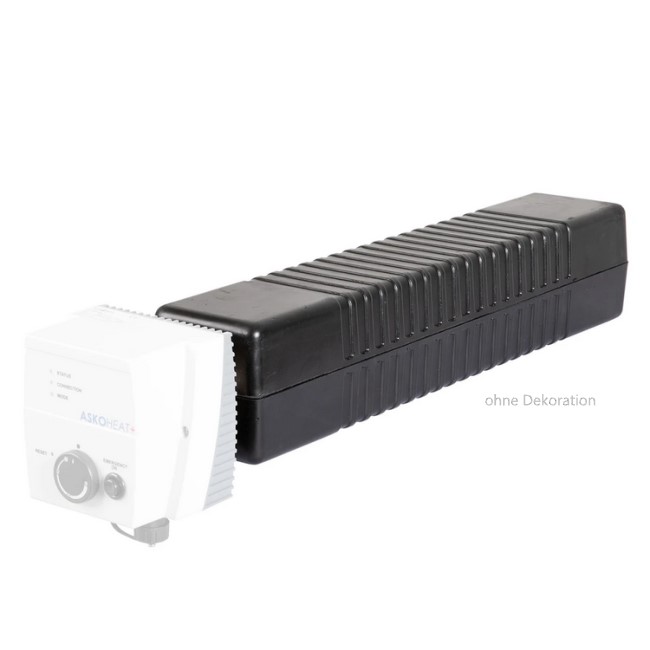

Die Isolierung ist aus schwarzem PU Hartschaum IHS 3080 und hat eine Dämmstärke von 20 mm.

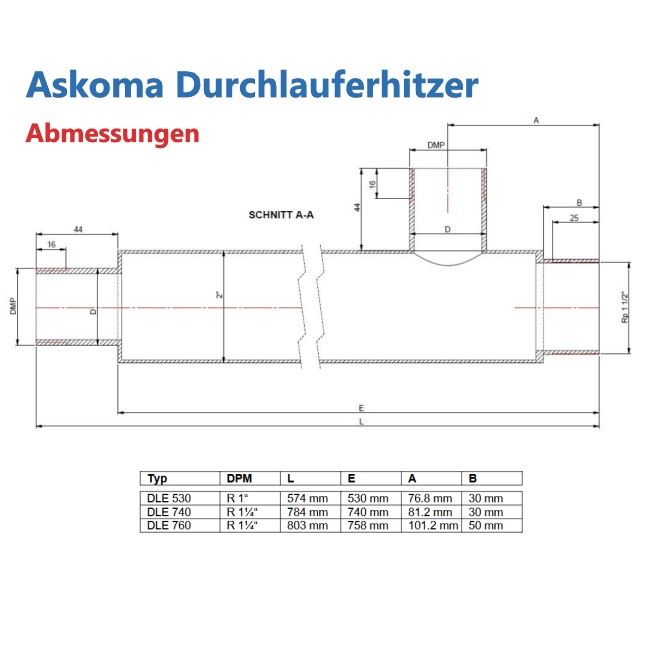

Technische Daten:

• Anschlussgewinde Heizstab: 1 1/2" IG

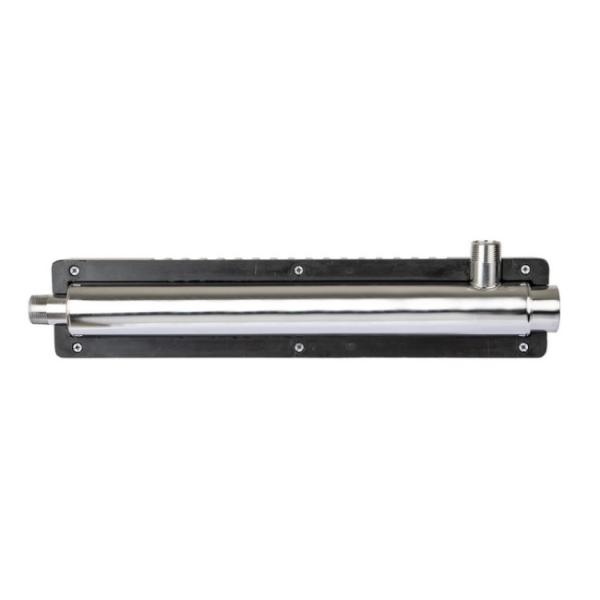

• Material Durchlauferhitzer: ACCIAIO INOX AISI304L (V2A 1.4301)
• Material Isolierung: PU Hartschaum IHS 3080 schwarz
• Anwendungsbereich: Trink- oder Heizungswasser
• Anschlussgewinde Wasser: 1" AG
• Einbaulänge Heizstab: max. 500 mm



Montage:

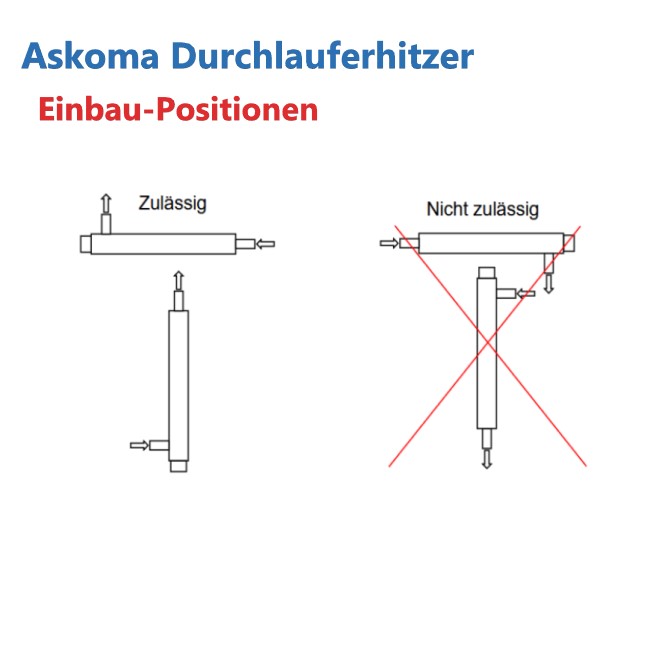

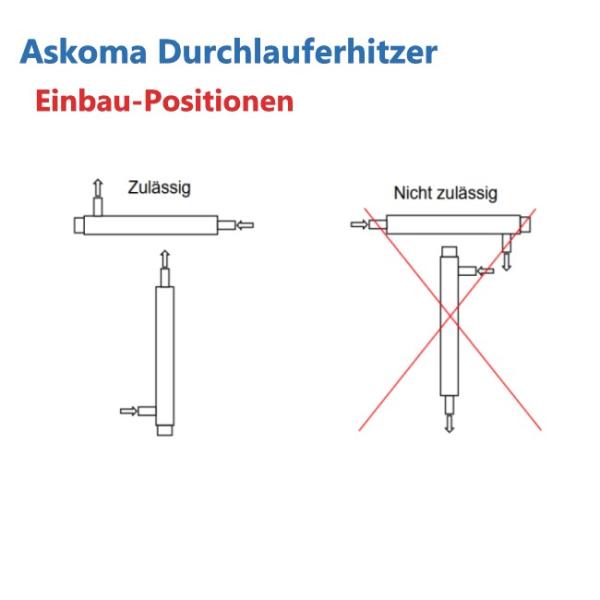

Die Montage kann waagerecht oder senkrecht erfolgen. Der Wasseraustritt muss immer oben sein, damit eine Entlüftung möglich ist. Bitte achten Sie darauf, dass sich der Durchlauferhitzer nicht selbstständig entleeren kann und, falls der Einbau im Rohrsystem erfolgt, der Durchlauferhitzer unten eingebaut wird. Zu brennbaren Gegenständen muss genügend Abstand gewahrt sein.

Wir empfehlen alle Anschlüsse am Durchlauferhitzer mit Hanf abzudichten. Der Heizstab (unabhängig vom Hersteller) darf nicht mit Flach- oder O-Ring-Dichtung montiert werden, da die Stirnfläche des Durchlauferhitzers-Gewindes zu scharfkantig ist. Eine Flachdichtung würde "durchgestanzt" und ein O-Ring würde rausgedrückt werden.

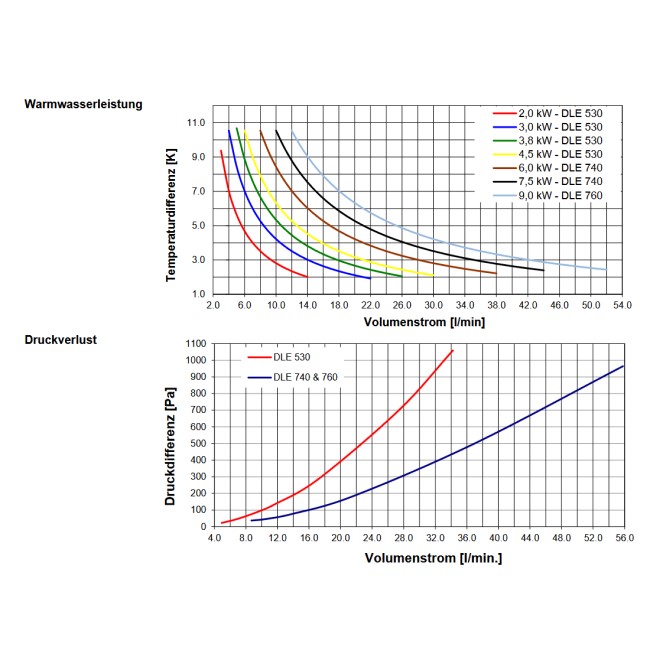

Minimaler Volumenstrom:

• 2,0 bis 4,5 kW: 5 l/min.
• 6,0 kW: 9 l/min.
• 7,5 kW: 15 l/min.
• 9,0 kW: 20 l/min.

• 2,0 bis 4,5 kW: 2 l/min.
• 6,0 kW: 3 l/min.
• 7,5 kW: 4 l/min.
• 9,0 kW: 5 l/min.



Wasserhärte:

Bei Anschluss im Frischwasser (Brauchwasser) ist zwingend auf die Wasserhärte zu achten. Denn das immer neu einströmende kalkhaltige Wasser führt dazu, dass sich Kalkablagerungen auf den Heizelementen des Heizstabs absetzen und es durch Kavitation zu Beschädigung des Heizstabs kommt (kein Garantiefall!). Daher ist darauf zu achten, dass entweder das Wasser enthärtet oder der Heizstab regelmäßig entkalkt wird.


WICHTIG:

In folgenden Fällen darf der Durchlauferhitzer nicht in Betrieb genommen werden, wenn:

• die Möglichkeit besteht, dass das Wasser im Durchlauferhitzer gefroren ist.
• kein Wasserdurchlauf vorhanden ist.
• sich kein Wasser im Durchlauferhitzer befindet.
• der minimale Eingangsdruck 0,1 bar unterschritten ist.
• der maximale Eingangsdruck 6,0 bar übersteigt.

Bei Nichteinhaltung kann zu Überhitzung, Dampfbildung und anderen unerwünschten Effekten führen, was zum Verlust der Herstellergarantie führen kann. Bitte lesen Sie die Montageanleitung sorgfältig.


Hersteller:

ASKOMA AG, Industriestrasse 1, CH-4922 Bützberg, Schweiz, info@askoma.com
Industriebedarf Castan GmbH, Steinbeisstraße 20-22, 71691 Freiberg am Neckar, Deutschland, info@castan.de
OEG GmbH, Industriestr. 1, 31840 Hess. Oldendorf, Deutschland, info@oeg.net
