Edelstahl-Solarspeicher mit 2 Wärmetauscher Typ ESO 300
TWL Edelstahl-Solarspeicher mit 2 Wärmetauscher
Eine kompromisslose Lösung in Sachen Lebensdauer, Wartung und Trinkwasserqualität!
Speicher für Warmwasser (Brauchwasser, Trinkwasser) kommen überall dort zum Einsatz, wo immer wieder in kurzer Zeit mehr Warmwasser benötigt wird, als durch den Energielieferant gleichzeitig erwärmt werden kann. Dies sind vor allem Anwendungen mit vielen Duschen, wie etwa eine Sportanlage oder Schule. In den Benutzungspausen wird dann das Wasser nachgeheizt und im Speicher vorgehalten.

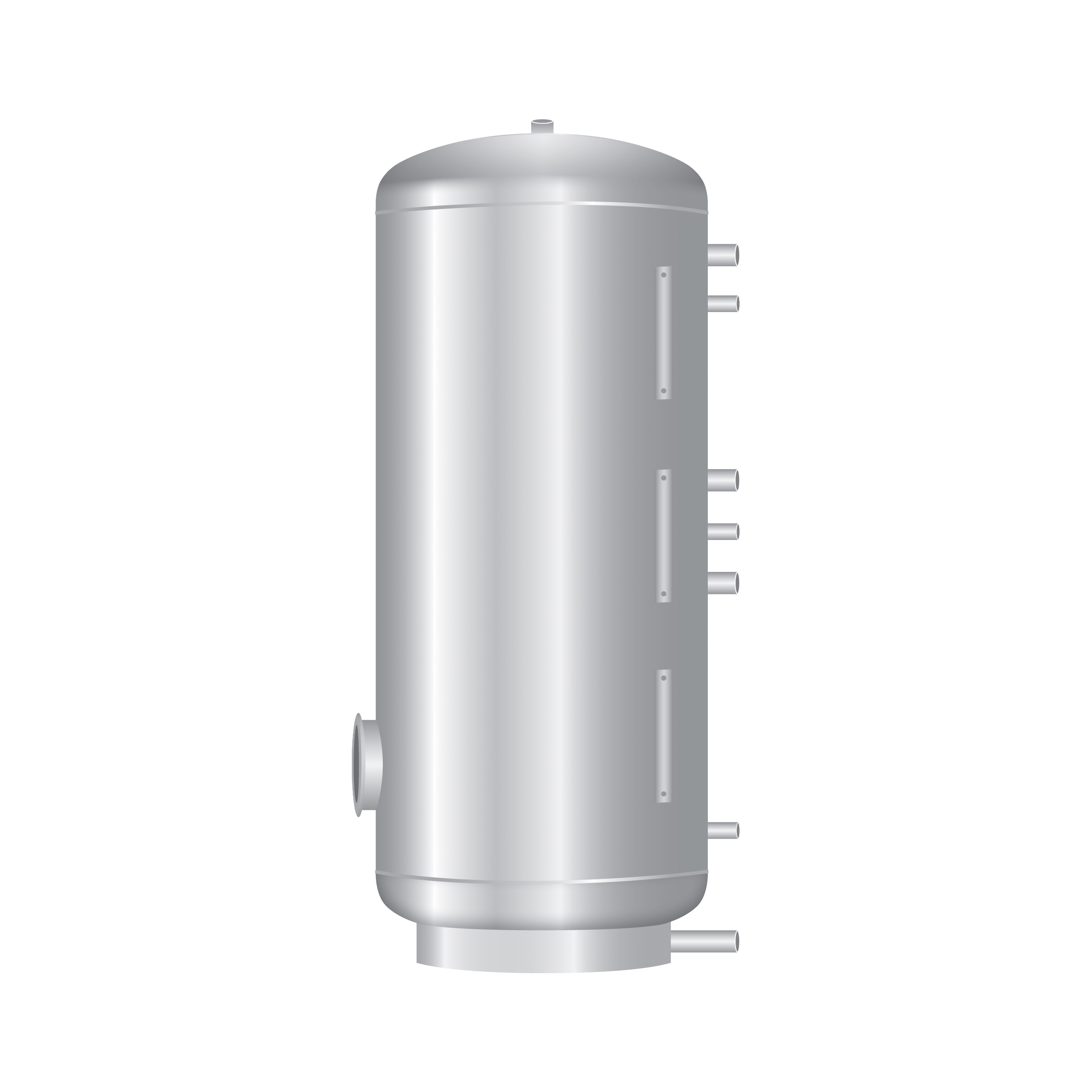

Unser Edelstahl-Brauchwasser-Solarspeicher ist ideal für wartungsfreie und qualitativ hochwertige Trinkwasseraufbereitung. Der Behälter ist aus hochwertigem Edelstahl V4A (Werkstoff 1.4571) nach DIN 4753 und DIN EN 12897 gefertigt und verfügt über zwei fest eingeschweißten Glattrohr-Wärmetauschern. Durch die rostfreie Materialeigenschaft kann auf eine Opferanode verzichtet werden. Dadurch entfallen zum einen Ablagerungen, die manchmal durch solche Anoden verursacht werden und zum anderen sind entsprechende Wartungsarbeiten am Speicher nicht mehr notwendig.

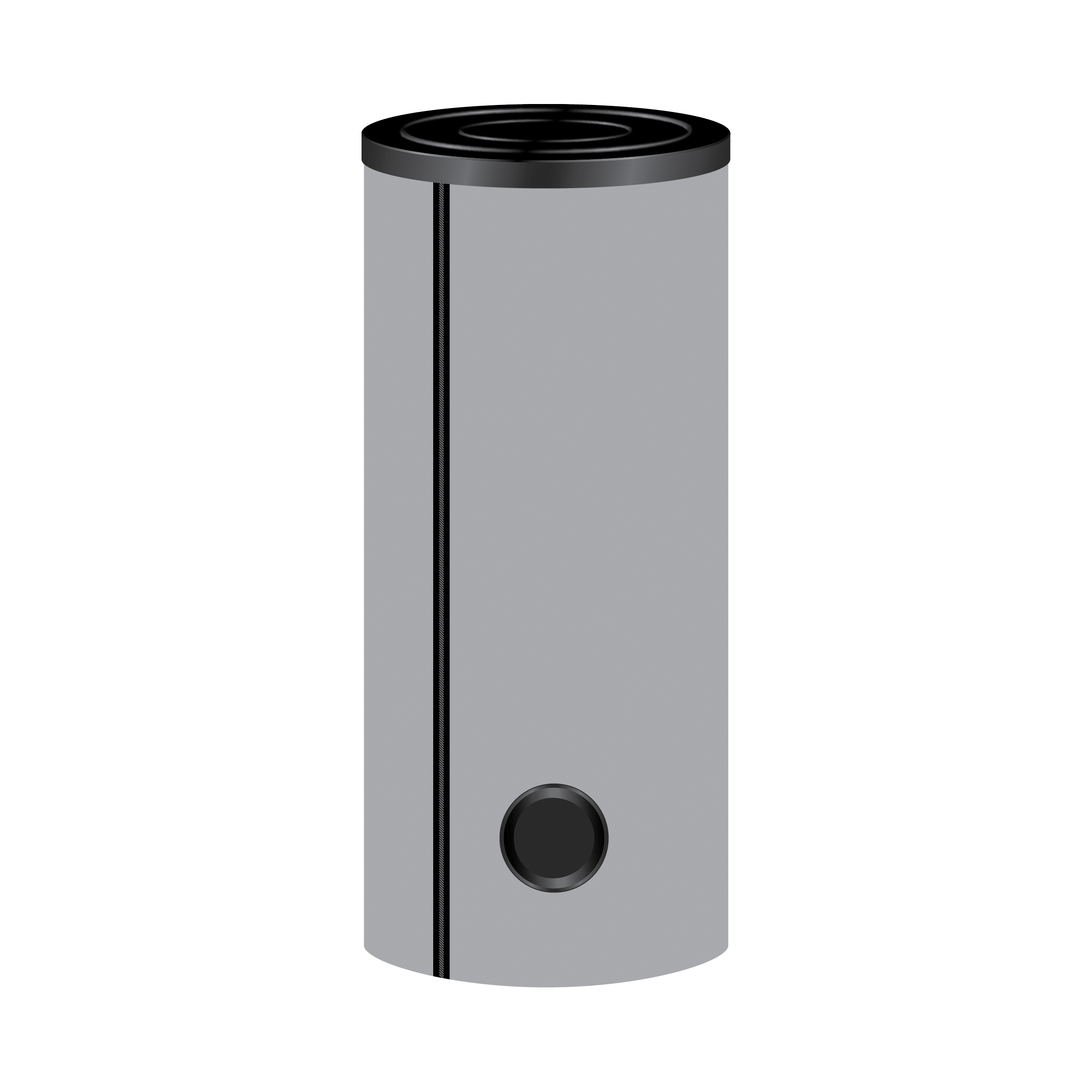

Die Speicher werden mit ÖkoLine-B Isolierung Energieeffizienzklasse B geliefert. Die Isolierung wird "lose" mitgeliefert und kann nachträglich am Speicher montiert werden.
Einsatzbereich:
Nur für Trinkwasser in Verbindung mit Heizungs- und SolarthermieanlageSie haben die Wahl:
Konfigurieren Sie den Speicher nach Ihren Wünschen!
- Flanschplatte -> mit oder ohne Muffe
Soll über einen Heizstab / Heizpatrone der Speicher geladen werden, ist eine Flanschplatte mit Muffe erforderlich. Unsere Flanschplatte hat eine 1 1/2" Muffe, da die meisten Heizstäbe ein 1 1/2" Anschlussgewinde haben. Besonders in der heutigen Zeit, kann über einen Heizstab schnell und kostengünstig PV-Strom für die Brauchwassererwärmung genutzt werden.
Fertigung:
- aus hochwertigem Edelstahl V4A (Werkstoff 1.4571) nach DIN 4753 und DIN EN 12897 gefertigt

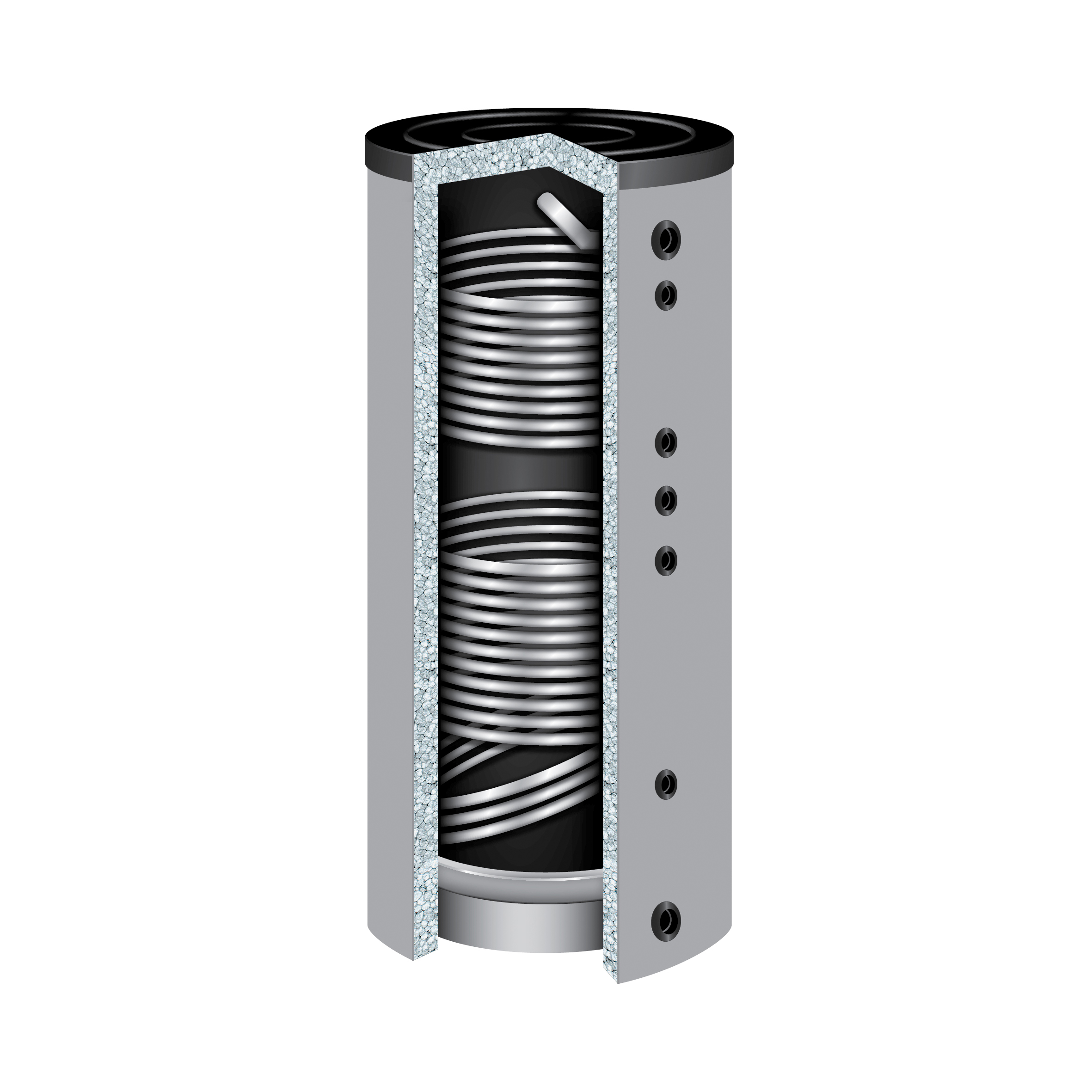

- mit 2 Glattrohr-Wärmetauscher
- mit ÖkoLine-B Isolierung (lose mitgeliefert)
- Elektroheizstab über Flanschplatte mit Muffe nachrüstbar
- zulässiger Druck Pufferspeicher 10,0 bar
- zulässiger Druck Glattrohr-Wärmetauscher 25,0 bar
- zulässige Temperatur Pufferspeicher 0 - 95 °C
- zulässige Temperatur Glattrohr-Wärmetauscher 0 - 110 °C
WICHTIG:
Die Edelstahlspeicher sind bis max. 250 mg/l Chloridgehalt zugelassen. Bei höheren Werten entfällt die Herstellergarantie!
Isolierung:
ÖkoLine-B Isolierung
Bereitschaftswärmeaufwand: 1,60 kWh/24 h
Warmhalteverlust: 66,7 W
Durchmesser mit Isolierung: 700 mm
Höhe mit Isolierung: 1695 mm
Gewicht Isolierung: 10 kg
Energieeffizienzklasse B
Warmhalteverlust: 66,7 W
Durchmesser mit Isolierung: 700 mm
Höhe mit Isolierung: 1695 mm
Gewicht Isolierung: 10 kg
Energieeffizienzklasse B
Hersteller:
TWL-Technologie GmbH, Im Gewerbegebiet 2-12, 92271 Freihung, Deutschland, vertrieb@twl-technologie.de
Edelstahl-Speicher
150 bis 500 Liter - Typ EP, ES, ESO
Abmessungen und technische Daten:
| Bezeichnung * | 150 | 200 | 300 | 400 | 500 | |
| Durchmesser ohne Isolierung | mm | 500 (EP) 400 (ES) | 500 | 500 | 600 | 600 |
| Höhe ohne Isolierung | mm | 992 (EP) 1313 (ES) | 1362 | 1612 | 1657 | 1907 |
| Kippmaß ohne Isolierung | mm | 1016 (EP) 1325 (ES) | 1379 | 1627 | 1671 | 1919 |
| Glattrohr-Wärmetauscher (unten / oben) | m² | 0,8 / - - - | 0,8 / 0,8 | 1,4 / 0,9 | 1,8 / 0,9 | 1,8 / 0,9 |
| Inhalt Rohrschlange (unten / oben) | Ltr. | 2,9 / - - - | 3,0 / 3,0 | 7,2 / 4,5 | 12,5 / 6,3 | 12,5 / 6,3 |
| Volumenstrom ( unten / oben) | m³/h | 1,6 / - - - | 1,7 / 0,8 | 2,6 / 1,3 | 3,0 / 1,4 | 3,3 / 1,6 |
| Druckverlust (unten / oben) | mbar | 530 / - - - | 580 / 160 | 190 / 40 | 90 / 15 | 105 / 15 |
| Dauerleistung (unten / oben) (WW mit 45° C) ** | Ltr./h | 926 / - - - | 978 / 476 | 1522 / 784 | 1743 / 820 | 1924 / 943 |
| kW | 37,7 / - - - | 39,8 / 19,4 | 62,0 / 31,9 | 71,0 / 33,4 | 78,3 / 38,4 | |
| Leistungskennzahl (unten / oben) *** | NL | 2 / - - - | 4 / 2 | 12 / 3 | 20 / 3 | 23 / 4 |
| zulässiger Druck | bar | 10,0 (Pufferspeicher) / 25,0 (Glattrohr-Wärmetauscher) | ||||
| zulässige Temperatur | °C | 0 - 95 (Pufferspeicher) / 0 - 110 (Glattrohr-Wärmetauscher) | ||||
| Gewicht Typ EP | kg | 40 | 55 | 70 | 80 | 85 |
| Gewicht Typ ES | kg | 50 | 65 | 88 | 103 | 108 |
| Gewicht Typ ESO | kg | - - - | 75 | 100 | 115 | 120 |

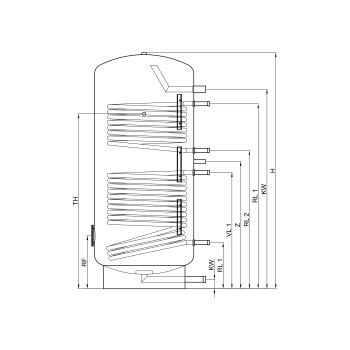

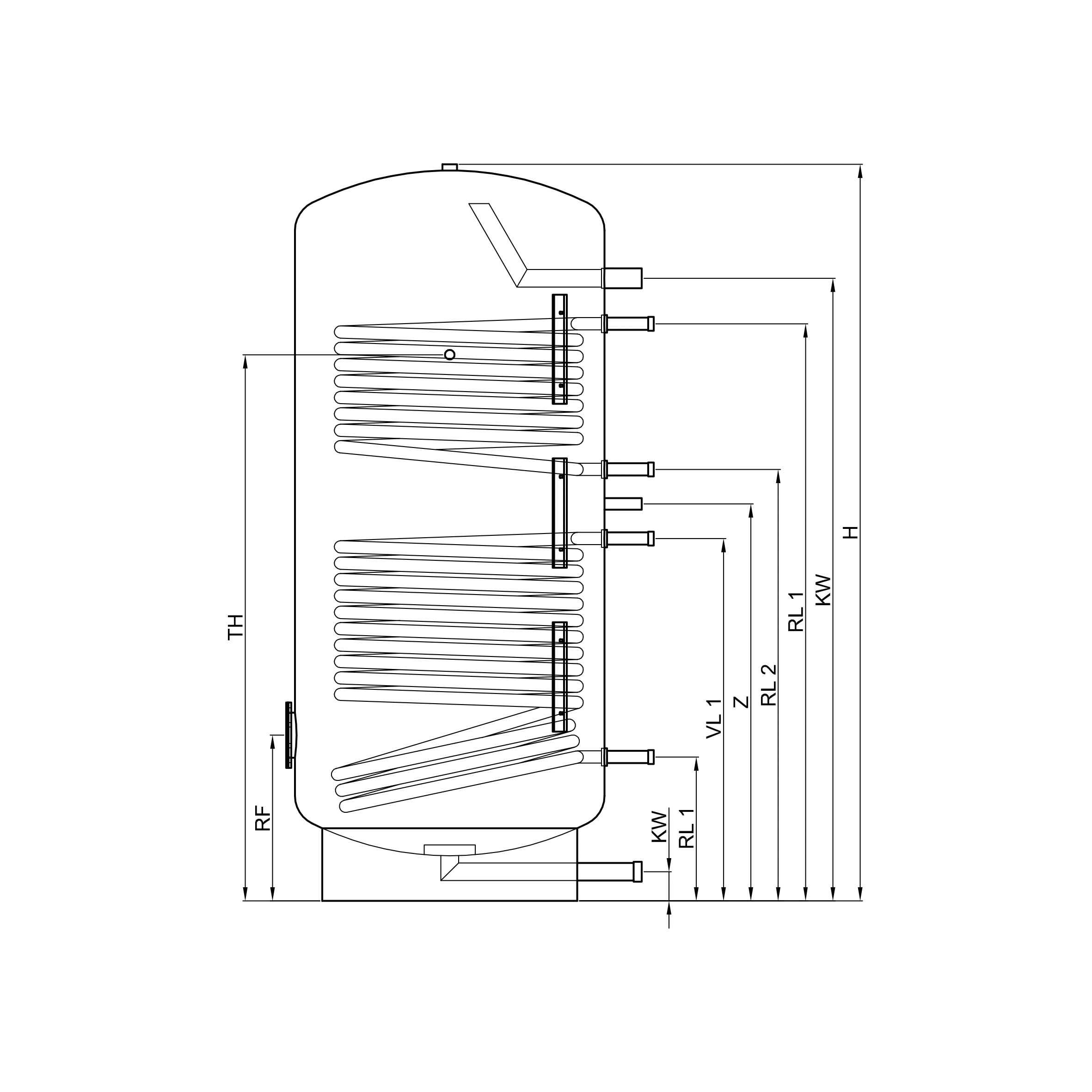

Anschlussmaße:
| Bezeichnung * | 150 | 200 | 300 | 400 | 500 | ||
| KW (Typ EP) | Höhe | mm | 65 | 65 | 65 | 65 | 65 |
| Anschluss | IG | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/2" | Rp 1 1/2" | |
| KW (Typ ES, ESO) | Höhe | mm | 65 | 65 | 65 | 70 | 70 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| LA (Typ EP) | Höhe | mm | 650 | 1000 | 1250 | 1270 | 1520 |
| Anschluss | IG | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/2" | Rp 1 1/2" | |
| WW (Typ EP) | Höhe | mm | 780 | 1150 | 1400 | 1420 | 1670 |
| Anschluss | IG | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/4" | Rp 1 1/2" | Rp 1 1/2" | |
| WW (Typ ES, ESO) | Höhe | mm | 1130 | 1145 | 1375 | 1420 | 1670 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| Z (Typ EP) | Höhe | mm | 590 | 600 | 850 | 870 | 1120 |
| Anschluss | IG | Rp 3/4" | Rp 3/4" | Rp 3/4" | Rp 3/4" | Rp 3/4" | |
| Z (Typ ES, ESO) | Höhe | mm | 760 | 685 | 870 | 975 | 975 |
| Anschluss | IG | Rp 3/4" | Rp 3/4" | Rp 3/4" | Rp 3/4" | Rp 3/4" | |
| F1 / F2 (Typ EP) | Höhe | mm | 310 / 570 | 305 / 700 | 305 / 950 | 350 / 970 | 350 / 1220 |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| TH (Typ EP) | Höhe | mm | 730 | 900 | 1150 | 1170 | 1420 |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| TH (Typ ES, ESO) | Höhe | mm | 1100 | 1115 | 1345 | 1375 | 1430 |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| VL 1 (WT unten) (Typ ES, ESO) | Höhe | mm | 685 | 605 | 795 | 890 | 890 |
| Anschluss | AG | Rp 1" | Rp 1" | Rp 1 1/4" | Rp 1 1/2" | Rp 1 1/2" | |
| RL 1 (WT unten) (Typ ES, ESO) | Höhe | mm | 260 | 305 | 305 | 330 | 330 |
| Anschluss | AG | R 1" | R 1" | R 1 1/4" | R 1 1/2" | R 1 1/2" | |
| VL 2 (WT oben) (Typ ESO) | Höhe | mm | - - - | 1065 | 1260 | 1325 | 1380 |
| Anschluss | AG | - - - | R 1" | R 1 1/4" | R 1 1/2" | R 1 1/2" | |
| RL 2 (WT oben) (Typ ESO) | Höhe | mm | - - - | 765 | 945 | 1055 | 1110 |
| Anschluss | AG | - - - | R 1" | R 1 1/4" | R 1 1/2" | R 1 1/2" | |
| RF (Typ EP) | Höhe | mm | 380 | 455 | 455 | 505 | 505 |
| Revision | Werksnorm | 180 / 120 | 180 / 120 | 180 / 120 | 180 / 120 | 180 / 120 | |
| RF (Typ ES, ESO) | Höhe | mm | 340 | 365 | 365 | 390 | 390 |
| Revision | Werksnorm | 180 / 120 | 180 / 120 | 180 / 120 | 180 / 120 | 180 / 120 | |
| H (Typ EP) | Höhe | mm | 992 | 1362 | 1612 | 1657 | 1907 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| H (Typ ES, ESO) | Höhe | mm | 1313 | 1362 | 1612 | 1657 | 1907 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
Isolierungen:
| Bezeichnung * | 150 | 200 | 300 | 400 | 500 | |
| Isolierung ÖkoLine-B | B | B | B | B | B | |
| Bereitschaftswärmeaufwand | kWh/24 h | 1,25 | 1,40 | 1,60 | 1,60 | 1,70 |
| Warmhalteverlust | W | 52,1 | 58,3 | 66,7 | 66,7 | 70,8 |
| Durchmesser mit Isolierung | mm | 700 (EP) 600 (ES) | 700 | 700 | 840 | 840 |
| Höhe mit Isolierung | mm | 1075 (EP) 1395 (ES) | 1445 | 1695 | 1790 | 2040 |
| Gewicht | kg | 6 | 8 | 10 | 12 | 13 |
* Die Bezeichnung spiegelt nicht den exakten Inhalt der Speicher wider.
** Bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur.
*** Bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur.
Änderungen und Irrtümer vorbehalten.
