Emaille Warmwasser Standspeicher Typ S 500
Emaillierter Brauchwasserspeicher mit 1 Wärmetauscher
Pufferspeicher für Warmwasser (Brauchwasser, Trinkwasser) kommen überall dort zum Einsatz, wo immer wieder in kurzer Zeit mehr Warmwasser benötigt wird, als durch den Energielieferant gleichzeitig erwärmt werden kann. Dies sind vor allem Anwendungen mit vielen Duschen, wie etwa eine Sportanlage oder Schule. In den Benutzungspausen wird dann das Wasser nachgeheizt und im Speicher vorgehalten.
Unsere emaillierten Warmwasser-Standspeicher sind ideal für den Einsatz in Heizungsanlagen mit Fernwärme, Brennwerttechnik, Blockheizkraftwerken, Solaranlagen, Batterieanlagen sowie Feststoffanlagen.

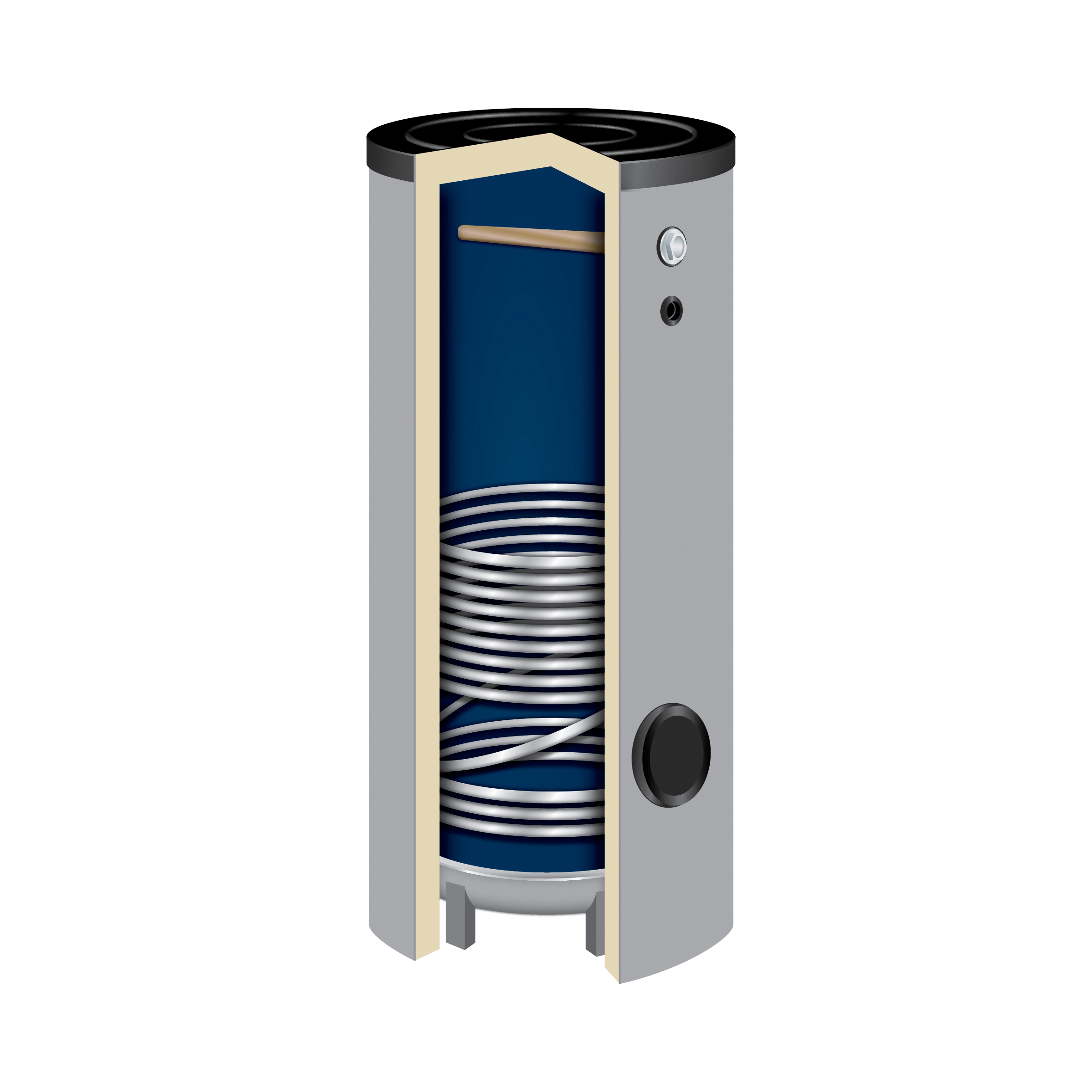

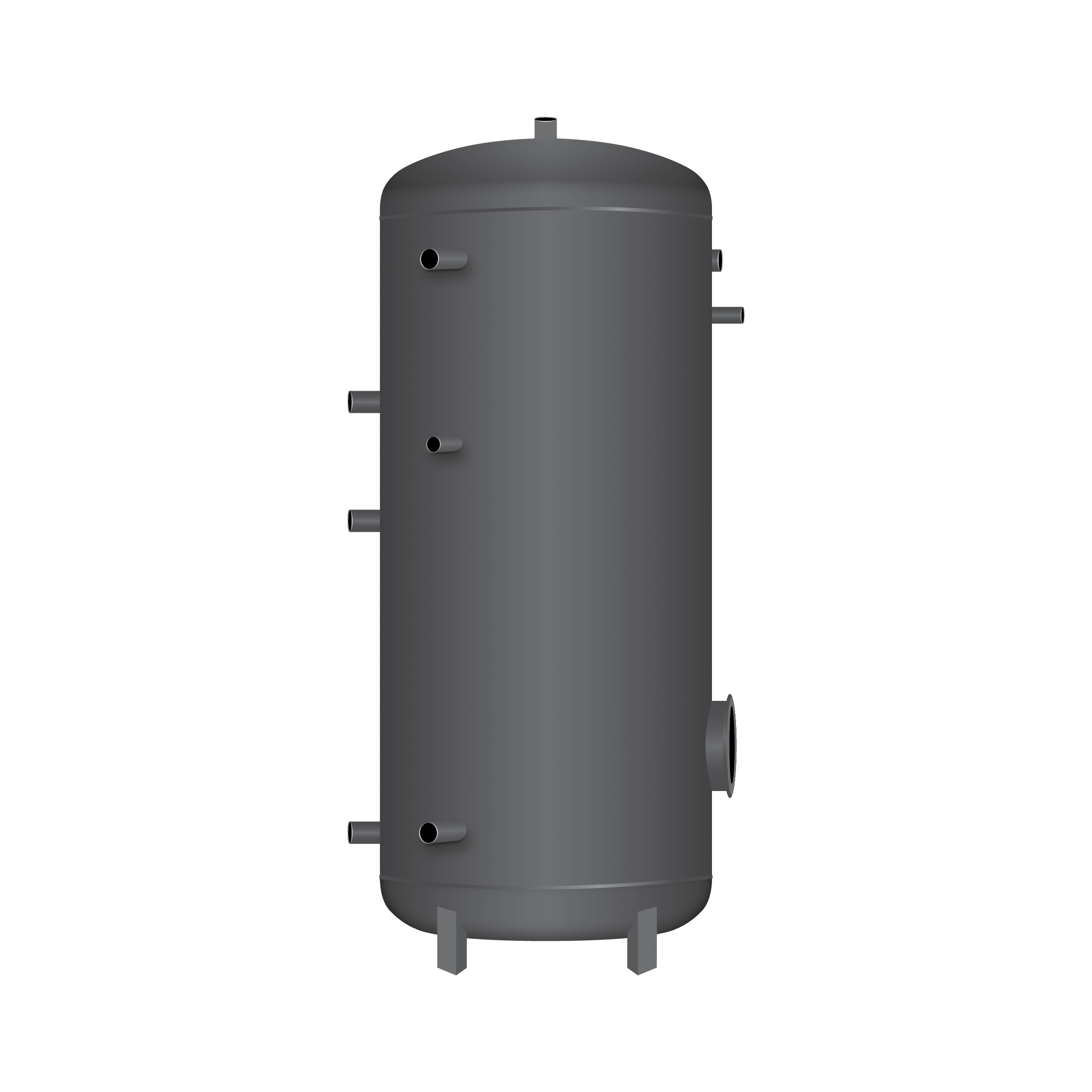

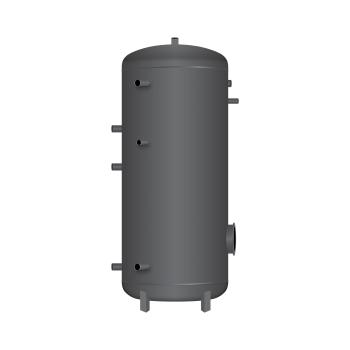

Der Behälter ist aus hochwertigem Qualitätsstahl S235JR+AR nach DIN 4753 und Euronorm EN 12897 gefertigt, innen mit einer 2-fachen Thermoglasur emailliert und verfügt über einen fest eingeschweißten Glattrohr-Wärmetauscher.
Die Speicher werden mit fest aufgeschäumter PU-Isolierung (Energieeffizienzklasse C) geliefert. Beim Kauf der ÖkoLine-A Isolierung wird zusätzlich zur PU-Isolierung die ÖkoLine-A Isolierung lose mitgeliefert. Mit dieser zusätzlichen Isolierung haben die Speicher Energieeffizienzklasse A!
Sie haben die Wahl:
Konfigurieren Sie den Speicher nach Ihren Wünschen!
- Flanschplatte -> mit oder ohne Muffe
Soll über einen Heizstab / Heizpatrone der Speicher geladen werden, ist eine Flanschplatte mit Muffe erforderlich. Unsere Flanschplatte hat eine 1 1/2" Muffe, da die meisten Heizstäbe ein 1 1/2" Anschlussgewinde haben. Besonders in der heutigen Zeit, kann über ein Heizstab schnell und kostengünstig PV-Strom für die Brauchwassererwärmung genutzt werden. - Anode -> Magnesium- oder Fremdstromanode
Jeder emaillierte Speicher wird standardmäßig mit einer Magnesium-Anode geliefert. Diese Anode muss regelmäßig überprüft werden, denn mit der Zeit braucht sich diese auf und Magnesiumschlamm und -reste legen sich unten im Speicher ab. Die wartungsfreie Alternative zu der Magnesium-Opfer-Anode ist eine Correx Fremdstromanode, welche sich nicht aufbraucht. Das bedeutet kein Magnesiumschlamm im Speicher und keine regelmäßige Überprüfung.
Fertigung:
- aus hochwertigem Qualitätsstahl S235JR+AR nach DIN 4753 u. DIN EN 12897 gefertigt
- mit 1 Glattrohr-Wärmetauscher
- mit fest aufgeschäumter PU-Isolierung
- ÖkoLine-A Isolierung zusätzlich erhältlich
- 2-fach emailliert und außen grundiert
- Elektroheizstab über Flanschplatte mit Muffe nachrüstbar
- zulässiger Druck Pufferspeicher 10,0 bar
- zulässiger Druck Glattrohr-Wärmetauscher 16,0 bar
- zulässige Temperatur 0 - 95 °C
Bitte wählen Sie die Isolierung:
PU-Isolierung
Bereitschaftswärmeaufwand: 2,27 kWh/24 h
Warmhalteverlust: 94,5 W
Durchmesser mit Isolierung: 750 mm
Höhe mit Isolierung: 1720 mm
Energieeffizienzklasse C
Warmhalteverlust: 94,5 W
Durchmesser mit Isolierung: 750 mm
Höhe mit Isolierung: 1720 mm
Energieeffizienzklasse C
ÖkoLine-A Isolierung (wird zusätzlich auf die PU-Isolierung angebracht)
Bereitschaftswärmeaufwand: 1,28 kWh/24 h
Warmhalteverlust: 53,3 W
Durchmesser mit Isolierung: 950 mm
Höhe mit Isolierung: 1850 mm
Gewicht Isolierung: 18 kg
Energieeffizienzklasse A
Warmhalteverlust: 53,3 W
Durchmesser mit Isolierung: 950 mm
Höhe mit Isolierung: 1850 mm
Gewicht Isolierung: 18 kg
Energieeffizienzklasse A
Hersteller:
TWL-Technologie GmbH, Im Gewerbegebiet 2-12, 92271 Freihung, Deutschland, vertrieb@twl-technologie.de

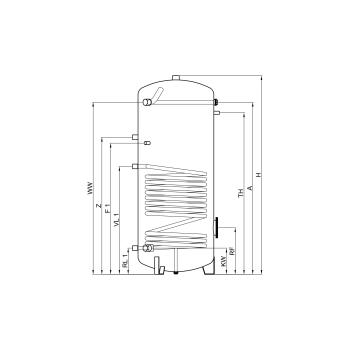

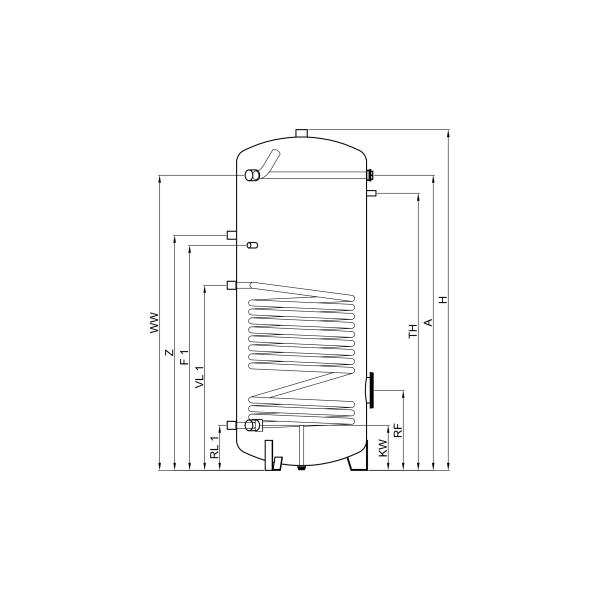

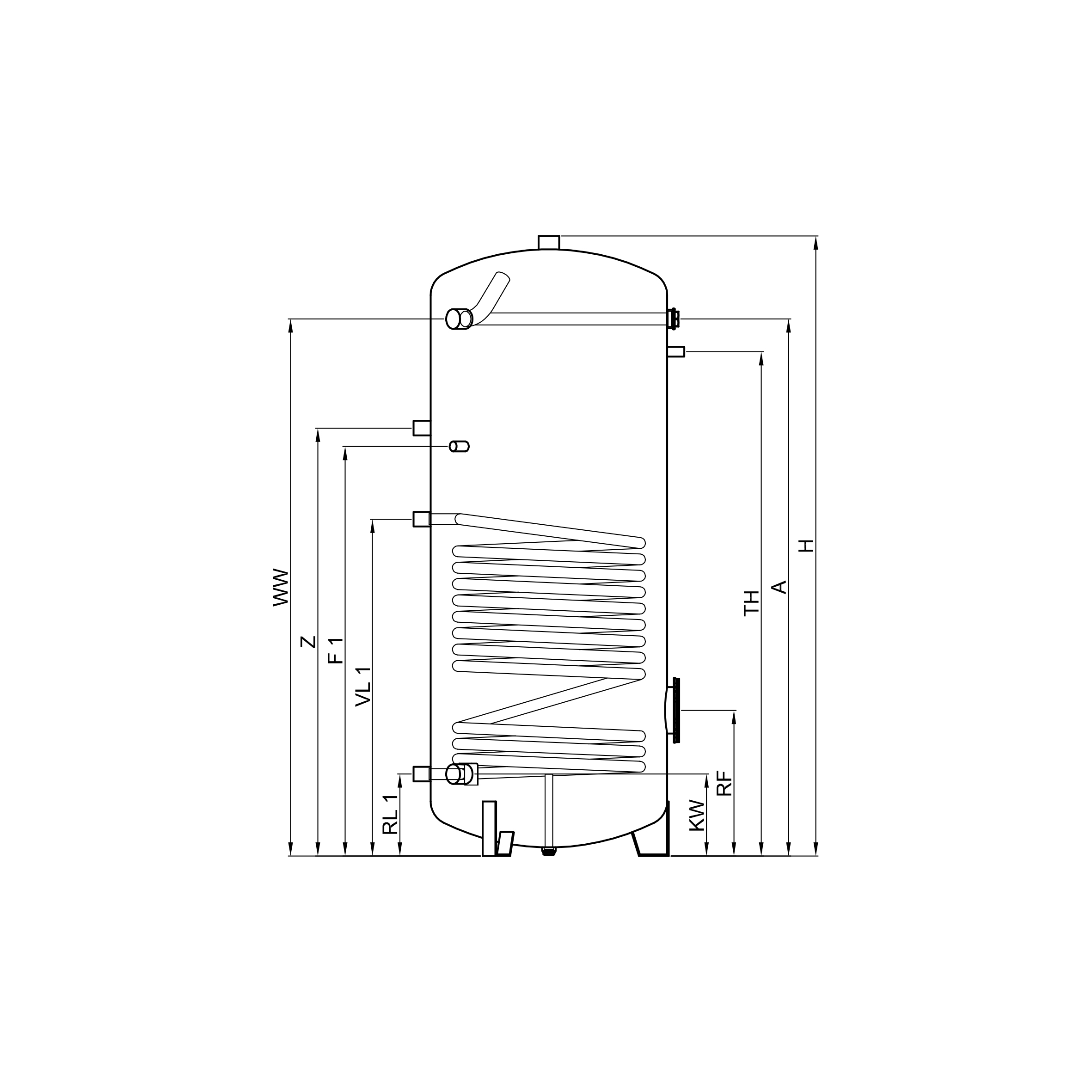

| Bezeichnung* | 500 | |
| Durchmesser mit PU-Isolierung | 750 mm | |
| Höhe mit PU-Isolierung | 1720 mm | |
| Kippmaß mit PU-Isolierung | 1880 mm | |
| Glattrohr-Wärmetauscher (unten) | 2,1 m² | |
| Inhalt Rohrschlange (unten) | 11,7 Ltr. | |
| Druckverlust (unten) | 210 mbar | |
| Dauerleistung (unten) (WW mit 45 °C)** | 1770 Ltr./h | |
| Dauerleistung (unten) (WW mit 45 °C)** | 72,0 kW | |
| Leistungskennzahl (unten) *** | 18,0 NL | |
| zulässiger Druck Pufferspeicher | 10,0 bar | |
| zulässige Temperatur Pufferspeicher | 0 - 95 °C | |
| zulässiger Druck Glattrohr-Wärmetauscher | 16,0 bar | |
| zulässige Temperatur Glattrohr-Wärmetauscher | 0 - 110 °C | |
| Gewicht | 169 kg |
* Die Bezeichnung spiegelt nicht den exakten Inhalt der Speicher wider.
** Bei 80 °C Vorlauftemperatur, 60 °C Rücklauftemperatur und 10 °C Kaltwassertemperatur.
*** Bei 80 °C Speichertemperatur, 45 °C Warmwassertemperatur und 10 °C Kaltwassertemperatur.
PU-Isolierung
Bereitschaftswärmeaufwand: 2,27 kWh/24 h
Warmhalteverlust: 94,5 W
Durchmesser mit Isolierung: 750 mm
Höhe mit Isolierung: 1720 mm
Energieeffizienzklasse C
 Bei 1.000 Liter Speichervolumen | Die PU-Hartschaum Isolierung besteht aus 50 mm Polyurethan Hartschaum und wird direkt auf den Speicher aufgeschäumt. Dadurch gibt es keinen Kamineffekt an der Speicherwand und somit keine Wärmeverluste. Zudem ist die PU-Isolierung diffusionsdicht und kann auch für Kältespeicher eingesetzt werden. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse C. |

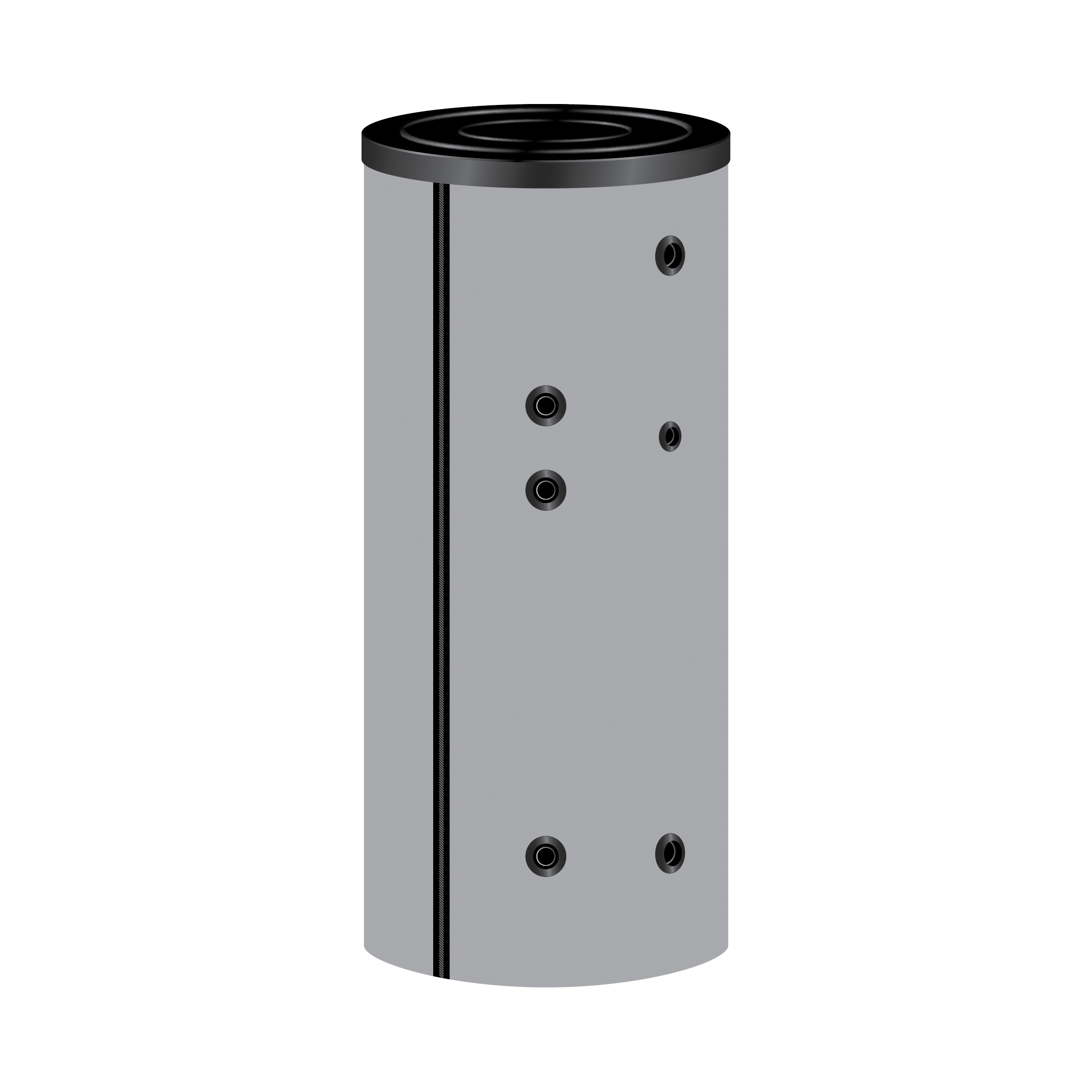

ÖkoLine-A Isolierung (wird zusätzlich auf die PU-Isolierung angebracht)
Bereitschaftswärmeaufwand: 1,28 kWh/24 h
Warmhalteverlust: 53,3 W
Durchmesser mit Isolierung: 950 mm
Höhe mit Isolierung: 1850 mm
Gewicht Isolierung: 18 kg
Energieeffizienzklasse A
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-A Isolierung besteht je nach Speichervolumen aus verschiedenen Materialstärken von Neopor (grauer, spezialbeschichteter Polystyrol Hartschaum mit eingearbeiteten Graphitpartikeln), schwarzem Polyesterfaservlies sowie aus teilweise verbauten Vakuumpaneelen. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse A. Diese Isolierung hat ca. 65% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht. |
Datenblatt S 500 Ltr. zum Download
