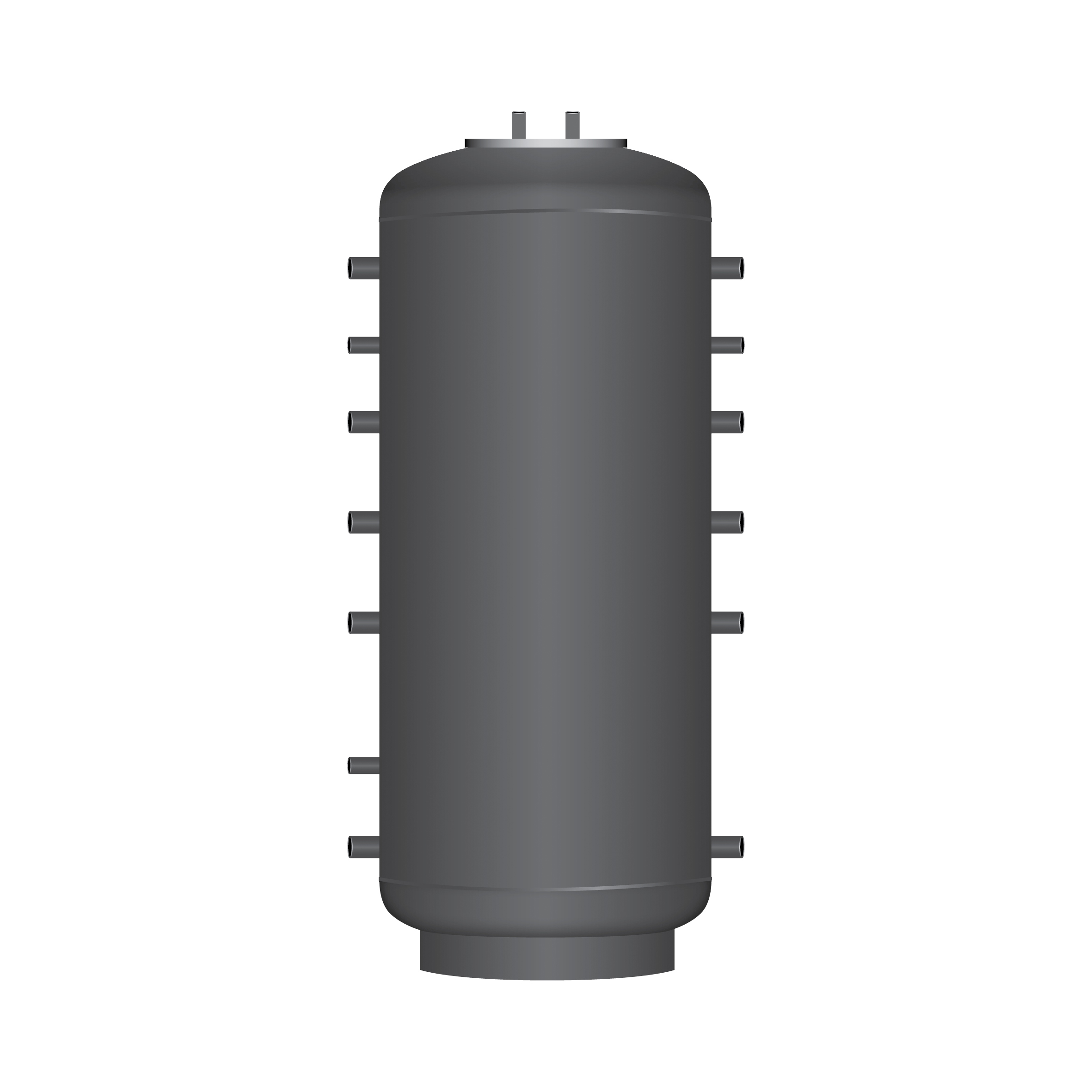

Hygiene-Kombispeicher KER 1000 mit 1 Wärmetauscher, Durchmesser 790 mm und 180° Anschlüsse
Edelstahl-Wellrohr-Wärmetauscher mit E-Stab-Wicklung zur Frischwassererwärmung
und einem Glattrohr-Wärmetauscher für Solaranlagen oder zweites Medium

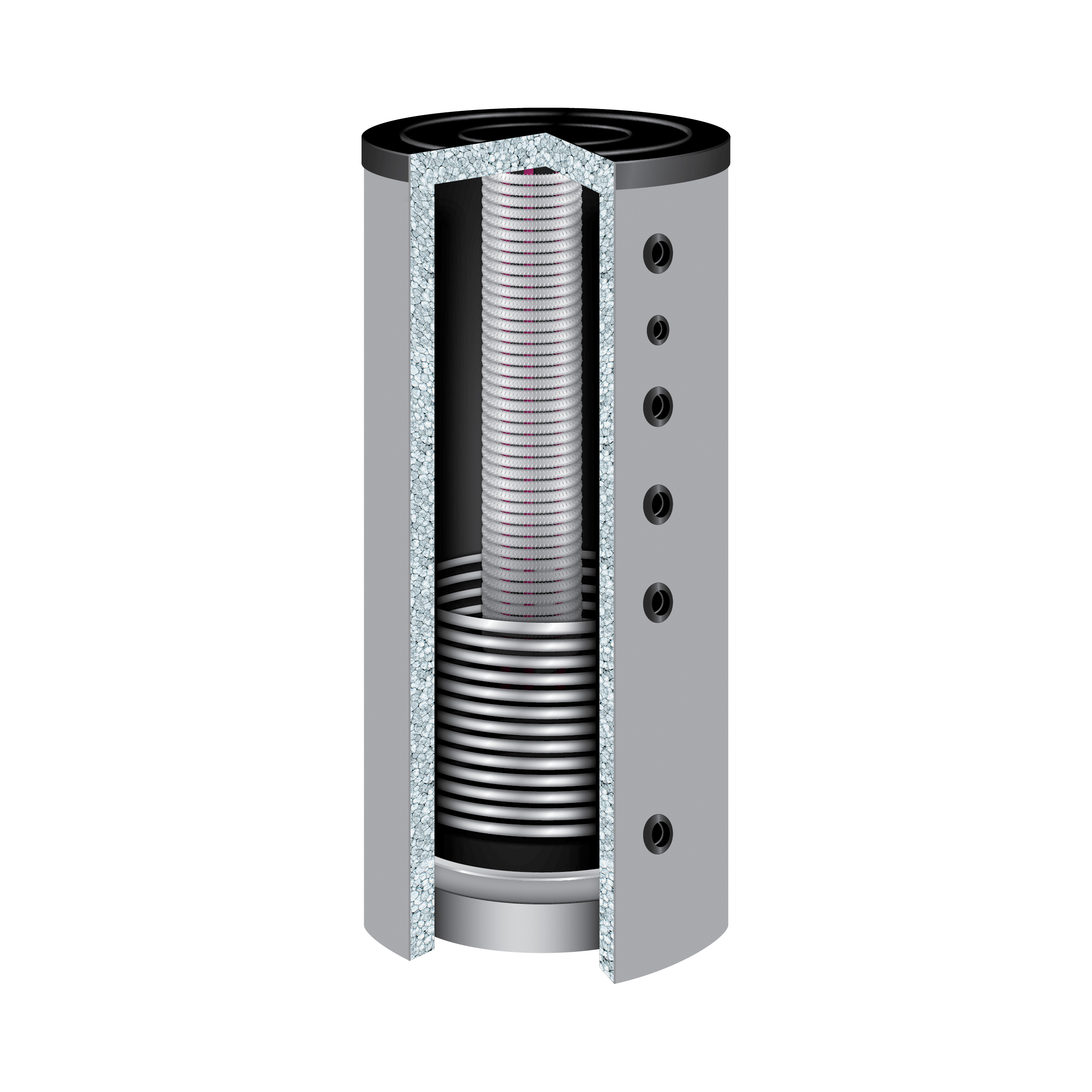

Die Hygiene-Kombispeicher verfügen über einen großzügig dimensionierten Edelstahl-Wellrohr-Wärmetauscher für optinale hygienische Warmwasserbereitung. Der Wärmeaustauscher wird mittels einer Flanschplatte und Dichtung in den Speicher montiert und kann zu Kontrollzwecken wieder ausgebaut werden. Er besteht aus hochwertigem Edelstahl und ist so konzipiert, dass durch das einströmende Kaltwasser zuerst der untere Bereich des Pufferspeichers, in dem auch der Solarwärmeaustauscher sitzt, abgekühlt wird. Je kälter der Speicher im unteren Bereich ist, umso mehr Wärme kann durch eine Solaranlage eingespeist werden. Optional besteht die Möglichkeit, einen elektrischen Heizstab zu montieren.
Die Hygienespeicher sind aus Qualitätsstahl S235JR+AR nach DIN 4753 u. DIN EN 12897 gefertigt. Die Behälter sind innen roh, außen grundiert und verfügen über viele Anschlussmöglichkeiten. Neben dem verbauten Edelstahl-Wellrohr-Wärmetauscher ist ein Glattrohr-Wärmeaustauscher unten eingeschweißt.

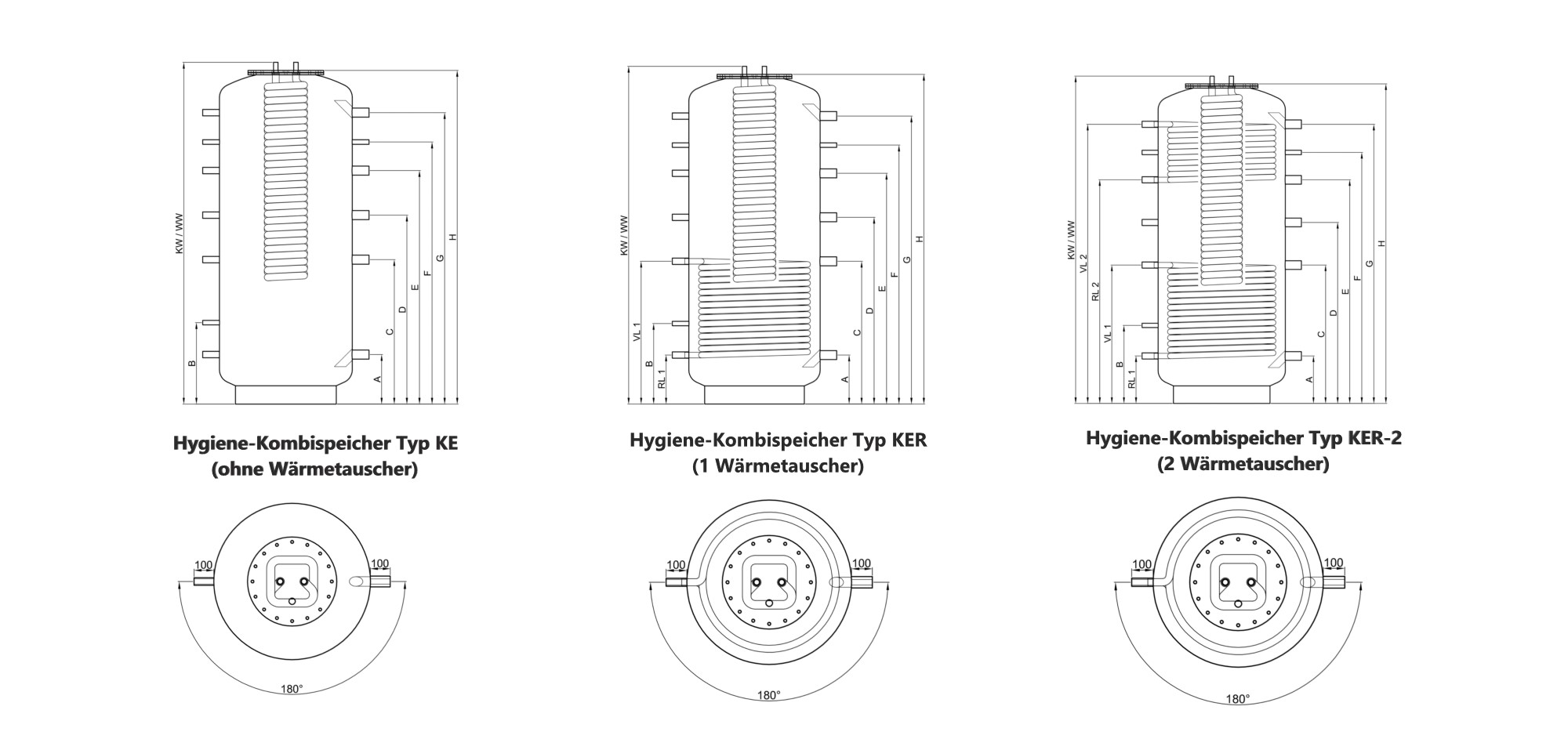

- Muffenanordnung 180°
- Betriebsdruck Pufferspeicher 4,5 bar
- Betriebstemperatur Pufferspeicher 0-95°C
- Betriebsdruck Glattrohr-Wärmetauscher 16 bar
- Betriebstemperatur Glattrohr-Wärmetauscher 0-110°C
- Edelstahl-Wellrohr-Wärmeaustauscher 5,8 m²
- zulässiger Druck Trinkwasser-Wärmetauscher 10,0 bar
- Schüttleistung (WW mit 45°) ** 405 Ltr.
** bei 24 kW Kesselleistung, 65°C Speichertemperatur und 10°C Kaltwassertemperatur

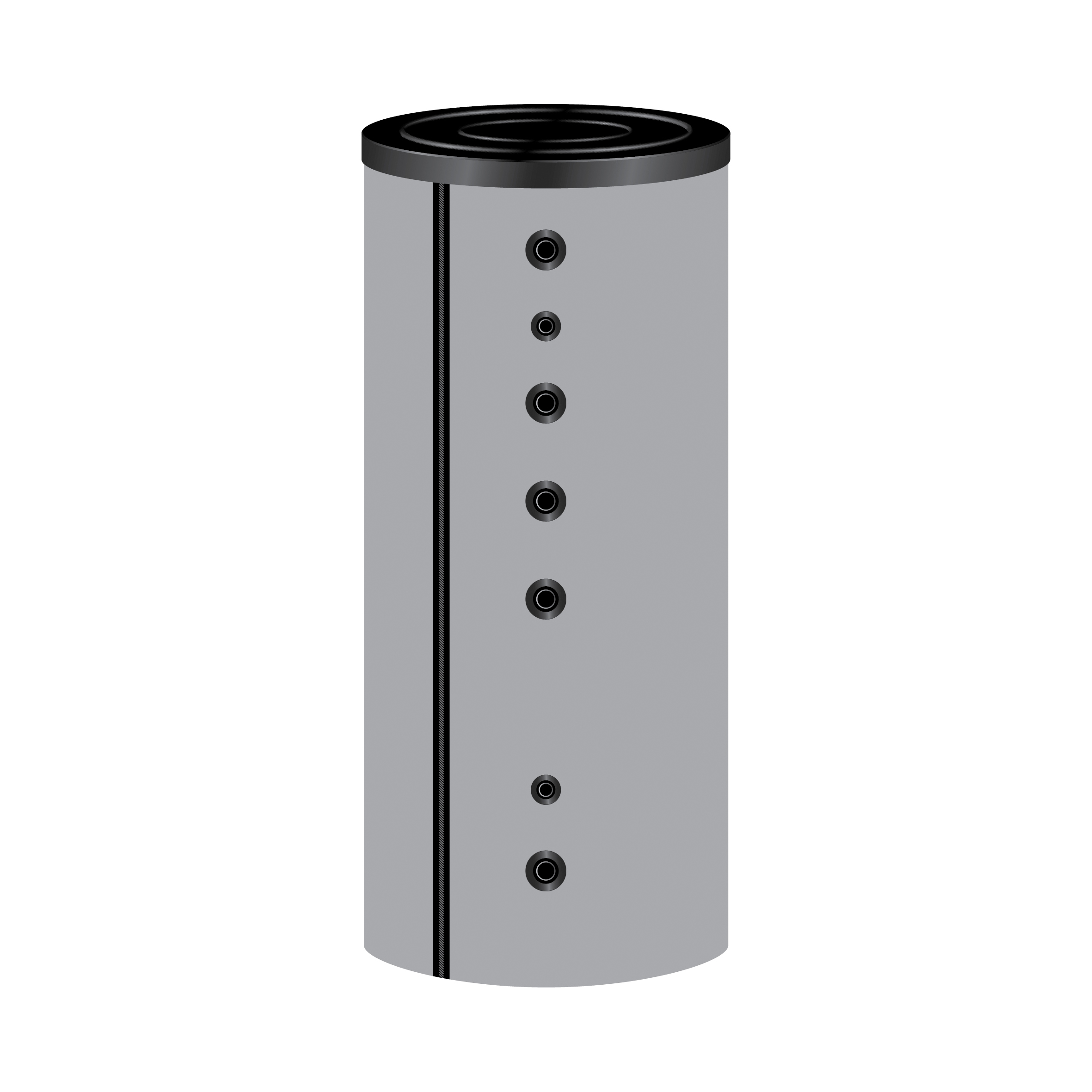

Die ÖkoLine Isolierungen bestehen aus einer intelligenten Anordnung verschiedener Isolationswerkstoffe an unterschiedlichen Stellen. Dies verbessert die Wärmedämmeigenschaften erheblich. Die Isolierungen sind innen mit keilförmigen Einschnitten versehen, um das Dämmmaterial flexibel zu gestalten und eine leichte Montage zu gewährleisten. Speicherseitig sind die Isolierungen mit einer 20 mm Polyesterfaservlies-Einlage versehen. Dadurch erhält die Isolierung ihre Paßgenauigkeit am Behälter und einen optimalen Abschluß, der jeglichen Kamineffekt verhindert. Eine problemlose Montage ist vor der Montage der Rohre jederzeit möglich. Die Isolierungen sind mit einem formschönen Mantel verkleidet und lassen sich mittels Reißverschluß verschließen.
Neben den sehr guten Dämmeigenschaften und den geringen Wärmestillstandsverlusten zeichnen sich die ÖkoLine Isolierungen besonders durch die problemlose Montage in der kalten Jahreszeit aus. Häufig ist das Ergebnis einer kräftefordernden, zeitaufwändigen Montage einer Dämmung, daß die Isolierung platzt oder der Reißverschluß beschädigt wird. Dies ist bei der ÖkoLine Isolierung nicht der Fall. Durch die konsequente Produktweiterentwicklung durch den Hersteller, erzielen die ÖkoLine Isolierungen nicht nur eindeutig bessere Wärmestillstandsverluste als Vliesisolierungen, sondern auch ein hervorragendes Preis-Leistungs-Verhältnis.
Zum Vergleich:
ÖkoLine-B Isolierung
ÖkoLine-C Isolierung
Ohne Isolierung
Fertigung:
- Behälter innen roh, außen schwarz grundiert.
- Aus hochwertigem Qualitätsstahl S235JR+AR.
- Nach DIN 4753 und Euronorm EN 12897 hergestellt.
Trinkwasser-Aufbereitung:
Der Trinkwasser-Wärmetauscher aus hochwertigem Edelstahl-Wellrohr (Werkstoff-Nr. 1.4404 bzw. AISI 316L) ist eingeflanscht und elektrisch isoliert. Dadurch wird eine Spannungskorrosion ausgeschlossen! Obendrein ist keine Magnesium-Schutzanode nötig, welche im Trinkwasserspeicher mit der Zeit am Boden recht viel Schlamm ablagern.
Der Edelstahl-Wärmetauscher muß vor Einspülungen von Eisen- und Rostpartikeln geschützt werden, da diese zu Fremdrost und Lochfraß führen können. Daher empfehlen wir in jedem Zulauf des Frischwassers zu den Hygienespeichern ein Feinfilter mit austauschbarem Filterelement mit 90 µm Porengröße einzubauen.
- Tauscheroberfläche: 5,8 m²
- Inhalt: 29 Liter
Vorteile auf einem Blick:
- Fast keine Legionellenbildung
- Wartungsarbeiten für Reinigung und Anode entfallen
- Keine Steuerung oder Pumpe zur Warmwasserbereitung nötig
- System wesentlich leistungsfähiger als herkömmliche Kombispeicher (Tank in Tank).
- Hohe Schüttleistung
- unterbrochener Wärmetauscher ermöglicht den Einsatz eines Elektro-Heizstabs
- ausbauen des Wärmetauschers möglich
- elektrisch getrennter Wärmetauscher, verhindert Spannungskorrosion
- galvanische Ströme ausgeschlossen
- elektrisch isolierte Flanschdurchführungen
- geeignet für 10 bar Betriebsdruck
- innovative Bauweise verhindert Kalkablagerungen
- große Tauscherfläche für beste Schüttleistung
- optimales Schichtverhalten für beste Solarerträge
- hygienisch absolut unbedenklich
- optimierter Wärmetauscher für Solaranlagen
Isolierungsarten:
Die ÖkoLine Isolierungen bestehen aus einer intelligenten Anordnung verschiedener Isolationswerkstoffe an unterschiedlichen Stellen. Dies verbessert die Wärmedämmeigenschaften erheblich. Die Isolierungen sind innen mit keilförmigen Einschnitten versehen, um das Dämmmaterial flexibel zu gestalten und eine leichte Montage zu gewährleisten. Speicherseitig sind die Isolierungen mit einer 20 mm Polyesterfaservlies-Einlage versehen. Dadurch erhält die Isolierung ihre Paßgenauigkeit am Behälter und einen optimalen Abschluß, der jeglichen Kamineffekt verhindert. Eine problemlose Montage ist vor der Montage der Rohre jederzeit möglich. Die Isolierungen sind mit einem formschönen Mantel verkleidet und lassen sich mittels Reißverschluß verschließen.Neben den sehr guten Dämmeigenschaften und den geringen Wärmestillstandsverlusten zeichnen sich die ÖkoLine Isolierungen besonders durch die problemlose Montage in der kalten Jahreszeit aus. Häufig ist das Ergebnis einer kräftefordernden, zeitaufwändigen Montage einer Dämmung, daß die Isolierung platzt oder der Reißverschluß beschädigt wird. Dies ist bei der ÖkoLine Isolierung nicht der Fall. Durch die konsequente Produktweiterentwicklung durch den Hersteller, erzielen die ÖkoLine Isolierungen nicht nur eindeutig bessere Wärmestillstandsverluste als Vliesisolierungen, sondern auch ein hervorragendes Preis-Leistungs-Verhältnis.
Zum Vergleich:
Wir haben einen 1000 Liter Speicher mit 90 mm fest aufgeschäumter PU-Hartschaum Isolierung getestet und mit einem baugleichen Behälter mit 120 mm abnehmbarer ÖkoLine-B Isolierung verglichen, das Ergebnis ist beeindruckend:
PU-Hartschaum: 2,67 kWh/24 h Wärmeverlust
ÖkoLine-B: 1,91 kWh/24 h Wärmeverlust
PU-Hartschaum: 2,67 kWh/24 h Wärmeverlust
ÖkoLine-B: 1,91 kWh/24 h Wärmeverlust
Bitte wählen Sie die Isolierung:
ÖkoLine-A Isolierung
Bereitschaftswärmeaufwand: 1,74 kWh/24 h
Warmhalteverlust: 72,5 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2180 mm
Gewicht Isolierung: 36 kg
Warmhalteverlust: 72,5 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2180 mm
Gewicht Isolierung: 36 kg
ÖkoLine-B Isolierung
Bereitschaftswärmeaufwand: 1,91 kWh/24 h
Warmhalteverlust: 79,6 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2130 mm
Gewicht Isolierung: 18 kg
Warmhalteverlust: 79,6 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2130 mm
Gewicht Isolierung: 18 kg
ÖkoLine-C Isolierung
Bereitschaftswärmeaufwand: 2,92 kWh/24 h
Warmhalteverlust: 121,7 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 2080 mm
Gewicht Isolierung: 17 kg
Warmhalteverlust: 121,7 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 2080 mm
Gewicht Isolierung: 17 kg
Ohne Isolierung
für bauseitige Isolierung oder Betrieb ohne Isolierung
Hersteller:
TWL-Technologie GmbH
Im Gewerbegebiet 2-12
92271 Freihung
Deutschland
vertrieb@twl-technologie.de

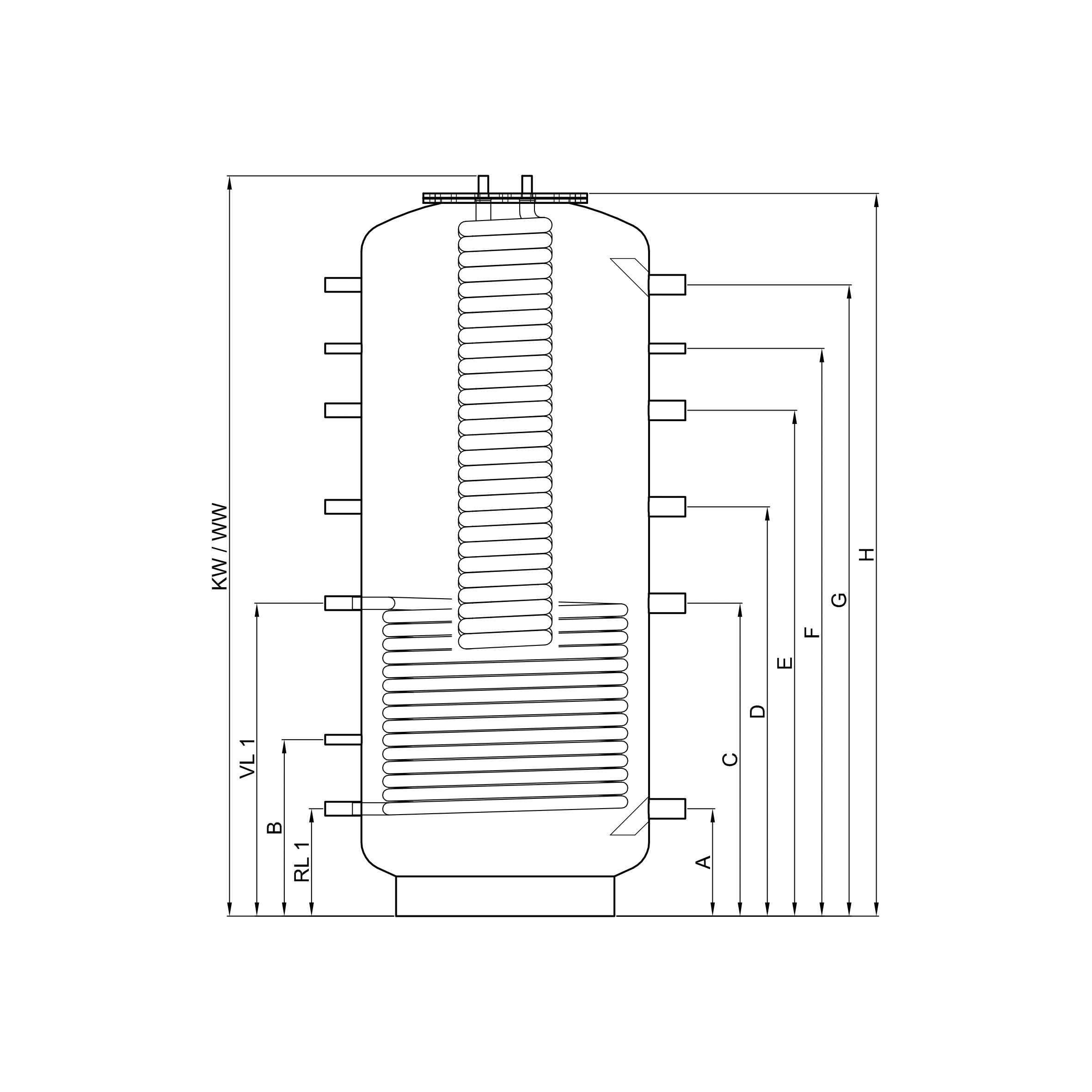

| Bezeichnung* | 1079 | |
| Durchmesser ohne Isolierung | 790 mm | |
| Kippmaß ohne Isolierung | 2074 mm | |
| Glattrohr-Wärmetauscher (unten) | 3,2 qm | |
| Inhalt Glattrohr-Wärmetauscher (unten) | 20,1 Ltr. | |
| zulässiger Druck | 4,5 bar (Pufferspeicher) | |
| zulässige Temperatur | 0 - 95 °C (Pufferspeicher) | |
| Edelstahl-Wellrohr-Wärmetauscher | 5,8 qm (Trinkwasser-Wärmetauscher) | |
| Inhalt Rohrschlange | 29,2 Ltr. (Trinkwasser-Wärmetauscher) | |
| zulässiger Druck | 10,0 bar (Trinkwasser-Wärmetauscher) | |
| zulässige Temperatur | 0 - 110 °C (Trinkwasser-Wärmetauscher) | |
| Schüttleistung (WW mit 45 °C) ** | 405 Ltr. | |
| Gewicht | 212 kg |
* Die Bezeichnung spiegelt nicht den exakten Inhalt der Speicher wider.
**Schüttleistung bei 24 kW Kesselleistung, 65°C Speichertemperatur und 10°C Brauchwassertemperatur - 10 Minuten Spitzenzapfmenge.
ÖkoLine-A Isolierung
Bereitschaftswärmeaufwand: 1,74 kWh/24 h
Warmhalteverlust: 72,5 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2180 mm
Gewicht Isolierung: 36 kg
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-A Isolierung besteht je nach Speichervolumen aus verschiedenen Materialstärken von Neopor (grauer, spezialbeschichteter Polystyrol Hartschaum mit eingearbeiteten Graphitpartikeln), schwarzem Polyesterfaservlies sowie aus teilweise verbauten Vakuumpaneelen. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse A. Diese Isolierung hat ca. 65% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht. |
ÖkoLine-B Isolierung
Bereitschaftswärmeaufwand: 1,91 kWh/24 h
Warmhalteverlust: 79,6 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 2130 mm
Gewicht Isolierung: 18 kg
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-B Isolierung besteht aus 100 mm Neopor (graues, spezialbeschichtetes Polystyrol) und 20 mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse B. Diese Isolierung hat ca. 50% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht von nur 15 kg/m³. |
ÖkoLine-C Isolierung
Bereitschaftswärmeaufwand: 2,92 kWh/24 h
Warmhalteverlust: 121,7 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 2080 mm
Gewicht Isolierung: 17 kg
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-C Isolierung besteht aus 80 mm Neopor (graues, spezialbeschichtetes Polystyrol) und 20 mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse C. Diese Isolierung hat ca. 30% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht von nur 15 kg/m³. |
