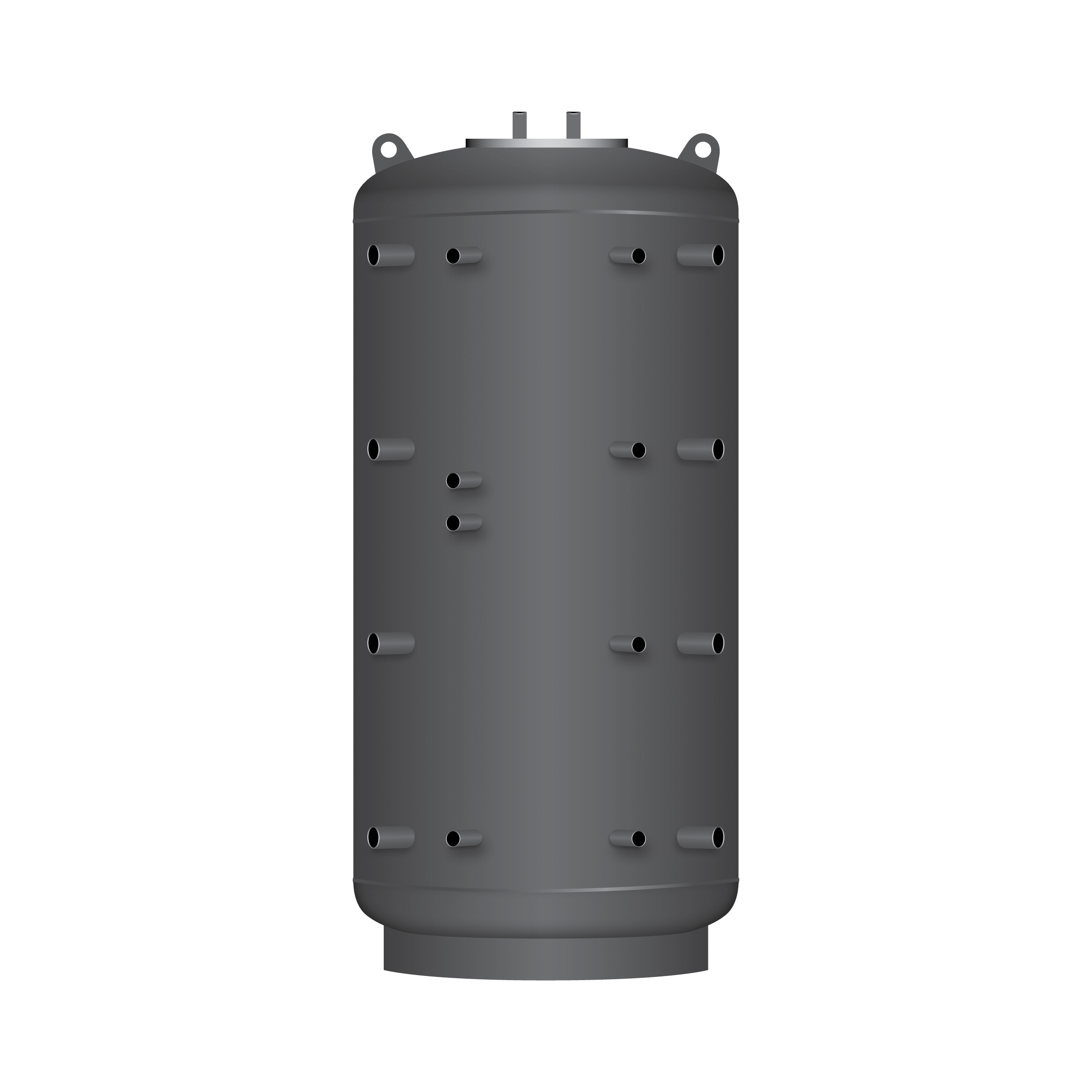

Hygiene-Kombispeicher KER2 1500 mit 2 Wärmetauscher

Edelstahl-Wellrohr-Wärmetauscher mit E-Stab-Wicklung zur Frischwassererwärmung
und 2 Glattrohr-Wärmetauscher für Solaranlagen oder zweites Medium

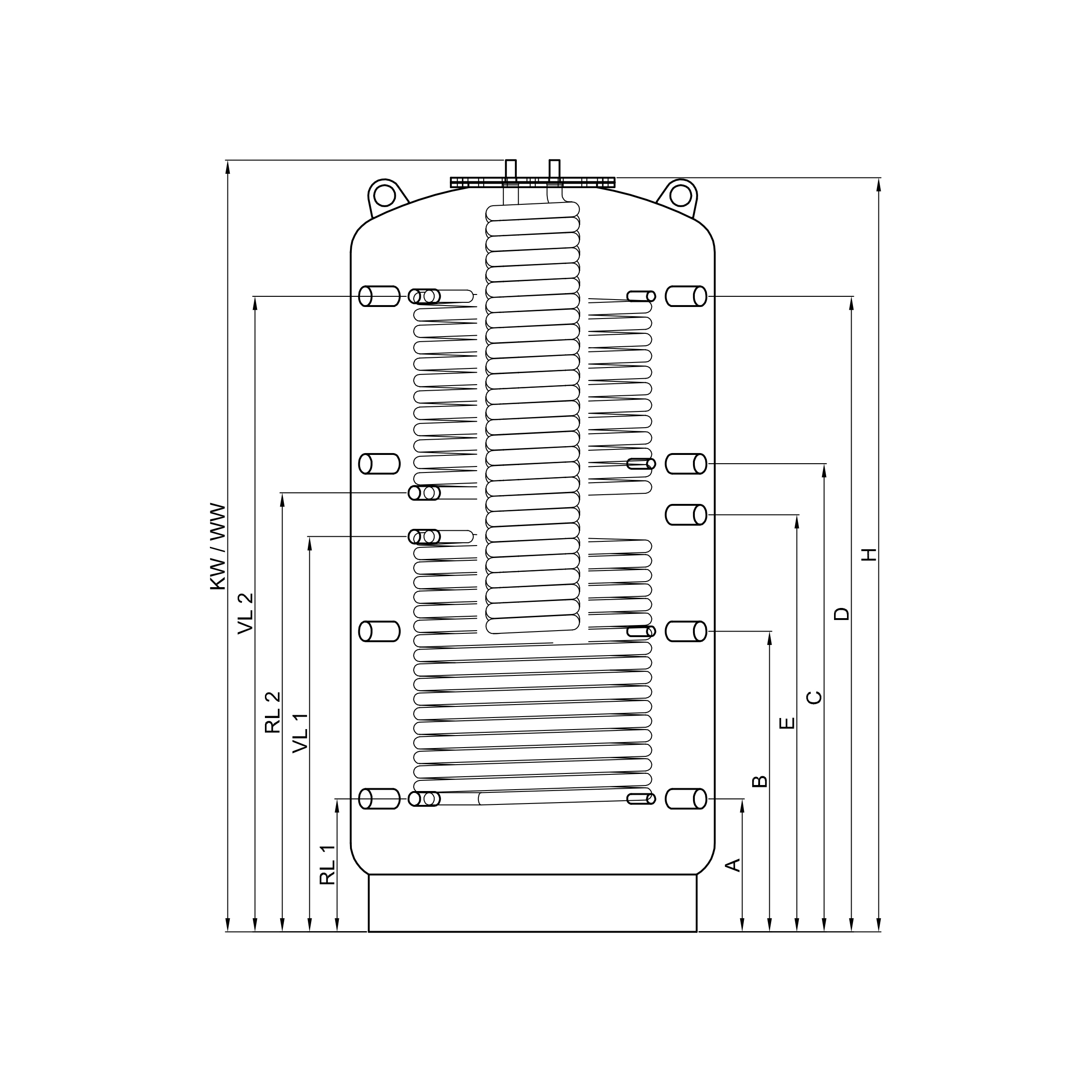

Die Hygiene-Kombispeicher verfügen über einen großzügig dimensionierten Edelstahl-Wellrohr-Wärmetauscher für optinale hygienische Warmwasserbereitung. Der Trinkwasser-Wärmeaustauscher wird mittels einer Flanschplatte und Dichtung in den Speicher montiert, was galvanische Ströme zwischen Stahl und Edelstahl verhindert. Spannungskorrosionen, wie z. B. bei fest eingeschweißten Edelstahl-Wärmetauschern, sind damit ausgeschlossen. Auch hat es den Vorteil, dass der Wärmetauscher zu Kontrollzwecken wieder ausgebaut werden könnte. Es besteht aus hochwertigem Edelstahl und ist so konzipiert, dass durch das einströmende Kaltwasser zuerst der untere Bereich des Pufferspeichers, in dem auch der Solarwärmeaustauscher sitzt, abgekühlt wird. Je kälter der Speicher im unteren Bereich ist, umso mehr Wärme kann durch eine Solaranlage eingespeist werden. Durch die "Unterbrechnung" in der Wicklung des Edelstahl-Wärmetauschers, besteht die Möglichkeit einen Elektroheizstab einzusetzen.

Die Hygienespeicher sind aus Qualitätsstahl S235JR+AR nach DIN 4753 u. DIN EN 12897 gefertigt. Die Behälter sind innen roh, außen grundiert und verfügen über viele Anschlussmöglichkeiten. Neben dem verbauten Edelstahl-Wellrohr-Wärmetauscher sind 2 Glattrohr-Wärmeaustauscher (oder auch Solarwärmetauscher genannt) eingeschweißt.

• Muffenanordnung 100°
• Betriebsdruck Pufferspeicher 3,0 bar
• Betriebstemperatur Pufferspeicher 0-95°C
• Betriebsdruck Glattrohr-Wärmetauscher 16 bar
• Betriebstemperatur Glattrohr-Wärmetauscher 0-110°C
• Edelstahl-Wellrohr-Wärmeaustauscher 5,8 m²
• zulässiger Druck Trinkwasser-Wärmetauscher 10,0 bar
• Schüttleistung (WW mit 45°) ** 502 Ltr.

Isolierungsarten:

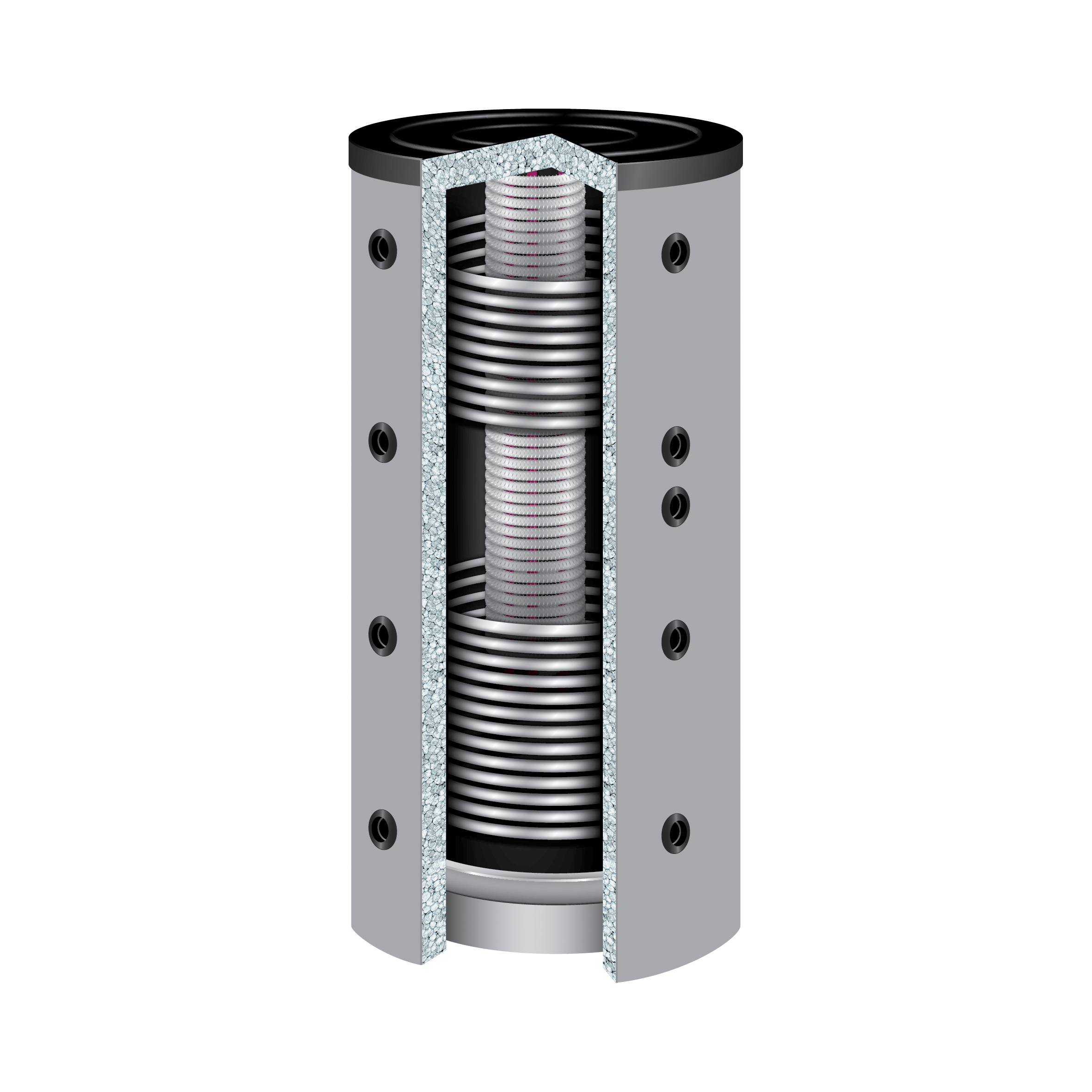

Die ÖkoLine Isolierungen bestehen aus einer intelligenten Anordnung verschiedener Isolationswerkstoffe an unterschiedlichen Stellen. Dies verbessert die Wärmedämmeigenschaften erheblich. Die Isolierungen sind innen mit keilförmigen Einschnitten versehen, um das Dämmmaterial flexibel zu gestalten und eine leichte Montage zu gewährleisten. Speicherseitig sind die Isolierungen mit einer 20 mm Polyesterfaservlies-Einlage versehen. Dadurch erhält die Isolierung ihre Paßgenauigkeit am Behälter und einen optimalen Abschluß, der jeglichen Kamineffekt verhindert. Eine problemlose Montage ist vor der Montage der Rohre jederzeit möglich. Die Isolierungen sind mit einem formschönen Mantel verkleidet und lassen sich mittels Reißverschluß verschließen.

Neben den sehr guten Dämmeigenschaften und den geringen Wärmestillstandsverlusten zeichnen sich die ÖkoLine Isolierungen besonders durch die problemlose Montage in der kalten Jahreszeit aus. Häufig ist das Ergebnis einer kräftefordernden, zeitaufwändigen Montage einer Dämmung, daß die Isolierung platzt oder der Reißverschluß beschädigt wird. Dies ist bei der ÖkoLine Isolierung nicht der Fall. Durch die konsequente Produktweiterentwicklung durch den Hersteller, erzielen die ÖkoLine Isolierungen nicht nur eindeutig bessere Wärmestillstandsverluste als Vliesisolierungen, sondern auch ein hervorragendes Preis-Leistungs-Verhältnis.

Zum Vergleich:

Wir haben einen 1000 Liter Speicher mit 90 mm fest aufgeschäumter PU-Hartschaum Isolierung getestet und mit einem baugleichen Behälter mit 120 mm abnehmbarer ÖkoLine-B Isolierung verglichen, das Ergebnis ist beeindruckend:

PU-Hartschaum: 2,67 kWh/24 h Wärmeverlust
ÖkoLine-B: 1,91 kWh/24 h Wärmeverlust



Bitte wählen Sie die Isolierung:

ÖkoLine-B Isolierung

Bereitschaftswärmeaufwand: 2,40 kWh/24 h
Warmhalteverlust: 100,0 W
Durchmesser mit Isolierung: 1240 mm
Höhe mit Isolierung: 2195 mm
Gewicht Isolierung: 22 kg

ÖkoLine-C Isolierung

Bereitschaftswärmeaufwand: 3,70 kWh/24 h
Warmhalteverlust: 154,2 W
Durchmesser mit Isolierung: 1200 mm
Höhe mit Isolierung: 2145 mm
Gewicht Isolierung: 20 kg

Ohne Isolierung

für bauseitige Isolierung oder Betrieb ohne Isolierung





Hersteller:

TWL-Technologie GmbH
Im Gewerbegebiet 2-12
92271 Freihung
Deutschland
vertrieb@twl-technologie.de
