Hygienespeicher ATMOS PAES 800 oder 1000 Liter
Energieeffizienzklasse C

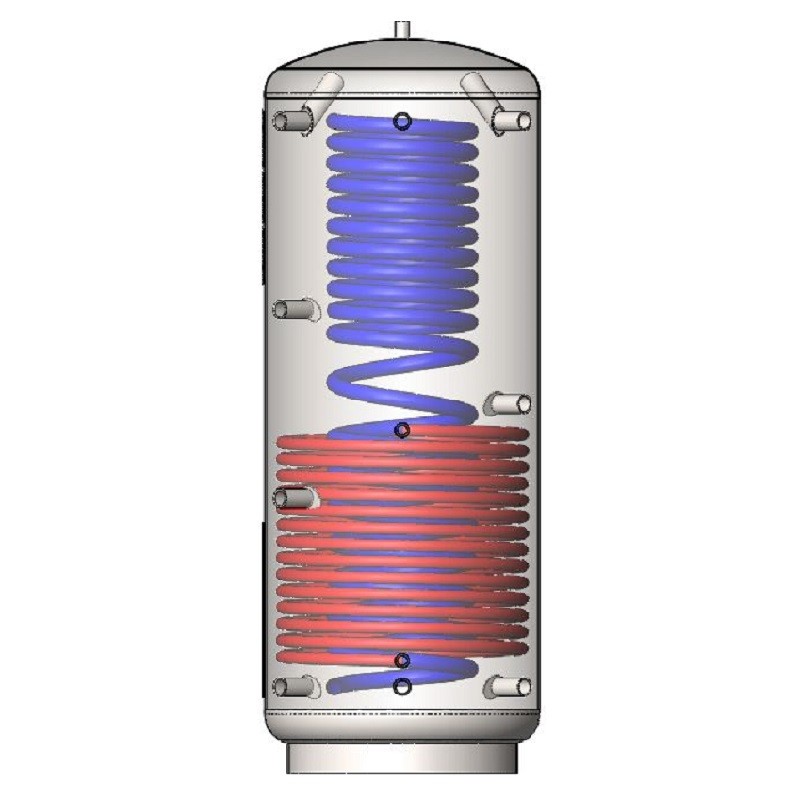

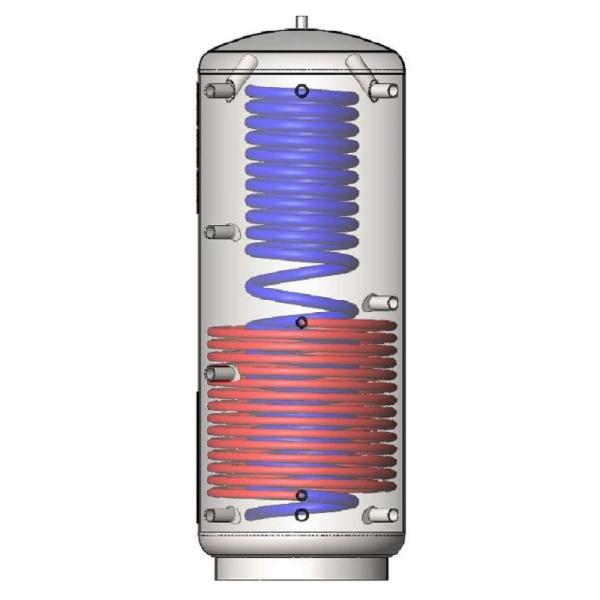

Der Hygiene-Kombiespeicher PAES ist ein Heizungspeicher mit integriertem Edelstahl-Wärmetauscher zur Warmwasseraufbereitung. Durch den zusätzlich eingebauten Solarwärmetauscher ist die effektive Einbindung einer thermischen Solaranlage möglich, welche gleichzeitig das Trinkwasser erwärmt und die Heizungsanlage unterstützt.
Vorteile:
- Trinkwasserwärmetauscher aus Edelstahlwellrohr
- Im Gegensatzt zum Boilerbetrieb keine Keimbildung (Legionellengefahr)
- Warmwasser in Frischwasserqualität
- große Schüttleistung / Auslegung für Mehrfamilienhaushalt
- große Warmwasserreserve
- kein zusätzliche Boilerlade-Pumpe und Differenzsteuerung erforderlich / somit auch kein weiterer Stromverbrauch
- geringer Verlust an Pufferinhalt
- keine Opferanoden nötig
- keine Revision erforderlich
Hinweis:
Der Edelstahl Wärmetauscher für die Warmwasserbereitung kann bei zu hohem Chloridgehalt des Trinkwassers nicht geeignet sein. Vor dem Edelstahl Wärmetauscher dürfen keine alten Wasserleitungen aus Eisen im Haus verbaut sein. Sind diese vorhanden, muss ein Feinfilter in der Zuleitung des Kaltwassers eingebaut werden, um Fremdrost durch eingeschwemmte Eisenablagerungen zu vermeiden. Sollte Ihr Wasser sehr kalkhaltig sein (>15 dH), kann es auch im Wärmetauscher aus Edelstahwellrohr zu Verkalkungen kommen. In diesem Fall empfehlen wir eine zentrale Wasserenthärtungsanlage.
Ausführung:
- Hochleistungs-Edelstahlwellrohr-Wärmetauscher für Warmwasserbereitung
- Mit 120 mm Vliesisolierung mit PVC Deckschicht
leicht zu montieren, 100% wiederverwertbar, massiver Reißverschluss
inklusive Bodendämmung nach DIN 4753 Teil 8 - Lieferung mit montierter Isolierung
- Speicher aus Stahl S235JR
- Betriebsdruck 3 bar
- mit 2x Fühlerklemmleiste für variable Fühlerpositionierung
- innen roh, außen grundiert
- Elektroheizstab nachrüstbar
- Farbe: Silber
Technische Daten und Maße:
|
Nennvolumen* |
Durchmesser ohne Isolierung (mm) |
Höhe mit Isolierung (mm) |
Kippmaß (mm) |
Gewicht (kg) |
Solar-WT (m2) |
|---|---|---|---|---|---|
| 800 | 790 | 1.785 | 1.771 | 215 | 2,50 m² |
| 1.000 | 790 | 2.165 | 2.157 | 235 | 3,20 m² |
*Das Nennvolumen spiegelt nicht den exakten Inhalt der Speicher wider.
Höhe der Anschlüsse vom Boden aus:
|
Speicher |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|---|---|---|---|---|---|---|---|---|---|
| 800 | 246 | 646 | 1046 | 1446 | 246 | 846 | 1446 | 146 | 906 |
| 1000 | 246 | 786 | 1326 | 1866 | 246 | 1091 | 1866 | 246 | 906 |
| Anschluss IG | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 " | 1 " |

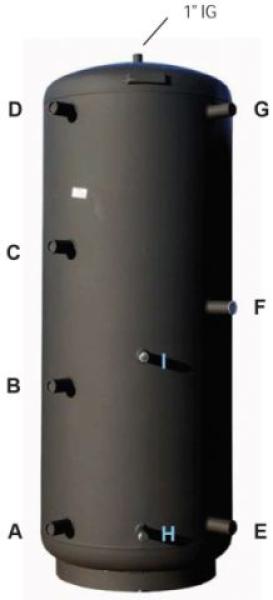

Die den Buchstaben entsprechenden Anschlüsse sind im Bild gekennzeichnet. Die Entlüftung oben auf dem Speicher ist bei allen Modellen eine Muffe mit 1" Innengewinde.
Wählen Sie oben rechts die Größe des gewünschten Speichers.
Warmwasser-Anbindung
Anbindung eines Hygienespeichers in einer Heizung
- Pufferspeicher mit Hygiene-Wärmetauscher
- Membranausdehnungsgefäß für Trinkwasser
- Brauchwassermischventil mit Rückschlagventil
- Zirkulationspumpe
- Sicherheitsgruppe
Energieeffizienzklasse C

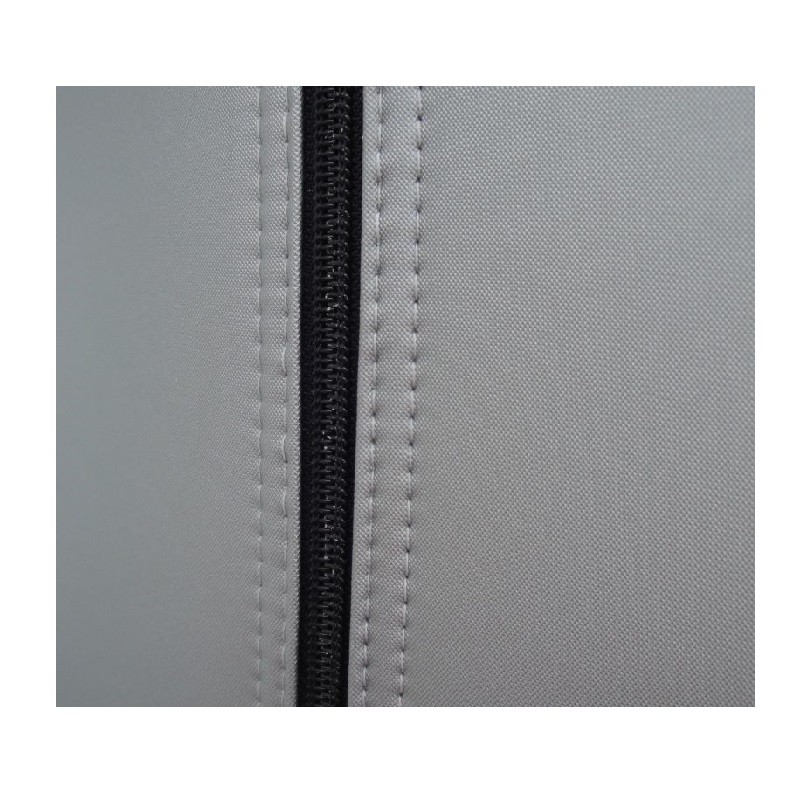

Mit 120 mm Vliesisolierung mit farbiger reißfester Kunststoffhülle. Ein Reißverschluss ermöglicht das Verschließen nach dem Aufstellen des Speichers und vor der Montage der Rohre.
