Pufferspeicher ATMOS PAS 520 - 1.500 Liter
Speicher 520 Liter: Energieeffizienzklasse D
Neben den Pufferspeichern unseres Hauptlieferanten bieten wir Ihnen speziell in den Heizungs-Komplettpaketen auch die Speicher von ATMOS an.
 |
|
|
 |

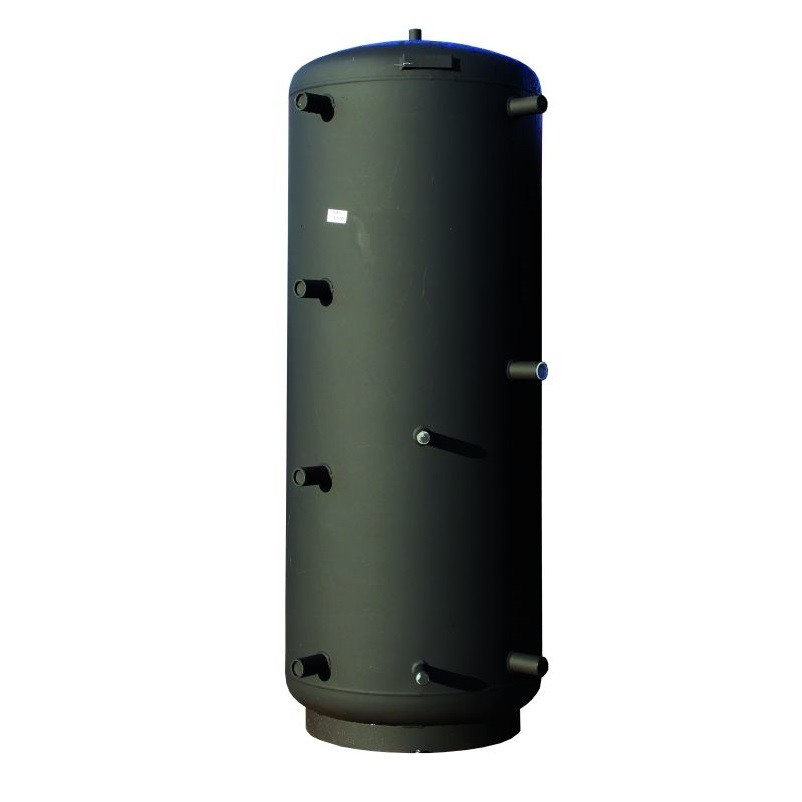

| ATMOS Pufferspeicher Typ PAS |
 |
| Position der Anschlüsse |

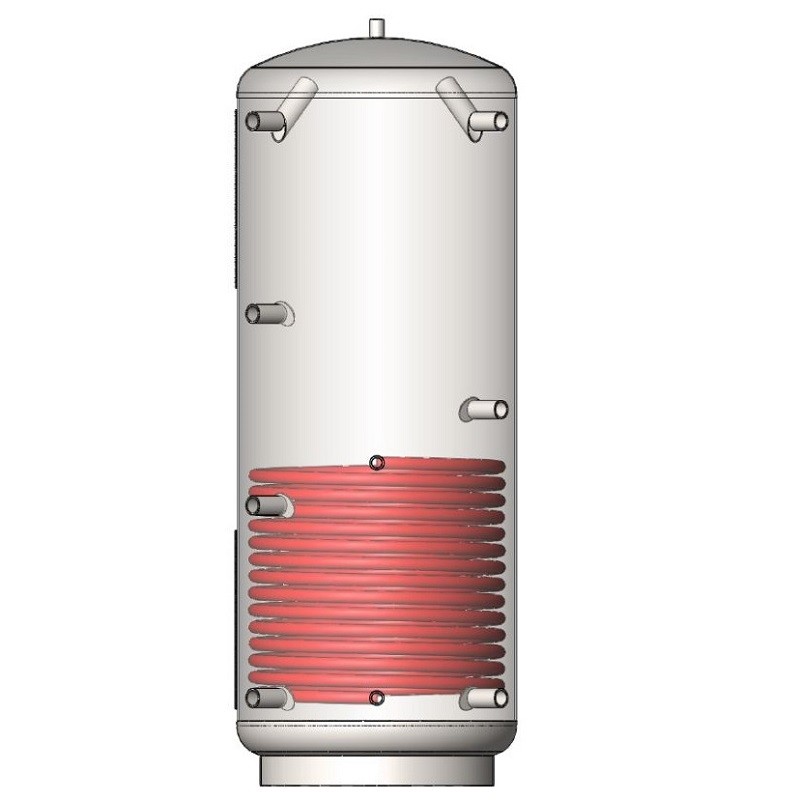

Die Speicher werden mit oder ohne Trinkwasserbereitung über einen Kupferrohr-Wärmetauscher gefertigt (Hygienespeicher),
sowie auch mit oder ohne Wärmetauscher für Solaranlagen oder Wärmepumpen.
Die Modellbezeichnungen sind:
(Orange hervorgehoben die Modelle dieser Seite)
| Modelltyp | Beschreibung | Volumen |
|---|---|---|
| PAP | Reiner Pufferspeicher | 520 - 2.000 Liter |
| PAS | Pufferspeicher mit Wärmetauscher für Solaranlage | 520 - 1.500 Liter |
| PAW | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Kupfer Wärmetauscher) | 520 - 2.000 Liter |
| PAWS | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Kupfer Wärmetauscher) in Kombination mit Solar | 520 - 1.500 Liter |
| PAE | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Edelstahl Wärmetauscher) | 800, 1.000 Liter |
| PAES | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Edelstahl Wärmetauscher) in Kombination mit Solar | 800, 1.000 Liter |
Ausführung:

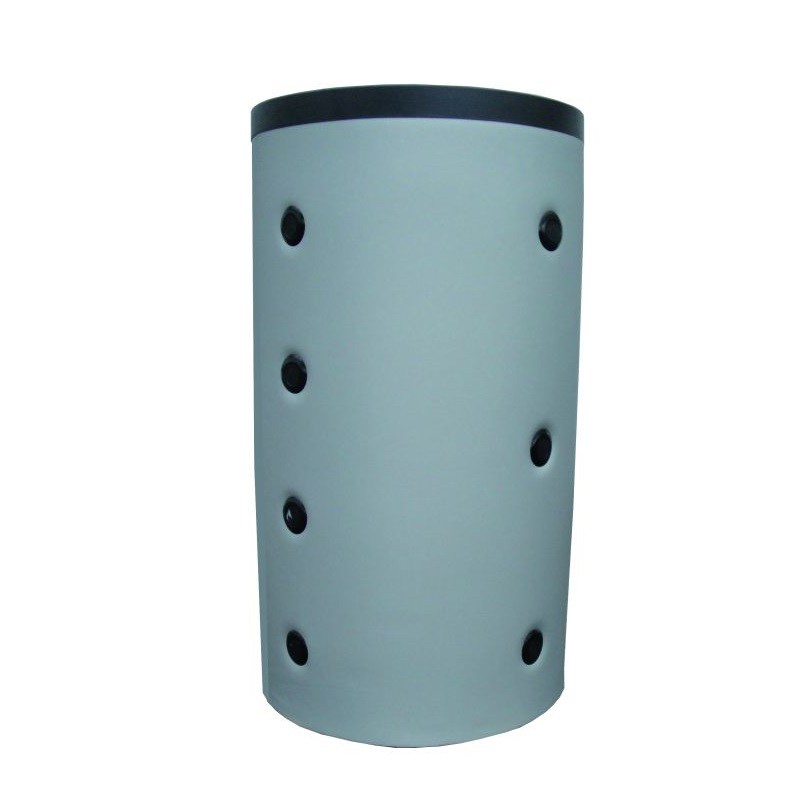

- Mit FCKW-freier 120 mm Vliesisolierung mit PVC Deckschicht
leicht zu montieren, 100% wiederverwertbar, massiver Reißverschluß
Farbe Aluminium, inklusive Bodendämmung nach DIN 4753 Teil 8 - Lieferung mit montierter Isolierung (außer 2.000 Liter)
- Solarwärmetauscher Anschluß 1“ AG
- Speicher aus Stahl S235JRG2
- Betriebsdruck 3 bar
- mit Fühlerklemmleiste für variable Fühlerpositionierung
- innen roh, außen grundiert
- 7 Muffen 1 ½", auch für elektrische Heizpatrone
- 1“ Muffe für Entlüftung.
- 2 Muffen 1" für Solarkreislauf
Technische Daten und Maße:
| Inhalt in Liter | Durchmesser in mm ohne Isolierung | Höhe in mm mit Isolierung | Kippmaß in mm | Gewicht in kg ohne Isolierung | Wärmetauscher Fläche in m2 |
|---|---|---|---|---|---|
| 520 | 650 | 1.750 | 1.670 | 120 | 2,50 m² |
| 800 | 790 | 1.785 | 1.771 | 183 | 2,50 m² |
| 850 | 790 | 1.970 | 1.932 | 192 | 2,50 m² |
| 1.000 dünn | 790 | 2.165 | 2.157 | 202 | 3,20 m² |
| 1.000 dick | 850 | 1.990 | 1.978 | 205 | 3,20 m² |
| 1.100 | 850 | 2.140 | 2.122 | 226 | 3,20 m² |
| 1.500 | 1.000 | 2.130 | 2.106 | 281 | 4,25 m² |
Höhe der Anschlüsse vom Boden aus:
| Pufferspeicher | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 520 | 245 | 645 | 1045 | 1405 | 245 | 825 | 1405 | 245 | 685 |
| 800 | 246 | 646 | 1046 | 1446 | 246 | 846 | 1446 | 146 | 906 |
| 850 | 263 | 718 | 1173 | 1633 | 263 | 946 | 1633 | 263 | 793 |
| 1000 dünn | 246 | 786 | 1326 | 1866 | 246 | 1091 | 1866 | 246 | 906 |
| 1000 dick | 285 | 725 | 1215 | 1655 | 285 | 970 | 1655 | 285 | 945 |
| 1100 | 285 | 790 | 1295 | 1805 | 285 | 1043 | 1805 | 285 | 815 |
| 1500 | 320 | 786 | 1253 | 1720 | 320 | 1018 | 1720 | 320 | 1110 |
| Anschluß IG | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 " | 1 " |

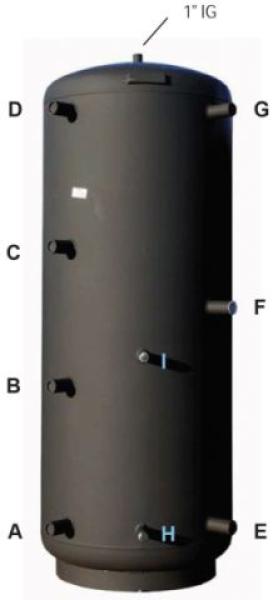

Die den Buchstaben entsprechenden Anschlüsse sind im Bild rechts gekennzeichnet.
Die Entlüftung oben auf dem Speicher ist bei allen Modellen eine Muffe mit 1" Innengewinde.
Wählen Sie hier die Größe des gewünschten Pufferspeichers mit Solar-Wärmetauscher, ohne Warmwasserbereitung Typ PAS:
