Brauchwassermischventil 1" AG mit Verbrühschutz

Brauchwassermischventil 1" AG mit Verbrühschutz

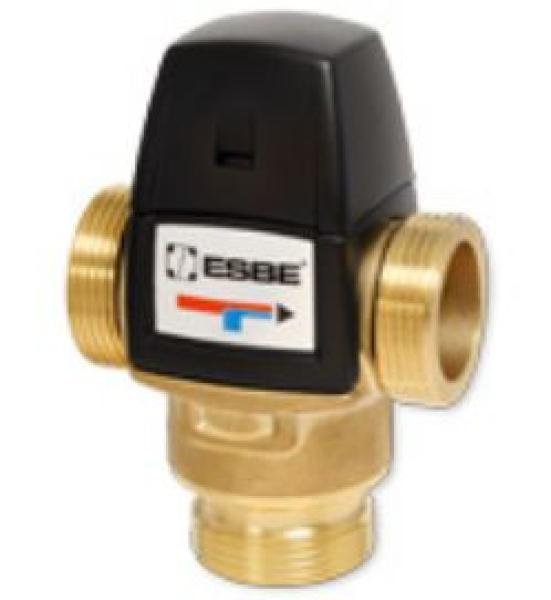

30 MR, ESBE Mischautomat für Brauchwasser, 1" Außengewinde, 35-60°C

Anwendung:

Für Anlagen mit größerem Wasserverbrauch bzw. Durchfluß.

Mischventil aus der ESBE-Serie VTA 320.
Besonders für den Einsatz bei Warmwasser Entnahmestellen geeignet, wo eine verbrühungssichere Funktion verlangt wird
und auch zur Regelung z.B. bei Fußbodenheizungen.

Technische Daten:

Serie	VTA 322
Anschluss	1" AG
DN	25
Betriebsdruck max.	PN 10
Differenzdruck max.	3 bar (0,3 MPa)
Betriebstemperatur max.	90°C
Typ	31101000
KVS	1,6

Material:

Alle wasserführenden Teile sind aus korrosionsbeständigem
Material bzw. entzinkungsbeständigem Messing hergestellt.


Beispiel für den Einsatz

Anbindung eines Hygienespeichers in einer Heizung 1. Pufferspeicher mit Hygiene-Wärmetauscher 2. Membranausdehnungsgefäß für Trinkwasser (optional) 3. Brauchwassermischventil mit Rückschlagventil 4. Zirkulationspumpe 5. Rückschlagventil 6. Überdruckventil (Membransicherheitsventil) 2., 5. und 6. können auch durch eine Sicherheitsgruppe wie die von uns angebotene SYROBLOC-Sicherheitsgruppe 24 ersetzt werden. Ein Überdruckventil (6.) muß immer mit vorgesehen werden!



Hersteller:

ESBE GmbH, Newtonstr 14, 85221 Dachau, Deutschland, info.de@esbe.eu
