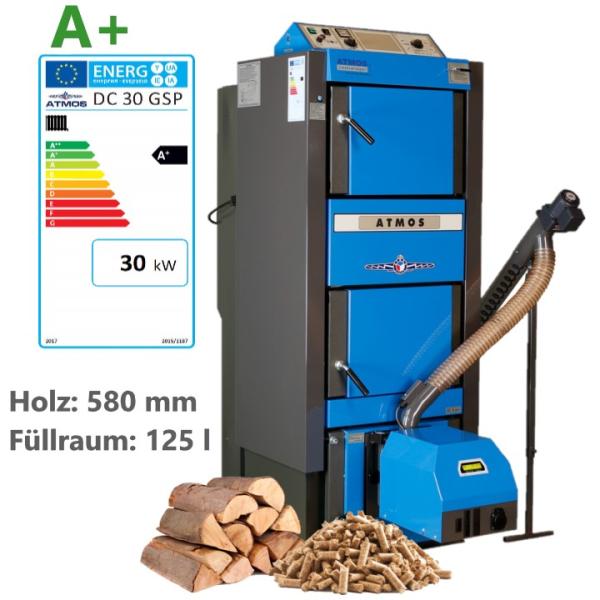

ATMOS DC30GSP Kombikessel für Scheitholz und Pellets
Kombination aus Holzvergaser und automatischer Pelletheizung mit automatischer Umschaltung
Der ATMOS DC30GSP kombiniert einen Holzvergaser für Scheitholz mit einer automatischen Pelletheizung in einem gemeinsamen Kesselkörper.
Im Holzbetrieb erreicht der Kessel eine Nennwärmeleistung von 29,8 kW. Im Pelletbetrieb arbeitet der serienmäßig eingebaute Pelletbrenner ATMOS A25GSP in einem Leistungsbereich von 6 bis 20 kW.
Nach dem Ausbrennen des Scheitholzes kann der Pelletbrenner automatisch starten. Voraussetzung ist, dass die automatische Umschaltung eingerichtet wurde und weiterhin eine Wärmeanforderung durch den Pufferspeicher oder die Heizungsanlage besteht.

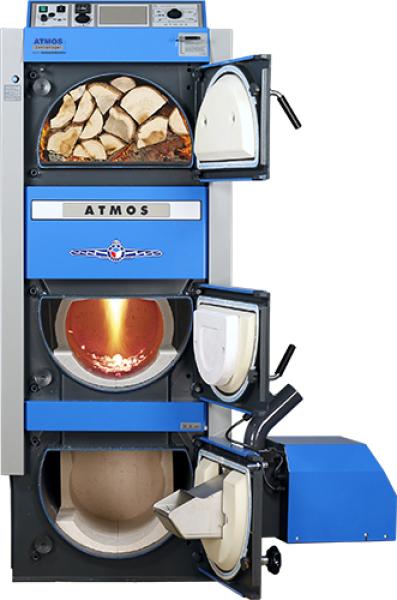

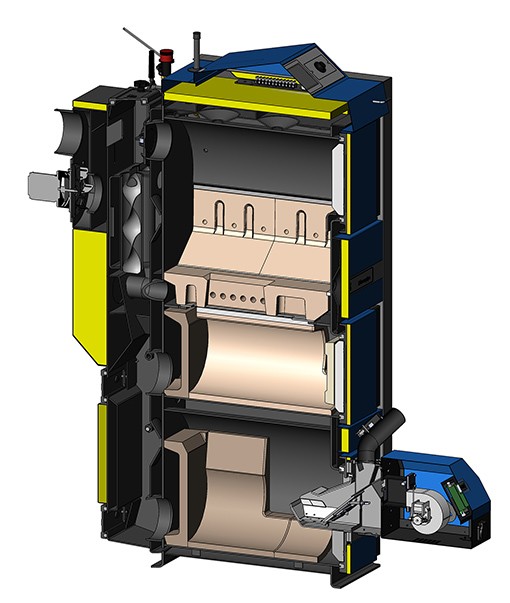

Die Brennkammern für Holz und Pellets sind übereinander angeordnet. Dadurch benötigt der Kombikessel weniger Stellfläche als zwei nebeneinander aufgestellte Heizkessel. Beide Verbrennungsbereiche nutzen einen gemeinsamen Rauchgasweg und einen gemeinsamen Schornsteinanschluss.
Holz und Pellets Flexible Brennstoffwahl innerhalb eines gemeinsamen Kessels.
Automatische Umschaltung Der Pelletbrenner kann nach dem Ausbrennen des Holzes automatisch starten.
29,8 kW mit Holz Nennwärmeleistung des Holzvergaserbereichs.
6 bis 20 kW mit Pellets Leistungsbereich des Pelletbrenners.
Bis 580 mm Scheitholz Großer Holzfüllraum für entsprechend abgelängtes Scheitholz.
Ein Schornsteinanschluss Holz- und Pelletbetrieb nutzen einen gemeinsamen Rauchgasweg.
BEG-förderfähiger Kombikessel Der ATMOS DC30GSP ist auch
ohne Partikelabscheider förderfähig. Optional kann der Kessel mit einem
OekoTube Partikelabscheider ausgestattet werden. Dieser wird im Rauchrohr zwischen Kessel und Schornstein montiert und reduziert den Feinstaubanteil im Abgas zusätzlich. Maßgeblich sind die zum Zeitpunkt der Antragstellung geltenden Förderbedingungen.
Für wen eignet sich der ATMOS DC30GSP?
Der ATMOS DC30GSP eignet sich für Heizungsanlagen, bei denen Scheitholz und Holzpellets in einem gemeinsamen Kessel genutzt werden sollen. Der Kessel ermöglicht die manuelle Beheizung mit Scheitholz und den automatischen Heizbetrieb mit Pellets. Welcher Brennstoff häufiger eingesetzt wird, kann entsprechend dem persönlichen Heizverhalten und der jeweiligen Verfügbarkeit entschieden werden.
Nach dem Ausbrennen des Scheitholzes kann der Pelletbrenner automatisch die weitere Wärmeversorgung übernehmen. Damit ist ein Weiterbetrieb der Heizungsanlage möglich, ohne unmittelbar erneut Scheitholz nachlegen zu müssen. Durch die übereinander angeordneten Brennkammern ist der DC30GSP insbesondere dort interessant, wo die Stellfläche für zwei getrennte Kessel nicht zur Verfügung steht.
Planungshinweis
Für den ATMOS DC30GSP empfehlen wir eine Mindestraumhöhe von 2,20 m. Nur so ist ausreichend Platz vorhanden, um den oberen Wärmetauscher für die regelmäßige Reinigung zu öffnen und ordnungsgemäß zu warten. Ist der Heizraum niedriger, kann der obere Wärmetauscher nicht oder nur eingeschränkt gereinigt werden. Dadurch erhöht sich der Wartungsaufwand und die dauerhaft einwandfreie Funktion des Kessels kann beeinträchtigt werden.
Wir prüfen Ihre räumlichen Gegebenheiten und beraten Sie, ob der DC30GSP die passende Lösung ist oder ob zwei getrennte Kessel, beispielsweise ein Holzvergaser und ein Pelletkessel, die bessere Wahl darstellen.
Vorteile auf einen Blick
- Vollwertiger Holzvergaser und automatische Pelletheizung in einem Kessel
- Automatische Umschaltung von Holz auf Pellets
- 29,8 kW Nennwärmeleistung im Holzbetrieb
- 6 bis 20 kW Leistung im Pelletbetrieb
- Großer Holzfüllraum mit 125 Liter
- Scheitholzlänge bis 580 mm
- Gemeinsamer Rauchgasweg und Schornsteinanschluss
- Bis zu 7 Jahre Garantieverlängerung* möglich
- BEG-förderfähig – auch ohne Partikelabscheider
Lieferumfang
- ATMOS DC30GSP Kombikessel
- ATMOS A25GSP Pelletbrenner
- Förderschnecke in der ausgewählten Länge
- Saugzuggebläse
- Reinigungszubehör
- Honeywell Feuerzugsregler
- KFE-Ventil
- Türanschlag rechts
Holzbetrieb mit Scheitholz
Im Holzbetrieb arbeitet der obere Kesselbereich nach dem Prinzip der Holzvergasung. Das Scheitholz wird im oberen Füllraum aufgelegt und unter kontrollierter Luftzufuhr vergast. Die entstehenden Holzgase werden durch die keramische Vergasungsdüse in die darunterliegende Brennkammer geführt.
Dort werden die Holzgase mit Sekundärluft vermischt und verbrannt. Der Saugzugventilator unterstützt die Führung der Verbrennungsgase durch den Kessel und in Richtung Schornstein. Der Holzvergaserbereich besitzt eine Nennwärmeleistung von 29,8 kW.
Scheitholz und Holzqualität
Der ATMOS DC30GSP ist für Scheitholz bis 580 mm Länge mit einer Restfeuchte von 12 bis maximal 20 % ausgelegt, sodass handelsübliche Halbmeterscheite verwendet werden können. Die große Fülltür und die auf den Füllraum abgestimmte Konstruktion unterstützen einen gleichmäßigen Abbrand und eine zuverlässige Holzvergasung.
Holzfeuchte beachten Zu feuchtes Brennholz verschlechtert die Verbrennung und kann Ablagerungen, Teerbildung und einen erhöhten Reinigungsaufwand verursachen. Verwenden Sie ausschließlich ausreichend getrocknetes und naturbelassenes Scheitholz.
Automatischer Pelletbetrieb

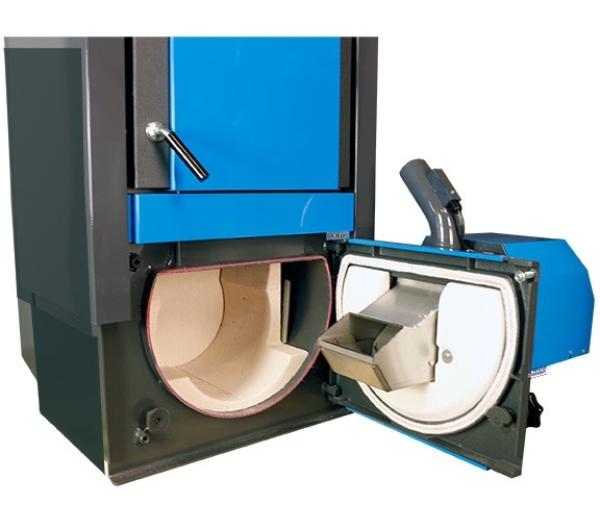

Der ATMOS DC30GSP wird serienmäßig mit dem Pelletbrenner ATMOS A25GSP geliefert. Der Pelletbrenner zündet die Pellets automatisch mithilfe von zwei elektrischen Glühspiralen. Die Brennersteuerung regelt unter anderem die externe Förderschnecke, den Brennerventilator und die Zündung.
Im Pelletbetrieb arbeitet der DC30GSP in einem Leistungsbereich von 6 bis 20 kW. Der Brenner besitzt ein Display zur Anzeige des Betriebszustands und zur Einstellung der Brennerfunktionen.
Zulässige Holzpellets
Der Pelletbrenner ist für hochwertige Holzpellets mit einem Durchmesser von 6 bis 8 mm vorgesehen. Die verwendeten Pellets sollten eine gleichmäßige Qualität besitzen und möglichst wenig Schlacke bilden. Pellets mit hohem Rindenanteil, starken Verunreinigungen oder ungünstigem Ascheschmelzverhalten können zu Ablagerungen und Schlackebildung in der Brennerschale führen.
Pneumatische Brennerreinigung als Zubehör
Für den Pelletbrenner ATMOS A25GSP ist eine pneumatische Reinigung der Brennerschale als Zubehör erhältlich.
Bei der pneumatischen Reinigung wird die Brennerschale in festgelegten Intervallen mit Druckluft ausgeblasen. Dadurch können Asche und lose Verbrennungsrückstände aus der Brennerschale entfernt werden. Das System kann insbesondere bei längeren Pelletlaufzeiten den manuellen Reinigungsaufwand reduzieren. Eine regelmäßige Kontrolle und Wartung des Brenners bleibt dennoch erforderlich.
Automatische Umschaltung von Holz auf Pellets
Der ATMOS DC30GSP kann nach dem Ausbrennen des Scheitholzes automatisch auf Pelletbetrieb umschalten. Der Abgastemperaturfühler erkennt den Abbrand des Holzes. Sinkt die Abgastemperatur entsprechend ab und besteht weiterhin eine Wärmeanforderung, kann der Pelletbrenner automatisch starten.
Die beiden Speicherfühler TV und TS ermöglichen die Steuerung des Pelletbrenners anhand der oberen und unteren Temperatur im Pufferspeicher. Unterschreitet die obere Speichertemperatur den eingestellten Einschaltwert, kann der Pelletbrenner starten. Erreicht der untere Speicherfühler die eingestellte Abschalttemperatur, wird der Pelletbetrieb wieder beendet.

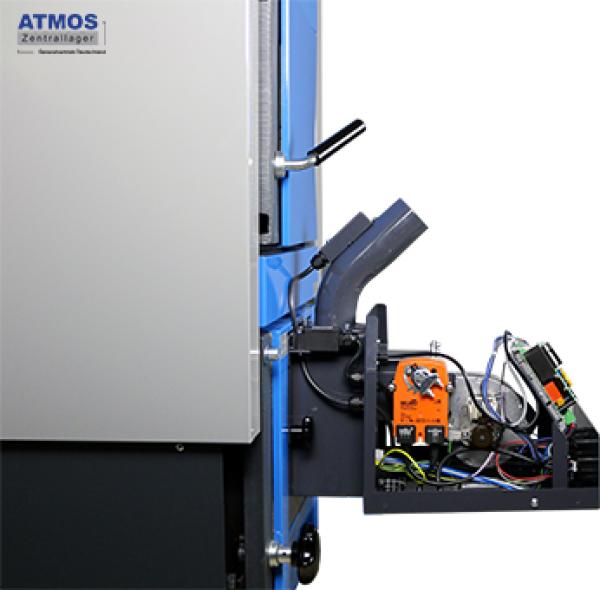

Dicht schließende Luftklappen für den Wechselbetrieb
Beim Wechsel zwischen Holz- und Pelletbetrieb muss verhindert werden, dass der nicht genutzte Verbrennungsbereich Falschluft zieht. Die GSP-Kessel und der zugehörige Pelletbrenner sind deshalb mit automatisch betätigten Luftklappen ausgestattet.
Beim Heizen mit Holz wird die Luftzufuhr des Pelletbrenners geschlossen. Beim Pelletbetrieb wird die Luftzufuhr des Holzvergaserbereichs geschlossen. Dadurch wird eine Beeinträchtigung des jeweils aktiven Verbrennungsbereichs durch unkontrollierte Nebenluft verhindert.
Pelletzuführung und Pelletlagerung
Die Pellets können abhängig von der gewählten Ausführung aus einem Pelletbehälter oder aus einem größeren Pelletlager zum Brenner transportiert werden.

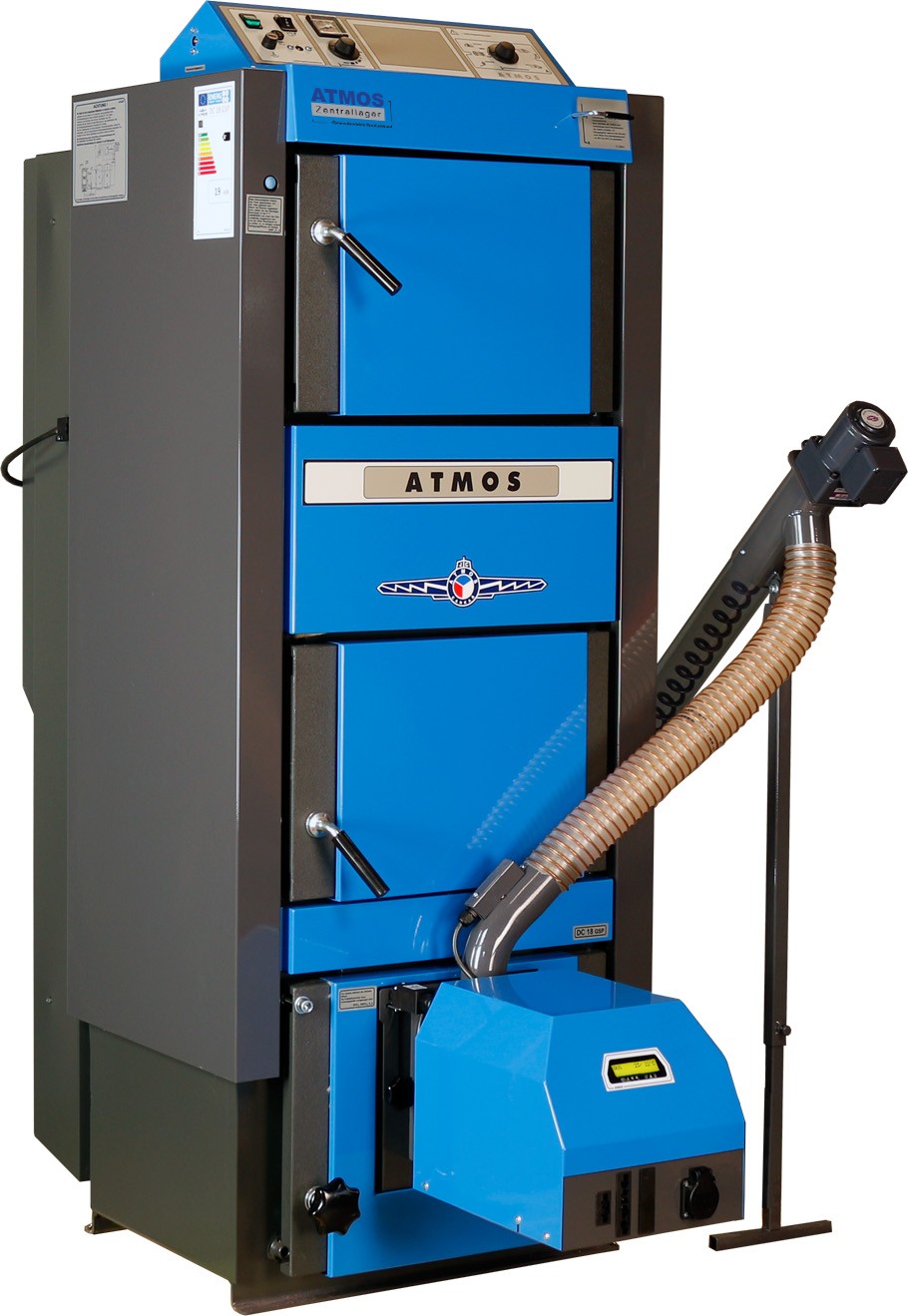

Pelletbehälter mit Förderschnecke
Für den ATMOS A25GSP stehen verschiedene Förderschnecken zur Verfügung, die im Warenkorb ausgewählt werden können. Die Förderschnecke wird in einen geeigneten Pelletbehälter eingesetzt und transportiert die Pellets entsprechend der Brenneranforderung zum A25GSP.
Pelletsilo mit Saugsystem
Alternativ kann der DC30GSP mit einem Pellet-Saugsystem und einem größeren Pelletlager kombiniert werden. Dadurch kann der Tages- oder Zwischenbehälter am Kessel automatisch aus einem räumlich getrennten Pelletlager befüllt werden.
Beratung zur Pelletlagerung
Wir analysieren Bilder, Skizzen und Raummaße und beraten Sie bei der Auswahl des geeigneten Pelletlagers. Dabei berücksichtigen wir unter anderem Raumhöhe, Stellfläche, Befüllmöglichkeiten, Revisionszugang, Schlauchwege und die gewünschte Entnahmetechnik.

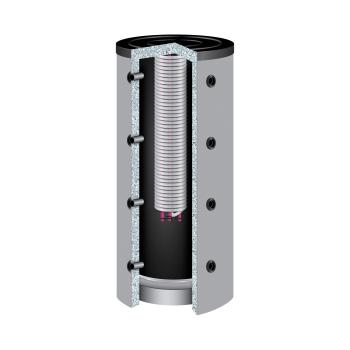

Pufferspeicher und Betriebsweise
Der ATMOS DC30GSP kann mit einem entsprechend dimensionierten Pufferspeicher betrieben werden. Der Pufferspeicher nimmt die während des Kesselbetriebs erzeugte Wärme auf und stellt sie anschließend bedarfsgerecht für die Heizungsanlage und gegebenenfalls die Warmwasserbereitung zur Verfügung.
ATMOS nennt für den DC30GSP beim Holzbetrieb ein Puffervolumen von 2.000 Litern. Die tatsächlich erforderliche Speichergröße muss unter Berücksichtigung der geltenden Vorgaben, der konkreten Anlagenplanung, der Raumhöhe und der vorhandenen Platzverhältnisse festgelegt werden.
Rücklaufanhebung und Kesselschutz
Für einen sicheren, sauberen und langlebigen Betrieb des ATMOS DC30GSP ist eine ausreichend hohe Rücklauftemperatur erforderlich. Zu kaltes Heizungswasser kann im Kessel zur Kondensatbildung führen. In Verbindung mit Verbrennungsrückständen können dadurch Korrosion, Glanzruß und Versottung entstehen.
Eine geeignete Rücklaufanhebung sorgt dafür, dass der Kessel möglichst schnell seine erforderliche Betriebstemperatur erreicht und kein zu kaltes Heizungswasser zurückströmt. Der Hersteller schreibt eine Mindestrücklauftemperatur von 65 °C vor. Aus unserer langjährigen Praxiserfahrung empfehlen wir eine höhere Rücklauftemperatur, um den Kessel bestmöglich zu schützen und dauerhaft einen sauberen sowie effizienten Betrieb zu gewährleisten.

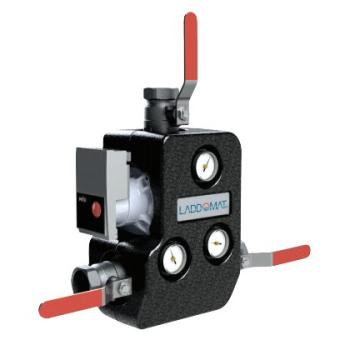

Für den ATMOS DC30GSP empfehlen wir den Einsatz eines Laddomat 21-100 mit einer 78 °C Thermopatrone. Durch die 78 °C Thermopatrone wird der Kessel zuverlässig vor Kondensatbildung, Korrosion, Glanzruß und Versottung geschützt und eine lange Lebensdauer unterstützt.
Unsere Empfehlung aus der Praxis - Bis 32 kW Kesselleistung: Laddomat 21-100 mit 78 °C Thermopatrone
- Über 32 kW bis 85 kW Kesselleistung: Laddomat 21-100 mit 72 °C Thermopatrone
Thermische Ablaufsicherung
Der ATMOS DC30GSP besitzt einen integrierten Sicherheitswärmetauscher gegen Übertemperatur, an den eine thermische Ablaufsicherung angeschlossen wird. Wird der Kessel zu heiß, öffnet das Ventil und leitet kaltes Wasser durch den Sicherheitswärmetauscher, um den Kessel abzukühlen.
Sicherheitsrelevanter Hinweis Die Kaltwasserzufuhr zur thermischen Ablaufsicherung darf während des Kesselbetriebs nicht abgesperrt sein. Die thermische Ablaufsicherung ersetzt nicht die weiteren vorgeschriebenen Sicherheitseinrichtungen der Heizungsanlage.
Schornstein und Rauchrohr
Der Holz- und der Pelletbereich des DC30GSP nutzen einen gemeinsamen Rauchgasweg und einen gemeinsamen Schornsteinanschluss. Der Rauchrohranschluss besitzt einen Durchmesser von 150 mm.
ATMOS gibt für den DC30GSP einen erforderlichen Schornsteinzug von 18 Pa im Pelletbetrieb und 20 Pa im Holzbetrieb an.
Kostenlose Schornsteinberechnung
Wir können über das ATMOS-Zentrallager eine Schornsteinberechnung veranlassen. Dazu benötigen wir die Maße und Angaben zum vorhandenen Schornstein sowie eine Skizze des geplanten Rauchrohrverlaufs. Ergibt die Berechnung einen ungeeigneten Schornsteinzug, beraten wir Sie zu möglichen Maßnahmen.
Erforderliche Raumhöhe und Zugänglichkeit

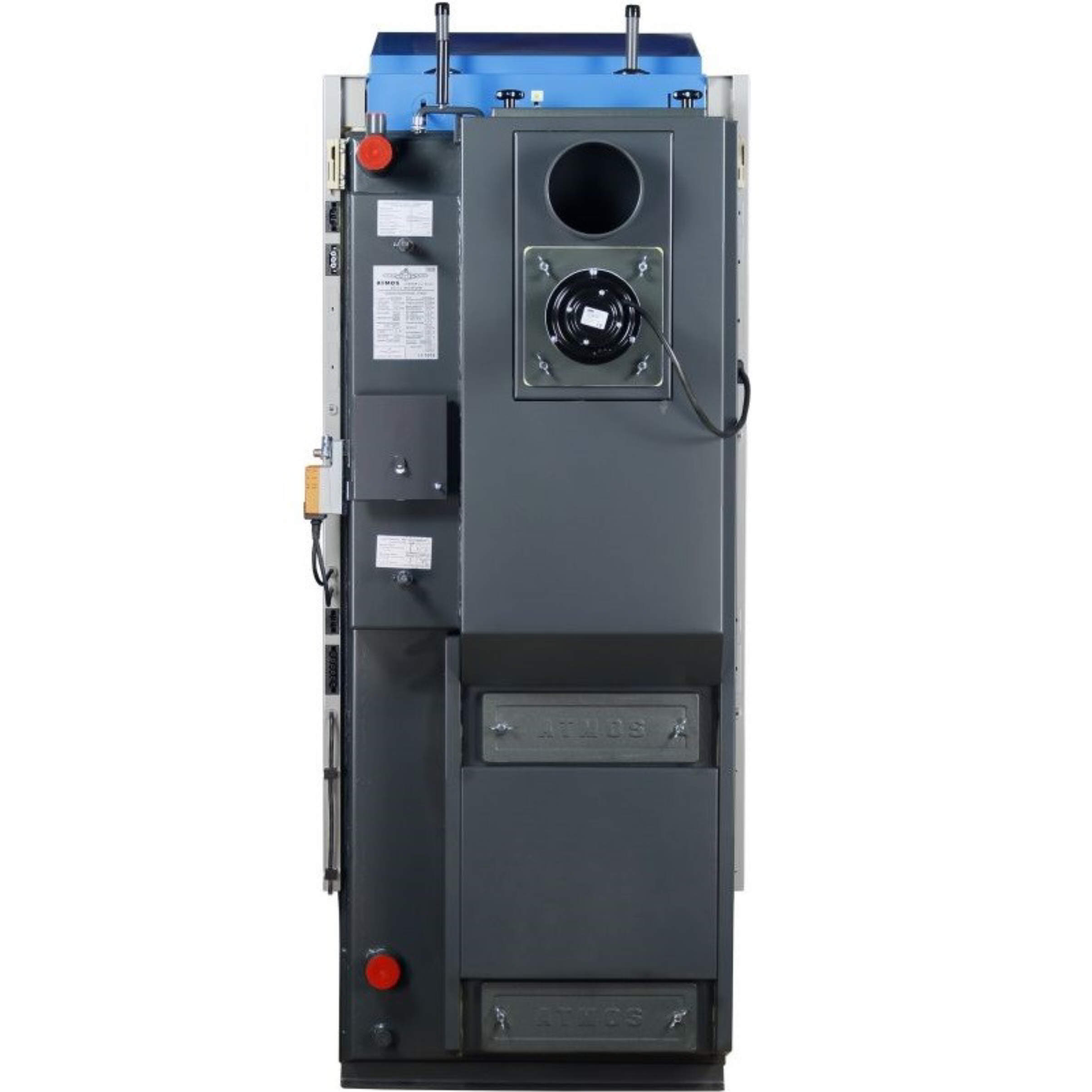

Der ATMOS DC30GSP besitzt hinten oben einen Reinigungsdeckel, über den der Röhrenwärmetauscher gereinigt wird. Damit der Wärmetauscher ordnungsgemäß gereinigt werden kann, muss oberhalb des Kessels ausreichend Platz vorhanden sein.
Unsere Empfehlung
Wir empfehlen für den ATMOS DC30GSP eine Raumhöhe von mindestens 2,20 m. Bei einer geringeren Raumhöhe kann die ordnungsgemäße Reinigung des oberen Wärmetauschers erheblich erschwert oder unmöglich werden.
Ist der Heizraum niedriger, empfehlen wir zwei getrennte Kessel nebeneinander, beispielsweise den DC30GSE Holzvergaser in Verbindung mit einem P25 Pelletkessel.
Regelung und Anlagenüberwachung
Zur Regelung des Kombikessels, des Pufferspeichers, der Heizkreise und der Warmwasserbereitung kann eine JBR-Systemregelung eingesetzt werden.
Abhängig von der gewählten Ausführung ermöglicht die JBR-Regelung die Steuerung und Überwachung der gesamten Heizungsanlage. Über die WLAN-Funktion kann der Anlagenbetrieb per Smartphone, Tablet oder Computer kontrolliert und angepasst werden.
Technische Daten im Überblick
| Hersteller / Modell | ATMOS DC30GSP |
| Leistung im Holzbetrieb | 29,8 kW |
| Leistung im Pelletbetrieb | 6 bis 20 kW |
| Pelletbrenner | ATMOS A25GSP |
| Maximale Scheitholzlänge | 580 mm |
| Holzfüllraum | 125 Liter |
| Wirkungsgrad Pelletbetrieb | 92,8 % |
| Wirkungsgrad Holzbetrieb | 91,4 % |
| Energieeffizienzklasse | A+ |
| Gewicht | 656 kg |
| Empfohlenes Puffervolumen | 2.000 Liter |
| Empfohlene Mindestraumhöhe | 2,20 m |
Alle ausführlichen Maß-, Leistungs-, Emissions- und Anschlussdaten finden Sie im separaten Reiter „Technische Daten“.
Irrtümer und Änderungen vorbehalten.
* Garantieverlängerung
Beim gleichzeitigen Kauf des ATMOS DC30GSP mit einer Laddomat 21-100 Rücklaufanhebung verlängert sich die Garantie auf den Kesselkörper zunächst von 2 auf 5 Jahre.
Unter Einhaltung sämtlicher Voraussetzungen des ATMOS-Zentrallagers kann die Garantie auf den Kesselkörper auf insgesamt bis zu 7 Jahre verlängert werden.
Für die Garantieverlängerung müssen die jeweils geltenden Voraussetzungen erfüllt und die erforderlichen Unterlagen fristgerecht eingereicht werden.
Fachgerechte Inbetriebnahme
Wir empfehlen, jeden ATMOS Kombikessel durch einen Fachmann einstellen und in Betrieb nehmen zu lassen. Dadurch wird ein optimaler Wirkungsgrad sichergestellt und die Einhaltung der Garantiebedingungen unterstützt. Dafür kann der ATMOS Kesseleinstell- und Inbetriebnahmeservice gebucht werden.
Häufig gestellte Fragen zum ATMOS DC30GSP
Welche Leistung hat der ATMOS DC30GSP?
Der ATMOS DC30GSP besitzt eine Nennwärmeleistung von 29,8 kW im Holzbetrieb. Im Pelletbetrieb arbeitet der Kessel in einem Leistungsbereich von 6 bis 20 kW.
Kann der ATMOS DC30GSP automatisch von Holz auf Pellets umschalten?
Ja. Nach dem Ausbrennen des Scheitholzes kann der Pelletbrenner automatisch starten, sofern die Regelung entsprechend eingerichtet und weiterhin eine Wärmeanforderung vorhanden ist.
Welcher Pelletbrenner ist beim ATMOS DC30GSP eingebaut?
Der ATMOS DC30GSP ist mit dem Pelletbrenner ATMOS A25GSP ausgestattet.
Welche Scheitholzlänge passt in den ATMOS DC30GSP?
Der ATMOS DC30GSP ist für Scheitholz mit einer Länge von bis zu 580 mm ausgelegt.
Welche Pellets dürfen im ATMOS DC30GSP verwendet werden?
Vorgesehen sind hochwertige Holzpellets mit einem Durchmesser von 6 bis 8 mm und einer Länge von ungefähr 5 bis 25 mm.
Benötigt der ATMOS DC30GSP zwei Schornsteine?
Nein. Der Holz- und der Pelletbereich nutzen einen gemeinsamen Rauchgasweg und einen gemeinsamen Schornsteinanschluss.
Wie groß muss der Pufferspeicher für den ATMOS DC30GSP sein?
Die erforderliche Größe hängt von der Anlagenplanung und den geltenden Vorgaben ab. Für den Holzbetrieb nennt ATMOS beim DC30GSP ein Puffervolumen von 2.000 Litern. Killus Technik empfiehlt, die tatsächliche Speichergröße anhand der Heizungsanlage, der Raumhöhe und der Platzverhältnisse zu prüfen.
Welche Raumhöhe wird für den ATMOS DC30GSP benötigt?
Killus Technik empfiehlt eine Raumhöhe von mindestens 2,20 m, damit der obere Wärmetauscher zur Reinigung ausreichend zugänglich ist.
Welche Rücklauftemperatur benötigt der ATMOS DC30GSP?
ATMOS schreibt während des Betriebs eine Rücklauftemperatur von mindestens 65 °C vor. Die Kesseltemperatur soll zwischen 80 und 90 °C liegen.
Ist der ATMOS DC30GSP förderfähig?
Der ATMOS DC30GSP ist im Rahmen der BEG-Heizungsförderung förderfähig. Maßgeblich sind die zum Zeitpunkt der Antragstellung geltenden Förderbedingungen.
