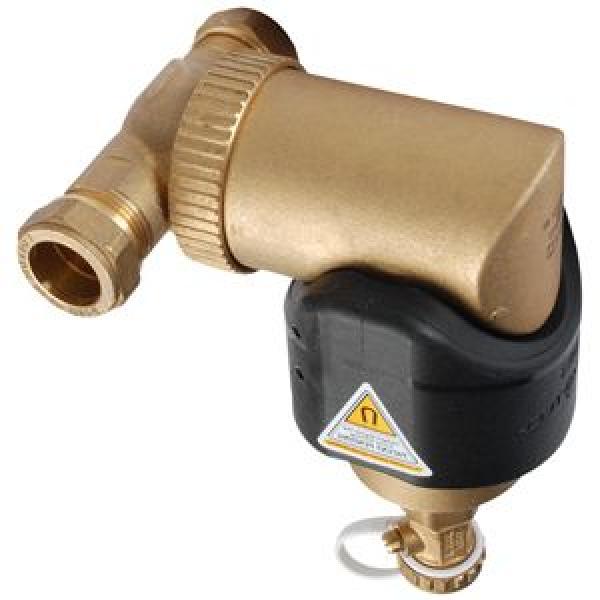

SpiroTrap MB3: Einzigartiger Schlammabscheider - Kombiniert Kraft und Flexibilität
Für Heizungssysteme 22 mm oder 28 mm Klemmringverschraubung oder 3/4" und 1" Innengewinde
Der SpiroTrap MB3 ist ein äußerst effektiver Schlammabscheider, der auf höchst wirkungsvolle Weise sowohl magnetische als auch nichtmagnetische Schlammpartikel aus Heizungsanlagen entfernt. Der SpiroTrap MB3, eine Weiterentwicklung des erfolgreichen SpiroTrap MB2, zeichnet sich vor allem durch den innovativen, abnehmbaren Magneten an der Außenseite des Schlammabscheiders aus. Dieser Magnet ist mit einer besonderen Feldverstärkungstechnologie ausgestattet.
Der SpiroTrap MB3 ist eine Weiterentwicklung des erfolgreichen SpiroTrap MB2. Eine besonders auffallende Innovation ist der abnehmbare Magnet an der Außenseite des Schlammabscheiders. Das Magnetfeld ermöglicht eine extrem effektive Abscheidung, und zwar nicht nur durch ein stark vergrößertes magnetisches Feld, sondern auch durch eine deutlich nach innen gerichtete Wirkung der Magnetkraft. Es wird zunehmend wichtiger, magnetische Schmutzpartikel effektiv aufzufangen, unter anderem für die Pumpen der neuen Generation. Weitere Verbesserungen sind die Anpassung des drehbaren Anschlußmechanismus und die erhebliche Steigerung der Auffangkapazität. Nach dem vorübergehenden Abnehmen der Magnetmanschette werden die angesammelten Verschmutzungen beim Öffnen des Ablaßhahns durch den Anlagendruck schnell und kraftvoll nach außen gepreßt.
Wie funktioniert der SpiroTrap MB3?
Dieser Film des Herstellers verdeutlicht die Funktionsweise des Spirotrap MB3.
Aufbau des MB3

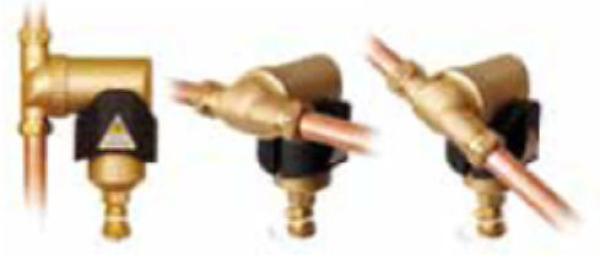

- Drehbarer Anschlußmechanismus, so daß das Gerät in horizontale, vertikale und sogar diagonale Leitungen eingebaut werden kann.
- Abnehmbarer Magnet an der Außenseite mit einzigartiger Magnetfeldverstärkungstechnologie.
- Kernstück ist das einzigartige Spirorohr. Diese Komponente, die speziell dafür entwickelt wurde,
eine optimale Abscheidung von Schlammpartikeln zu bewerkstelligen, besitzt einen sehr niedrigen hydraulischen Widerstand.
- Ablaßhahn zur Beseitigung der abgefangenen Schlammpartikel.
Der SpiroTrap MB3 ist in vier Anschlußarten erhältlich:
Technische Spezifikationen SpiroTrap MB3 |
Anschluß (D): |
22 mm
Klemmring |
28 mm
Klemmring |
3/4" IG
|
1" IG
|
Max. Durchfluß [l/sec]: |
0,30 |
0,55 |
0,30 |
0,55 |
Inhalt [l]: |
0,36 |
0,39 |
0,36 |
0,39 |
Gewicht [kg]: |
2,21 |
2,28 |
2,21 |
2,28 |
Abmessung Hv [mm]: |
167 |
167 |
167 |
167 |
Abmessung Hh [mm]: |
148 |
148 |
148 |
148 |
Abmessung L [mm]: |
92 |
92 |
92 |
92 |
Abmessung M [mm]: |
116 |
120 |
116 |
120 |
Artikelnummer: |
512234422
Spiro:
UE022WJ |
512234424
Spiro:
UE028WJ |
512234418 |
512234420 |
Medium: Wasser, maximal 50% Glykol
Maximaler Betriebsdruck: 10 bar
Maximale Temperatur: 110°C
Sie können den Spirotrap auch gleich mit der passenden Isolierung bestellen. Die Isolierung des Körpers ist gegen die Isolierung des Anschlußstücks drehbar. Zur Betätigung des Magneten wird die Isolierung des Körpers abgenommen.
Vorteile SpiroTrap MB3:
- Sehr effiziente Beseitigung sowohl magnetischer als auch nichtmagnetischer Schmutzpartikel (ab 5μm!)
- Schützt die Pumpe und andere teure Anlagenteile
- Schnelle und einfache Schlammabscheidung
- Sehr einfache und schnelle Installation
- Robust und leckfrei, mit hoher Auffangkapazität für Schmutzpartikel
- Für horizontale, vertikale und sogar diagonale Leitungen geeignet
- 20 Jahre Garantie
