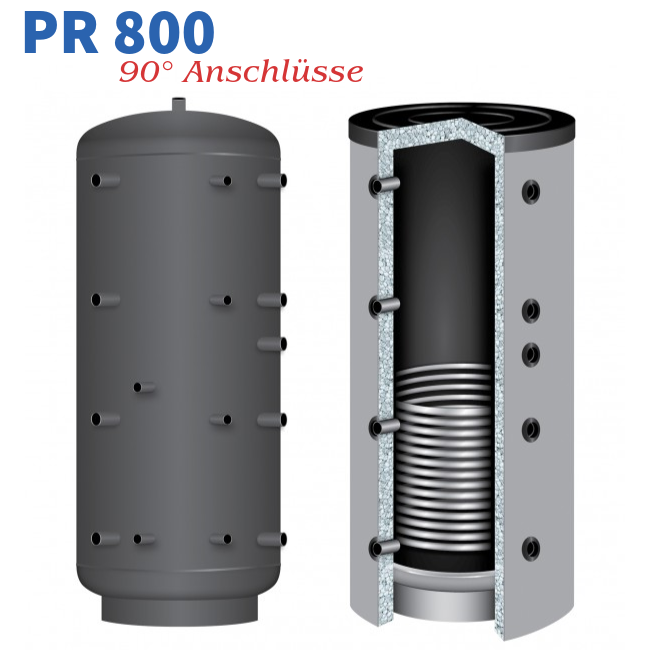

Pufferspeicher PR 800 mit 1 Wärmetauscher und 90° Anschlüsse
TWL Pufferspeicher PR 800 mit 1 Wärmetauscher und 90° Anschlüsse
Pufferspeicher sind ausschließlich mit Heizungswasser befüllte Wärmespeicher und aus Qualitätsstahl S235JR+AR nach DIN 4753 u. DIN EN 12897 gefertigt. Die Behälter sind innen roh, außen grundiert und verfügen über viele Anschlussmöglichkeiten.
- Muffenanordnung 90°
- Betriebsdruck Pufferspeicher 4,5 bar
- Betriebstemperatur Pufferspeicher 0-95°C
- Betriebsdruck Glattrohr-Wärmetauscher 16 bar
- Betriebstemperatur Glattrohr-Wärmetauscher 0-110°C
Fertigung:
- Behälter innen roh, außen schwarz grundiert.
- Aus hochwertigem Qualitätsstahl S235JR+AR
- Nach DIN 4753 und Euronorm EN 12897 hergestellt.
Isolierungsarten:
Die ÖkoLine Isolierungen bestehen aus einer intelligenten Anordnung verschiedener Isolationswerkstoffe an unterschiedlichen Stellen. Dies verbessert die Wärmedämmeigenschaften erheblich. Die Isolierungen sind innen mit keilförmigen Einschnitten versehen, um das Dämmmaterial flexibel zu gestalten und eine leichte Montage zu gewährleisten. Speicherseitig sind die Isolierungen mit einer 20 mm Polyesterfaservlies-Einlage versehen. Dadurch erhält die Isolierung ihre Paßgenauigkeit am Behälter und einen optimalen Abschluß, der jeglichen Kamineffekt verhindert. Eine problemlose Montage ist vor der Montage der Rohre jederzeit möglich. Die Isolierungen sind mit einem formschönen Mantel verkleidet und lassen sich mittels Reißverschluß verschließen.Neben den sehr guten Dämmeigenschaften und den geringen Wärmestillstandsverlusten zeichnen sich die ÖkoLine Isolierungen besonders durch die problemlose Montage in der kalten Jahreszeit aus. Häufig ist das Ergebnis einer kräftefordernden, zeitaufwändigen Montage einer Dämmung, daß die Isolierung platzt oder der Reißverschluß beschädigt wird. Dies ist bei der ÖkoLine Isolierung nicht der Fall. Durch die konsequente Produktweiterentwicklung durch den Hersteller, erzielen die ÖkoLine Isolierungen nicht nur eindeutig bessere Wärmestillstandsverluste als Vliesisolierungen, sondern auch ein hervorragendes Preis-Leistungs-Verhältnis.
Zum Vergleich:
Wir haben einen 1000 Liter Speicher mit 90 mm fest aufgeschäumter PU-Hartschaum Isolierung getestet und mit einem baugleichen Behälter mit 120 mm abnehmbarer ÖkoLine-B Isolierung verglichen, das Ergebnis ist beeindruckend:
PU-Hartschaum: 2,67 kWh/24 h Wärmeverlust
ÖkoLine-B: 1,91 kWh/24 h Wärmeverlust
PU-Hartschaum: 2,67 kWh/24 h Wärmeverlust
ÖkoLine-B: 1,91 kWh/24 h Wärmeverlust
Bitte wählen Sie die Isolierung:
ÖkoLine-B Isolierung
Bereitschaftswärmeaufwand: 1,75 kWh/24 h
Warmhalteverlust: 72,9 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 1920 mm
Gewicht Isolierung: 16 kg
Warmhalteverlust: 72,9 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 1920 mm
Gewicht Isolierung: 16 kg
ÖkoLine-C Isolierung
Bereitschaftswärmeaufwand: 2,49 kWh/24 h
Warmhalteverlust: 103,8 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 1870 mm
Gewicht Isolierung: 15 kg
Warmhalteverlust: 103,8 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 1870 mm
Gewicht Isolierung: 15 kg
Ohne Isolierung
für bauseitige Isolierung oder Betrieb ohne Isolierung
Hersteller:
TWL-Technologie GmbH, Im Gewerbegebiet 2-12, 92271 Freihung, Deutschland, vertrieb@twl-technologie.de

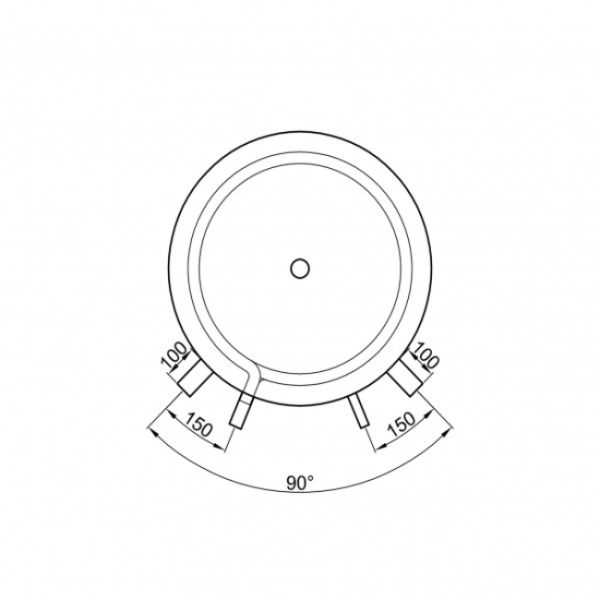

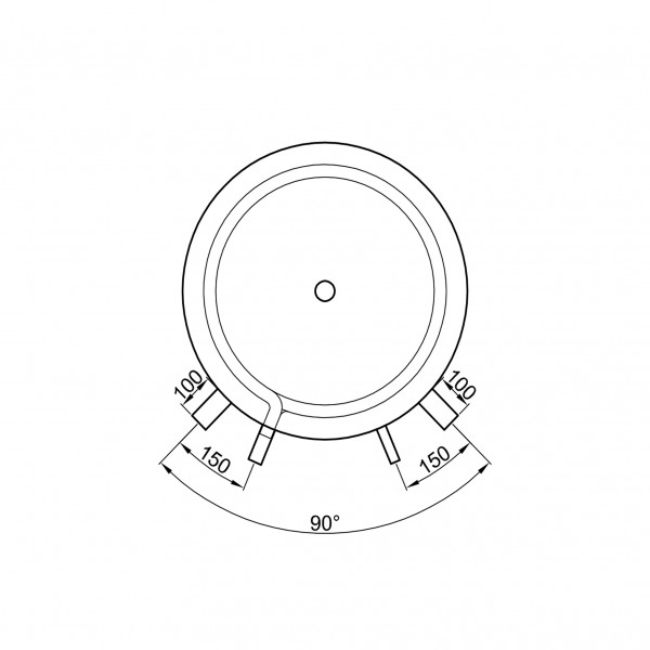

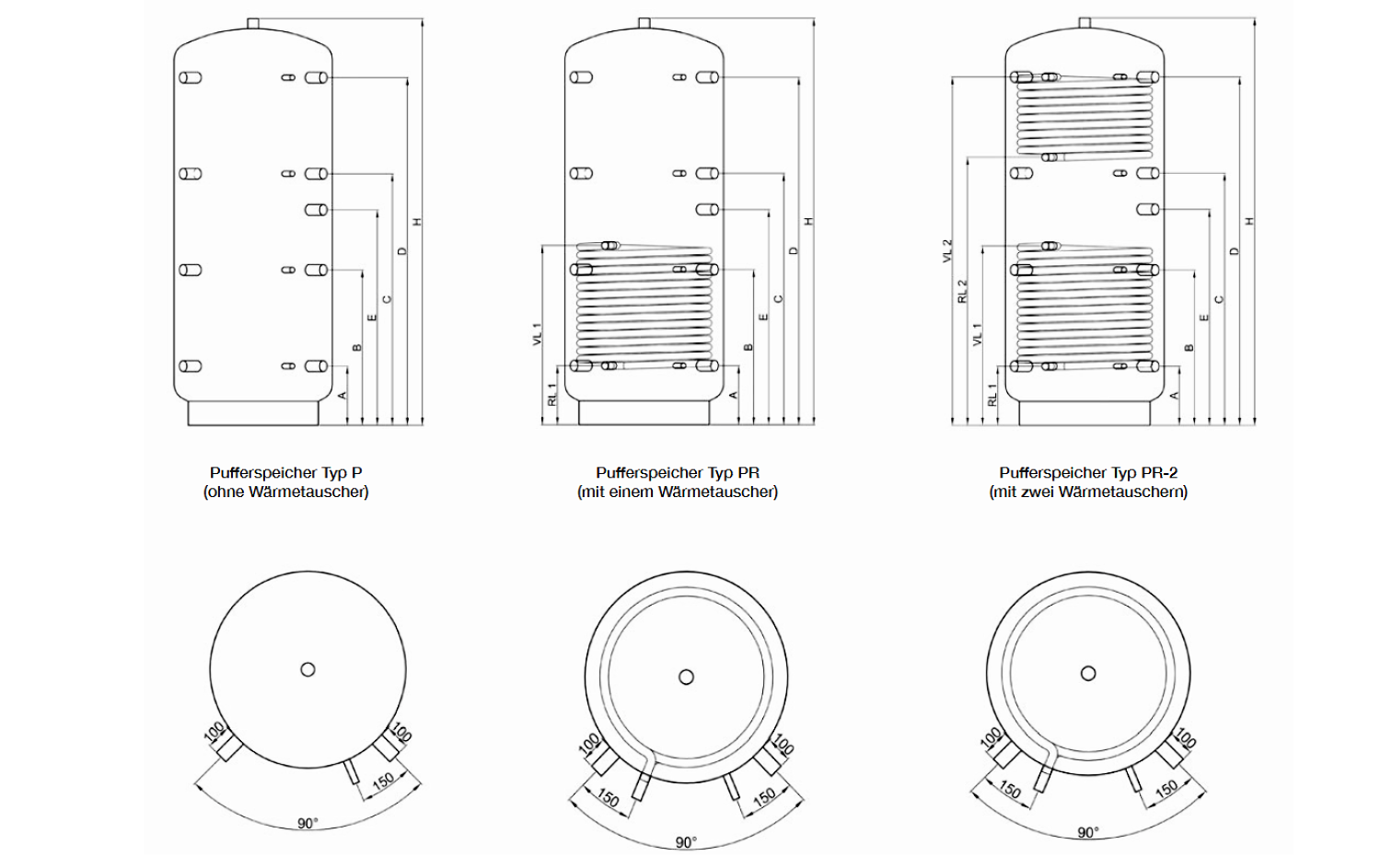

Pufferspeicher mit 90° Muffenanordnung
200 bis 1000 Liter - Typ P, PR, PR-2
Abmessungen und technische Daten:
| Bezeichnung * | 200 | 300 | 500 | 800 | 1079 | 1085 | |
| Durchmesser ohne Isolierung | mm | 450 | 550 | 650 | 790 | 790 | 850 |
| Höhe ohne Isolierung | mm | 1425 | 1500 | 1720 | 1820 | 2030 | 2010 |
| Kippmaß ohne Isolierung | mm | 1440 | 1518 | 1743 | 1854 | 2061 | 2046 |
| Glattrohr-Wärmetauscher (unten) | m² | 1,5 | 1,5 | 2,1 | 2,8 | 3,2 | 3,2 |
| Inhalt Rohrschlange (unten) | Ltr. | 9,6 | 9,3 | 13,1 | 17,4 | 20,1 | 20,2 |
| Glattrohr-Wärmetauscher (oben) | m² | 1,0 | 1,1 | 1,4 | 1,9 | 2,1 | 2,1 |
| Inhalt Rohrschlange (oben) | Ltr. | 6,4 | 6,8 | 8,8 | 12,1 | 13,4 | 13,5 |
| zulässiger Druck | bar | 4,5 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) | |||||
| zulässige Temperatur | °C | 0 - 95 (Pufferspeicher) / 0 - 110 (Glattrohr-Wärmetauscher) | |||||
| Gewicht** Typ P | kg | 45 | 61 | 84 | 109 | 119 | 131 |
| Gewicht** Typ PR | kg | 70 | 87 | 120 | 157 | 174 | 186 |
| Gewicht** Typ PR-2 | kg | 88 | 107 | 139 | 192 | 212 | 224 |

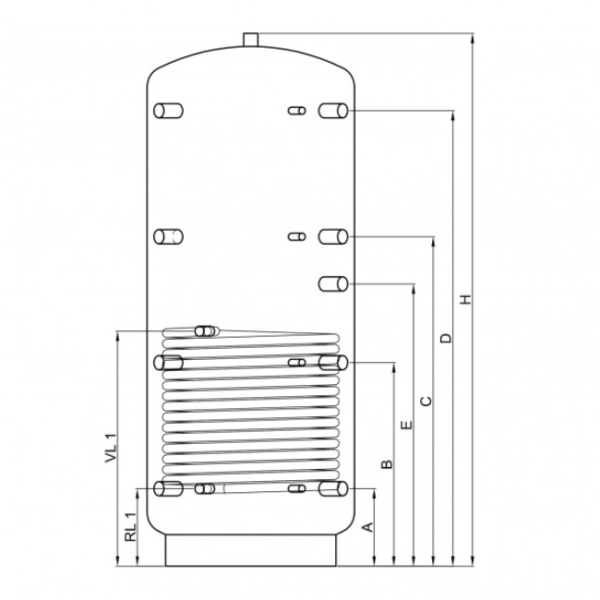

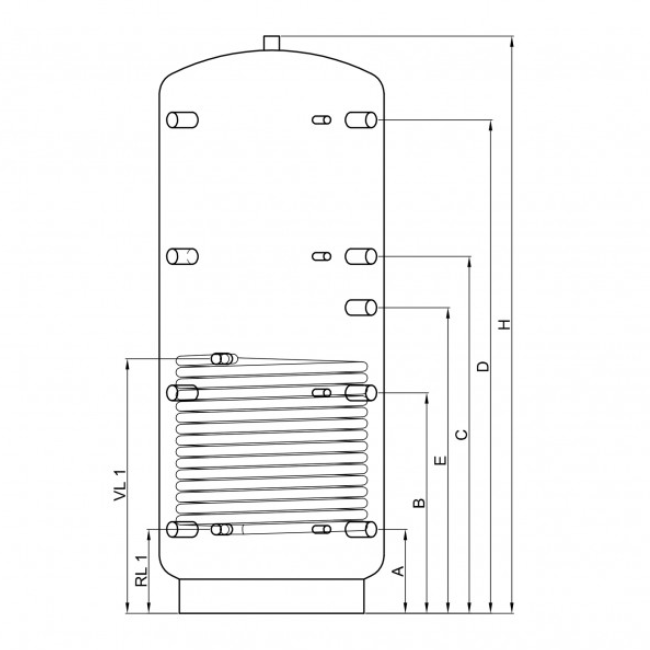

Anschlussmaße:
| Bezeichnung * | 200 | 300 | 500 | 800 | 1079 | 1085 | ||
| A | Höhe | mm | 220 | 235 | 275 | 295 | 295 | 320 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| B | Höhe | mm | 550 | 580 | 665 | 705 | 775 | 775 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| C | Höhe | mm | 875 | 920 | 1055 | 1115 | 1255 | 1235 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| D | Höhe | mm | 1205 | 1265 | 1445 | 1525 | 1735 | 1690 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
| Fühler | IG | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | Rp 1/2" | |
| E | Höhe | mm | 775 | 800 | 905 | 965 | 1075 | 1075 |
| Anschluss | IG | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
| VL 1 (WT unten) | Höhe | mm | 670 | 675 | 755 | 815 | 895 | 920 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| RL 1 (WT unten) | Höhe | mm | 220 | 235 | 275 | 295 | 295 | 320 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| VL 2 (WT oben) | Höhe | mm | 1205 | 1265 | 1445 | 1525 | 1735 | 1690 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| RL 2 (WT oben) | Höhe | mm | 905 | 945 | 1125 | 1165 | 1335 | 1290 |
| Anschluss | IG | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | Rp 1" | |
| H | Höhe | mm | 1425 | 1500 | 1720 | 1820 | 2030 | 2010 |
| Anschluss | IG | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | Rp 1 1/2" | |
Isolierungen:
| Bezeichnung * | 200 | 300 | 500 | 800 | 1079 | 1085 | |
| Isolierung ÖkoLine-C | C | C | C | C | |||
| Bereitschaftswärmeaufwand | kWh/24 h | - - - | - - - | 2,15 | 2,49 | 2,92 | 3,14 |
| Warmhalteverlust | W | - - - | - - - | 89,6 | 103,8 | 121,7 | 130,8 |
| Durchmesser mit Isolierung | mm | - - - | - - - | 850 | 990 | 990 | 1050 |
| Höhe mit Isolierung | mm | - - - | - - - | 1770 | 1870 | 2080 | 2060 |
| Gewicht | kg | - - - | - - - | 12 | 15 | 17 | 18 |
| Isolierung ÖkoLine-B | B | B | B | B | B | B | |
| Bereitschaftswärmeaufwand | kWh/24 h | 1,35 | 1,6 | 1,5 | 1,75 | 1,91 | 2,36 |
| Warmhalteverlust | W | 56,3 | 66,7 | 62,5 | 72,9 | 79,6 | 98,3 |
| Durchmesser mit Isolierung | mm | 610 | 750 | 890 | 1030 | 1030 | 1090 |
| Höhe mit Isolierung | mm | 1475 | 1550 | 1820 | 1920 | 2130 | 2110 |
| Gewicht | kg | 8 | 10 | 13 | 16 | 18 | 19 |
* Die Bezeichnung spiegelt nicht den exakten Inhalt der Speicher wider.
** Gewicht ohne Isolierung.
Änderungen und Irrtümer vorbehalten.
ÖkoLine-B Isolierung
Bereitschaftswärmeaufwand: 1,75 kWh/24 h
Warmhalteverlust: 72,9 W
Durchmesser mit Isolierung: 1030 mm
Höhe mit Isolierung: 1920 mm
Gewicht Isolierung: 16 kg
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-B Isolierung besteht aus 100 mm Neopor (graues, spezialbeschichtetes Polystyrol) und 20 mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse B. Diese Isolierung hat ca. 50% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht von nur 15 kg/m³. |
ÖkoLine-C Isolierung
Bereitschaftswärmeaufwand: 2,49 kWh/24 h
Warmhalteverlust: 103,8 W
Durchmesser mit Isolierung: 990 mm
Höhe mit Isolierung: 1870 mm
Gewicht Isolierung: 15 kg
 Bei 1.000 Liter Speichervolumen | Die ÖkoLine-C Isolierung besteht aus 80 mm Neopor (graues, spezialbeschichtetes Polystyrol) und 20 mm Polyesterfaservlies. Mit dieser Isolierung und der Verwendung unserer Speicher Isolierkappen für die Dämmung der nicht verwendeten Anschlüsse erreichen Sie die Effizienzklasse C. Diese Isolierung hat ca. 30% weniger Wärmestillstandsverluste gegenüber herkömmlichen Weichschaum- oder Vliesisolierungen. Außerdem zeichnet sie sich durch ihre zusätzliche Bodendämmung aus und das bei einem geringen Gewicht von nur 15 kg/m³. |
