Hybridkollektor Prisma PVT HORIZON - Strom und Wärme
Hybridkollektor - zur Strom- und Wärmegewinnung
Für Flachdachmontage
Holen Sie viel mehr Energie aus Ihrer begrenzten Dachfläche!
Bis über 200% mehr Kilowattstunden als mit Standard PV-Paneelen!
| Optimierter solarer Gesamtwirkungsgrad von 75%! 20% PV- und 55% thermischer Wirkungsgrad. Mehr als 3-facher solarer Energieertrag im Vergleich zu reinen PV-Anlagen. 5 - 10% mehr Stromertrag im Jahresmittel als bei ungekühlten PV-Modulen. |
Die Hybridmodule PRISMA PVT HORIZON sind durch ihre Kombination aus Wärme- und Stromgewinnung auf der selben Fläche mit nur einem Kollektor ein absolutes Multitalent. Auf begrenzten Dachflächen können Sie maximale energetische Erträge erzielen. Die thermische Ausbeute in Kilowattstunden zur Heizungsunterstützung ist fast doppelt so hoch wie die Stromproduktion. Durch die Kühlung der monokristallinen PV-Hochleistungszellen mittels des rückseitig verbauten hocheffizienten Kupferabsorbers produziert jedes Modul im Jahresmittel sogar noch 5 - 10% mehr elektrische Energie als Standard-Photovoltaikkollektoren. Dieser maximierte solare Stromertrag reduziert wirksam und dauerhaft Ihre Energiekosten.

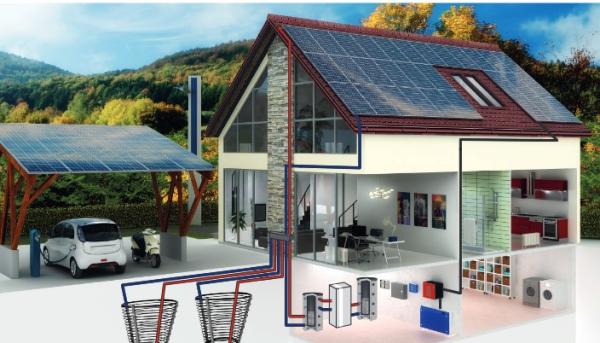

Mehrere Module werden hydraulisch zu einem System verbunden. Durch eine Umwälzpumpe wird die Abwärme der PV-Zellen und die Umgebungswärme mittels eines Wärmetauschers im Pufferspeicher eingelagert. Dafür können die gleichen Bauteile und Regler verwendet werden, wie für konventionelle thermische Solaranlagen. Die maximal erreichte Temperatur ist ca. 60 °C, so daß die thermische Solaranlage auch nicht in Stagnation kommen kann. Das so solar vorgewärmte Heizungswasser kann von den meisten konventionellen Heizkesseln / Thermen oder durch eine Wärmepumpe auf die benötigte Endtemperatur weitererwärmt werden.
Die Leistungsdaten der PV-Zellen werden meist bei 25 °C angegeben. Im Sommer werden Oberflächentemperaturen von bis zu 80 °C erreicht. Dadurch sinkt die Leistung der PV-Zellen pro Grad Temperaturerhöhung um ca. 0,4%. Bei 75 °C Zelltemperatur summiert sich das zu satten 20% Minderung der elektrischen Leistung!
Die Vorteile:
- PVT-Kollektoren kombinieren ein monokristallines PV-Hochleistungsmodul mit einem rückseitig verbauten hocheffizienten Kupferabsorber
- Erscheinungsbild identisch mit dem reinen PV-Modul
- elektrische Energie wird wie üblich mit einem Wechselrichter ins Hausnetz eingespeist
- erhöhte Stromproduktion durch die Kühlung der PV-Zellen
- zusätzlich fast doppelt so viel Energie in Form von warmem Wasser auf der gleichen Fläche
- 10 Jahre Herstellergarantie mit 25 Jahre Leistungsgarantie *
- BAFA / KfW förderfähig
Die perfekte ökologische Lösung für:
- Ein- und Mehrfamilienhäuser
- Hotels und Restaurants
- Campingplätze
- Autowaschanlagen
- Bäckereien
- Fleischverarbeitende Betriebe
- Lackierereien
- Wäschereien
- Öffentliche Gebäude
- Schulen
- Universitäten
- Sportstätten, Fitnesscenter
- Krankenhäuser
- Altenheime
- Wäschereien
- Schwimmbadheizung
- usw.
Montage:
Zur Montage und zum Betrieb werden Dachschienen mit Dachhaken, Verkabelung und Wechselrichter in üblicher Form benötigt.
Zusätzlich sind für den thermischen Anschluß alle Teile wie Anschlußleitungen, Solarregelung, Pumpengruppe, Ausdehnungsgefäß und alles weitere wie bei Flach- oder Röhrenkollektoren vorzusehen.
Wegen der thermischen Ausdehnung der Kupferrohre des Wärmeabsorbers dürfen nur 2 - 4 Paneele der horizontalen Ausführung ohne Kompensatoren nebeneinander zusammengeschraubt werden!
Bei Bedarf können wir Ihnen die passenden Montageteile gerne mit anbieten.
Der hydraulische Anschluß erfolgt mit Klemmringverschraubungen an den Ø 22 mm Kupferrohrstutzen.
Die Montage muß durch eine Fachfirma erfolgen, die für Sie auch die nötigen Anmeldungen für eine geplante Einspeisung erledigt.
Lieferumfang:

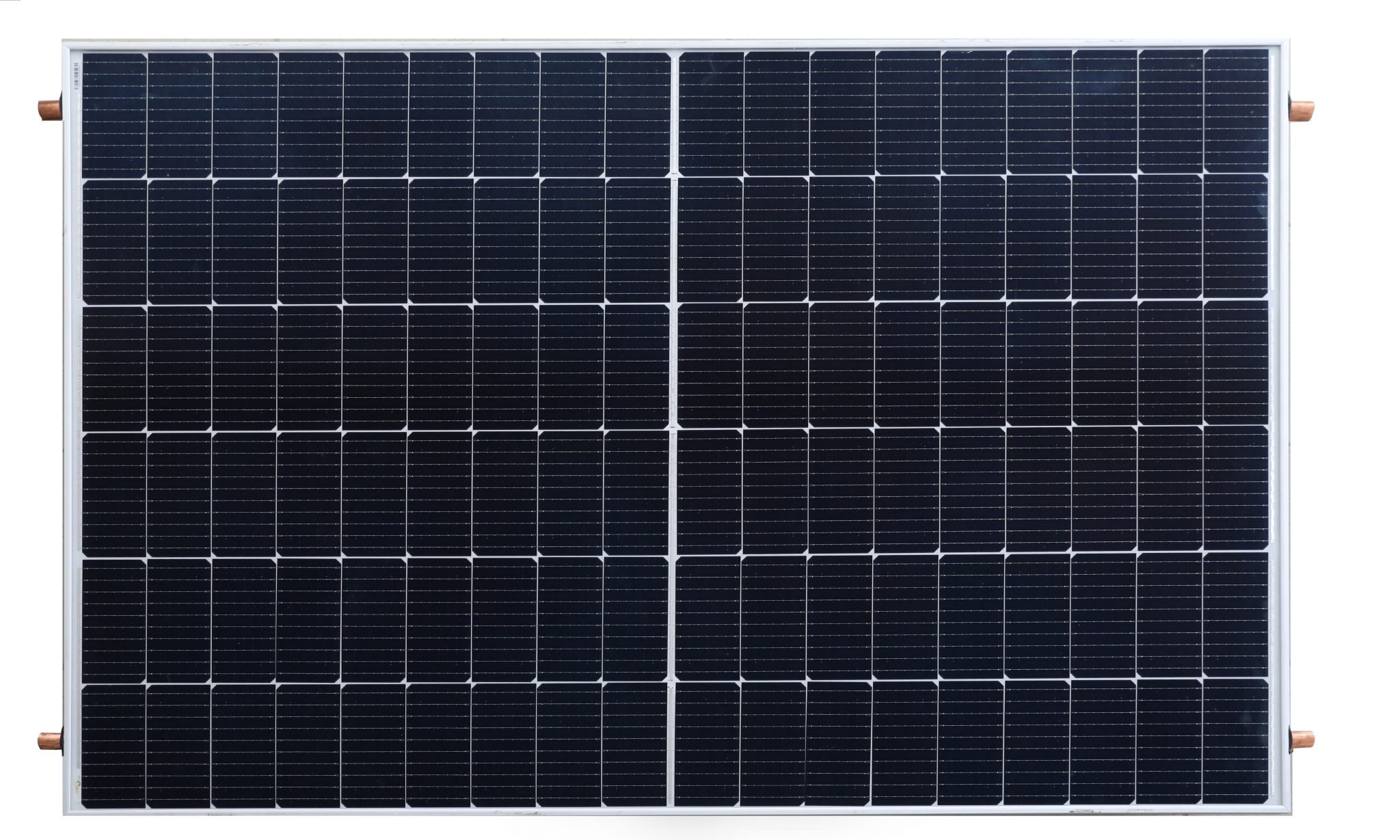

1 x Hybridkollektor Prisma PVT HORIZON, für Flachdachmontage (horizontal)
* Eine entsprechende Garantieerklärung finden Sie HIER.
PV-Module haben leider nur einen Wirkungsgrad zwischen 14% und bei monokristallinen bis maximal 24%.
Der Rest der Solarenergie geht verloren -- außer Sie nutzen Hybridkollektoren, die von den restlichen über 75% noch fast 50 in warmes Wasser wandeln können. Unsere Prisma® PVT-Hybrid-Kollektoren liefern bis zu 75% Solarertrag!
Die Prisma® PVT-Kollektoren kombinieren ein monokristallines PV-Hochleistungsmodul mit einem rückseitig verbauten hocheffizienten Kupferabsorber. Die Dimensionen und das äußere Erscheinungsbild von der Sichtseite sind dabei identisch mit dem reinen PV-Modul.

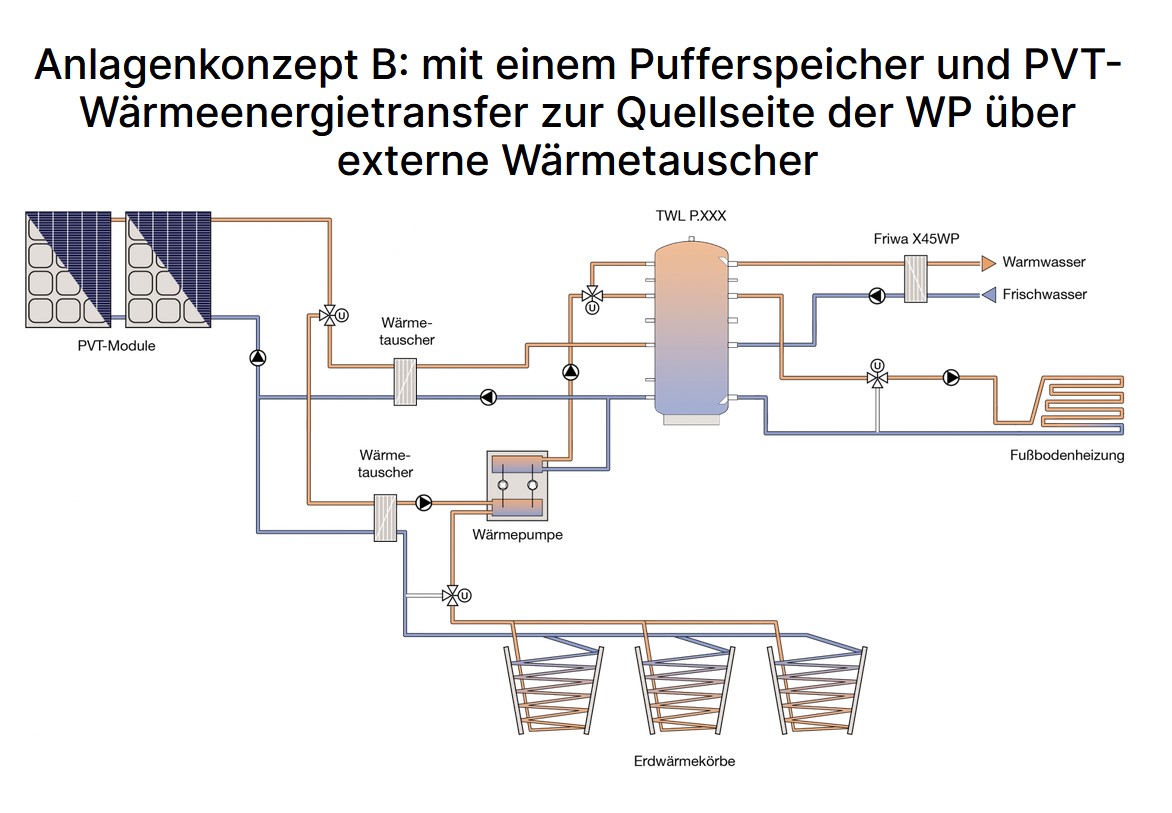

Der Absorber ist von einer Wasser-Glykollösung durchströmt. Die einzelnen Module werden dabei hydraulisch zu einem System verbunden und über eine Umwälzpumpe wird die Abwärme der PV-Zellen und die aufgenommene Umgebungswärme mittels eines Wärmetauschers im Pufferspeicher eingelagert. Das dadurch vorerwärmte Heizungswasser kann dann von verschiedenen konventionellen Brennertypen oder einer Wärmepumpe weiterverarbeitet werden.
Das monokristalline Photovoltaikmodul produziert dabei gleichzeitig elektrische Energie, die mittels Wechselrichter ins Hausnetz eingespeist wird. Die Stromproduktion ist durch die Kühlung der PV-Zellen gegenüber ungekühlten PV-Modulen deutlich erhöht (ca. 5 - 10% im Jahresertrag). Die Leistungsdaten der PV-Zellen werden meist bei 25 °C angegeben. Im Sommer werden aber Oberflächentemperaturen von bis zu 80 °C erreicht. Die Leistung der PV-Zellen nimmt dabei pro Grad Temperaturerhöhung um ca. 0,4% ab. Das sind dann bei 75 °C Zelltemperatur 20% Leistungsminderung!

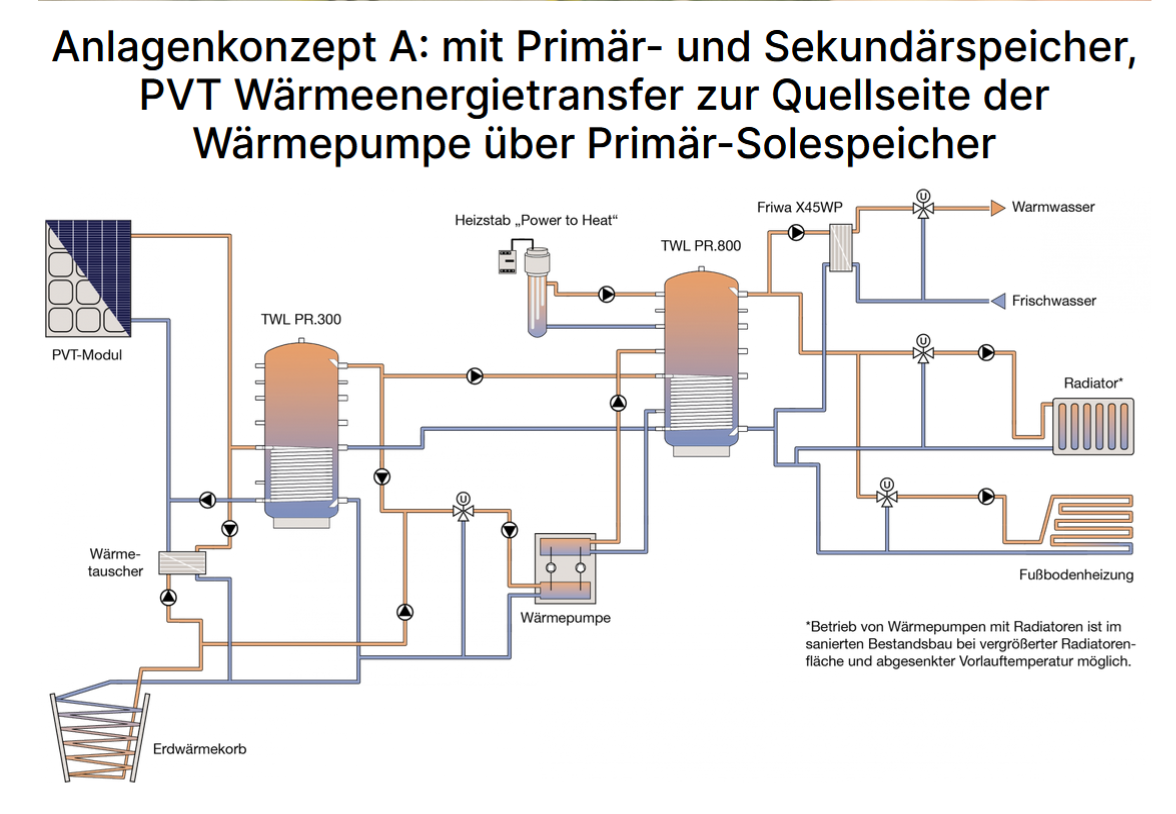

Der Fokus hinsichtlich der erzeugten elektrischen Energie sollte auf einem möglichst hohen Eigenverbrauch liegen, da die Einspeisevergütungen weit unter den Bezugskosten des Stroms vom Energieversorger liegen. Dies kann neben dem Einsatz von elektrischen Batteriespeichern auch durch das Anlagenkonzept „Power to Heat“ (Strom in Wärme wandeln) unterstützt werden. Dabei wird überschüssiger Solarstrom mittels eines Heizstabs in Wärmeenergie umgewandelt und so in den Pufferspeicher eingelagert. Statt eines Heizstabs im Puffer empfehlen wir den Einsatz eines Durchlauferhitzers, der über Schwerkraft die Wärme auf hohem Niveau oben in den Speicher einleitet. Falls Ihre Luft-Wasser-Wärmepumpe „Smart Grid Ready“ ist, kann diese alternativ zum Heizstab eingeschaltet werden und eine Kilowattstunde Strom in ca. 2,5 bis 4,5 Kilowattstunden Wärme "vermehren"! Diese Energie steht dann zur Erzeugung von Warmwasser und zur Heizkreisunterstützung zur Verfügung.
Technische Daten
| Modul | PRISMA® PVT 3.0 | PRISMA® PVT HORIZON |
|---|---|---|
| Abmessungen B x H x T | 1134 x 1724 x 35 mm | 1724 x 1134 x 35 mm |
| Aperturfläche | 1,95 m² | 1,95 m² |
| Leergewicht | 33 kg | 33 kg |
| Modul PV-Bereich | PRISMA® PVT 3.0 | PRISMA® PVT HORIZON |
| Testbedingungen | STC | STC |
| Toleranz | 0~+3% | 0~+3% |
| Wirkungsgrad der Module | 20,97 % | 20,97 % |
| Maximale Leistung Pmax | 410 W | 410 W |
| Leerlaufspannung Voc | 37,45 V | 37,45 V |
| Kurzschluss-Strom Isc | 13,85 A | 13,85 A |
| Spannung bei Maximalleistung Vm | 31,46 V | 31,46 V |
| Stromstärke bei Maximalleistung Im | 13,04 V | 13,04 V |
| Zellentyp | monokristalline Siliziumzelle | monokristalline Siliziumzelle |
| Anzahl der Zellen, Stk. | 120 (6×20) | 120 (6×20) |
| Anschlusskabel | 4 mm² MC4-Stecker | 4 mm² MC4-Stecker |
| Schneelast | 5.400 Pa | 5.400 Pa |
| Windlast | 2.400 Pa | 2.400 Pa |
| 25 Jahre Leistungsgarantie* | 10 Jahre 91%, 25 Jahre 80,7% |
10 Jahre 91%, 25 Jahre 80,7% |
|
* Eine entsprechende Garantieerklärung finden Sie HIER. |
||
| Modul Thermie-Bereich | PRISMA® PVT HORIZON | PRISMA® PVT 3.0 |
| Max. Wärmeleistung Wp | 1090 W | 1059 W |
| Durchschnittliche Wärmeleistung** | 422 kWh/m²/Jahr | 409,5 kWh/m²/Jahr |
| Durchschnittliche thermische Leistung** | 798,5 kWh/Jahr | 798,5 kWh/Jahr |
| Ein- u. Ausgangsanschluß thermischer Absorber |
Kupferrohr 22 mm | Kupferrohr 22 mm |
| Art des Mediums | Propylenglykol + Wasser | Propylenglykol + Wasser |
| Menge des Mediums | 2,39 Liter | 2,37 Liter |
| Absorber-Blech | Aluminium | Aluminium |
| Register | Kupferrohr 8 mm | Kupferrohr 8 mm |
| Isolierung | Steinwolle 20 mm | Steinwolle 20 mm |
| Bauweise | rückseitig abgedeckt, gedämmt |
rückseitig abgedeckt, gedämmt |
| Garantie auf Verarbeitung und Thermieteil*** |
10 Jahre | 10 Jahre |
** Am Standort Würzburg
*** Eine entsprechende Garantieerklärung finden Sie HIER.
Thermische und elektrische Jahresleistung von
PRISMA PVT 3.0 Hybridkollektoren (gekühlt)
am Referenzstandort Würzburg
| Kollektor- anzahl |
Thermischer Jahresertrag |
Elektrischer Jahresertrag |
|---|---|---|
| 1 | 766 kWh | 440 kWh |
| 6 | 4.596 kWh | 2.640 kWh |
| 8 | 6.128 kWh | 3.520 kWh |
| 10 | 7.660 kWh | 4.400 kWh |
| 14 | 10.724 kWh | 6.160 kWh |
| 16 | 12.256 kWh | 7.040 kWh |
| 20 | 15.320 kWh | 8.800 kWh |
