Hygienespeicher ATMOS PAE 800 oder 1000 Liter
Hygienespeicher ATMOS PAE 800 oder 1.000 Liter
Mit 120 mm Vliesisolierung
Energieeffizienzklasse C
Neben den Pufferspeichern unseres Hauptlieferanten bieten wir Ihnen auch die Speicher vom ATMOS Zentrallager an.
 |
|
|
|
|

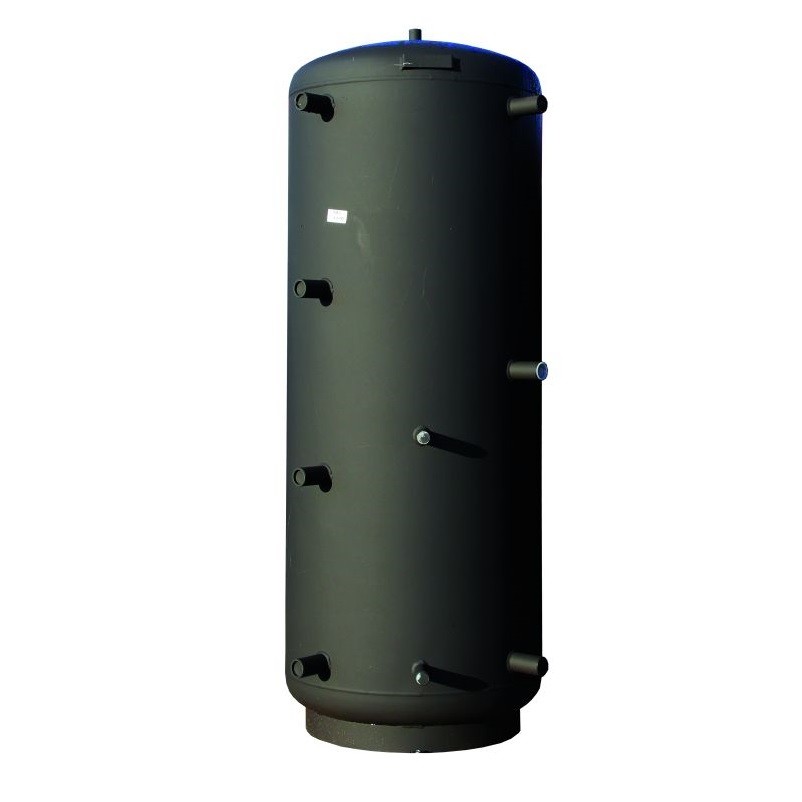

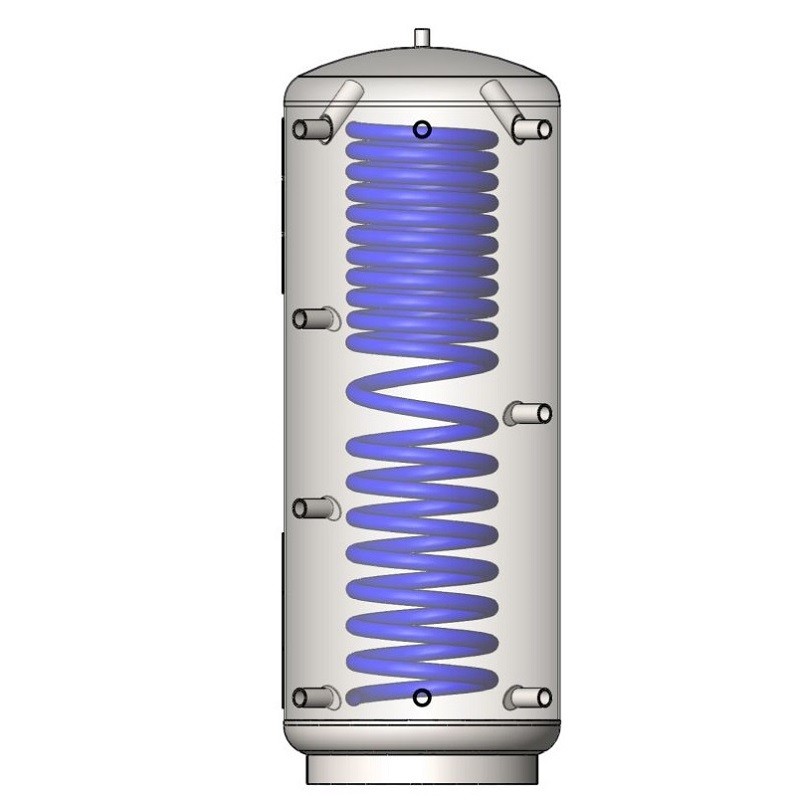

| ATMOS Pufferspeicher Typ PAE mit Edelstahlwellrohr Wärmetauscher zur Warmwasserbereitung |
 |

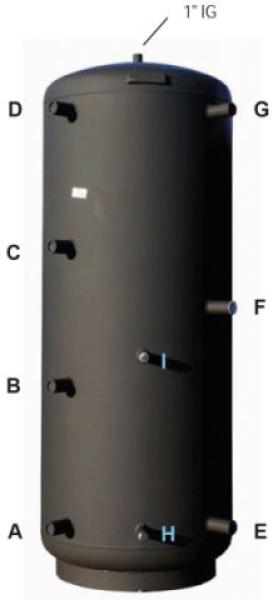

| Position der Anschlüsse |
Diese Serie Hygienespeicher haben eine Trinkwasserbereitung über einen Edelstahl-Wärmetauscher aus Wellrohr
und werden mit oder ohne Wärmetauscher für Solaranlagen oder Wärmepumpen angeboten.
Die Modellbezeichnungen sind:
(Orange hervorgehoben die Modelle dieser Seite)
| Modelltyp | Beschreibung | Volumen |
|---|---|---|
| PAP | Reiner Pufferspeicher | 520 - 2.000 Liter |
| PAS | Pufferspeicher mit Wärmetauscher für Solaranlage | 520 - 1.500 Liter |
| PAW | Puffer mit gleichzeitiger Hygiene - Warmwasser- bereitung für Trinkwasser (Kupfer Wärmetauscher) | 520 - 2.000 Liter |
| PAWS | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Kupfer Wärmetauscher) in Kombination mit Solar | 520 - 1.500 Liter |
| PAE | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Edelstahl Wärmetauscher) | 800, 1.000 Liter |
| PAES | Puffer mit gleichzeitiger Hygiene - Warmwasserbereitung (Edelstahl Wärmetauscher) in Kombination mit Solar | 800, 1.000 Liter |
Pufferspeicher mit integrierter Hygiene-Frischwarmwasserbereitung.
Die Pufferspeicher vom TYP PAE und PAES sind für die zentrale Warmwasserbereitung mit einem Edelstahl-Wellrohr Wärmetauscher ausgestattet. Dieser Wärmetauscher ist reichlich überdimensioniert und sorgt somit auch bei relativ niedrigen Puffertemperaturen für ausreichend Warmwasser an allen Verbraucherstellen.
Für Mehrfamilienhaushalt ausgelegt.
Vorteile:
- keine Keimbildung (Legionellengefahr) wie bei Boilerbetrieb
- Warmwasser in Frischwasserqualität
- große Leistung / Auslegung für Mehrfamilienhaushalt
- große Warmwasserreserve (im Sommer bis zu 10 Tagen)
- kein weiteres Zubehör wie Pumpen und Regelungen erforderlich / somit auch kein weiterer Stromverbrauch
- geringer Verlust an Pufferinhalt
- keine Opferanoden nötig
- keine Revision erforderlich
Hinweis:
Der Edelstahl Wärmetauscher für die Warmwasserbereitung kann bei zu hohem Chloridgehalt des Trinkwassers nicht geeignet sein.
Vor dem Edelstahl Wärmetauscher dürfen keine alten Wasserleitungen aus Eisen im Haus verbaut sein.
Sind diese vorhanden, muß ein Feinfilter in der Zuleitung des Kaltwassers eingebaut werden, um Fremdrost durch eingeschwemmte Eisenablagerungen zu vermeiden.
Sollte Ihr Wasser sehr kalkhaltig sein, kommt es im Wärmetauscher aus Edelstahwellrohr trotzdem nur sehr selten zur Verkalkung.
Der schwingend aufgehangene Wärmetauscher einigt sich normalerweise selber.
Warmwasser-Anbindung
|
|
|
Anbindung eines Hygienespeichers in einer Heizung |
Ausführung:
- Hochleistungs-Edelstahlwellrohr-Wärmetauscher für Warmwasserbereitung

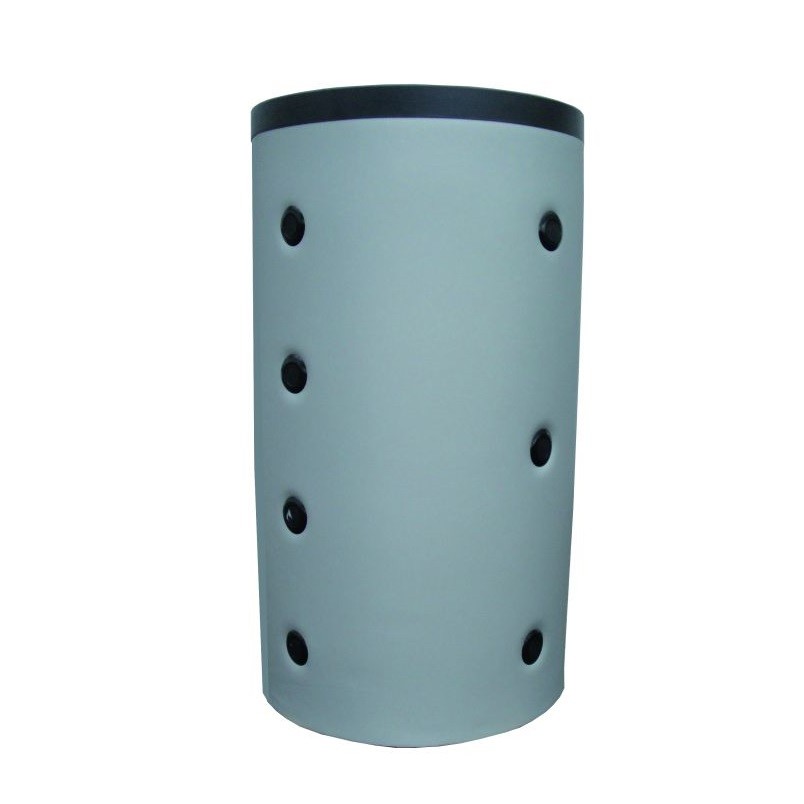

- Mit FCKW-freier 120 mm Vliesisolierung mit PVC Deckschicht
leicht zu montieren, 100% wiederverwertbar, massiver Reißverschluß
Farbe Aluminium, inklusive Bodendämmung nach DIN 4753 Teil 8 - Lieferung mit montierter Isolierung
- Speicher aus Stahl S235JRG2
- Betriebsdruck 3 bar
- mit Fühlerklemmleiste für variable Fühlerpositionierung
- innen roh, außen grundiert
- 7 Muffen 1 ½", auch für elektrische Heizpatrone
- 1“ Muffe für Entlüftung.
- Anschlüsse Kalt- und Warmwasser 1"
Technische Daten und Maße:
| Inhalt in Liter |
Durchmesser in mm ohne Isolierung |
Höhe in mm mit Isolierung |
Kippmaß in mm |
Gewicht in kg ohne Isolierung |
|---|---|---|---|---|
| 800 | 790 | 1.785 | 1.771 | 175 |
| 1.000 | 790 | 2.165 | 2.157 | 182 |
Höhe der Anschlüsse vom Boden aus:
| Pufferspeicher | A | B | C | D | E | F | G | H | I |
|---|---|---|---|---|---|---|---|---|---|
| 800 | 246 | 646 | 1046 | 1446 | 246 | 846 | 1446 | 146 | 906 |
| 1000 | 246 | 786 | 1326 | 1866 | 246 | 1091 | 1866 | 246 | 906 |
| Anschluß IG | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 ½" | 1 " | 1 " |
Die den Buchstaben entsprechenden Anschlüsse sind im Bild rechts gekennzeichnet.
Die Entlüftung oben auf dem Speicher ist bei allen Modellen eine Muffe mit 1" Innengewinde.
Wählen Sie hier die Größe des gewünschten Pufferspeichers ohne (Solar-) Wärmetauscher aber mit Warmwasserbereitung Typ PAE:
