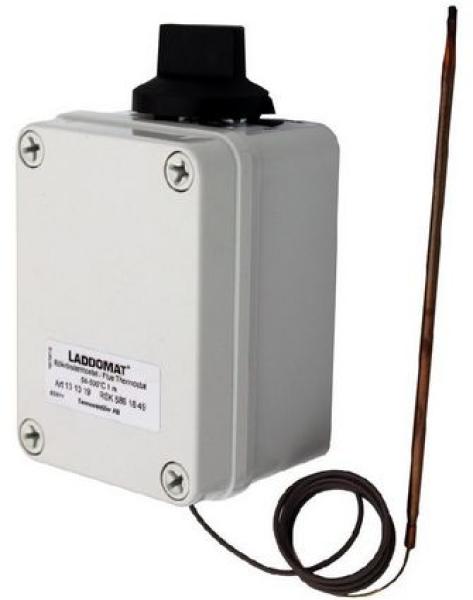

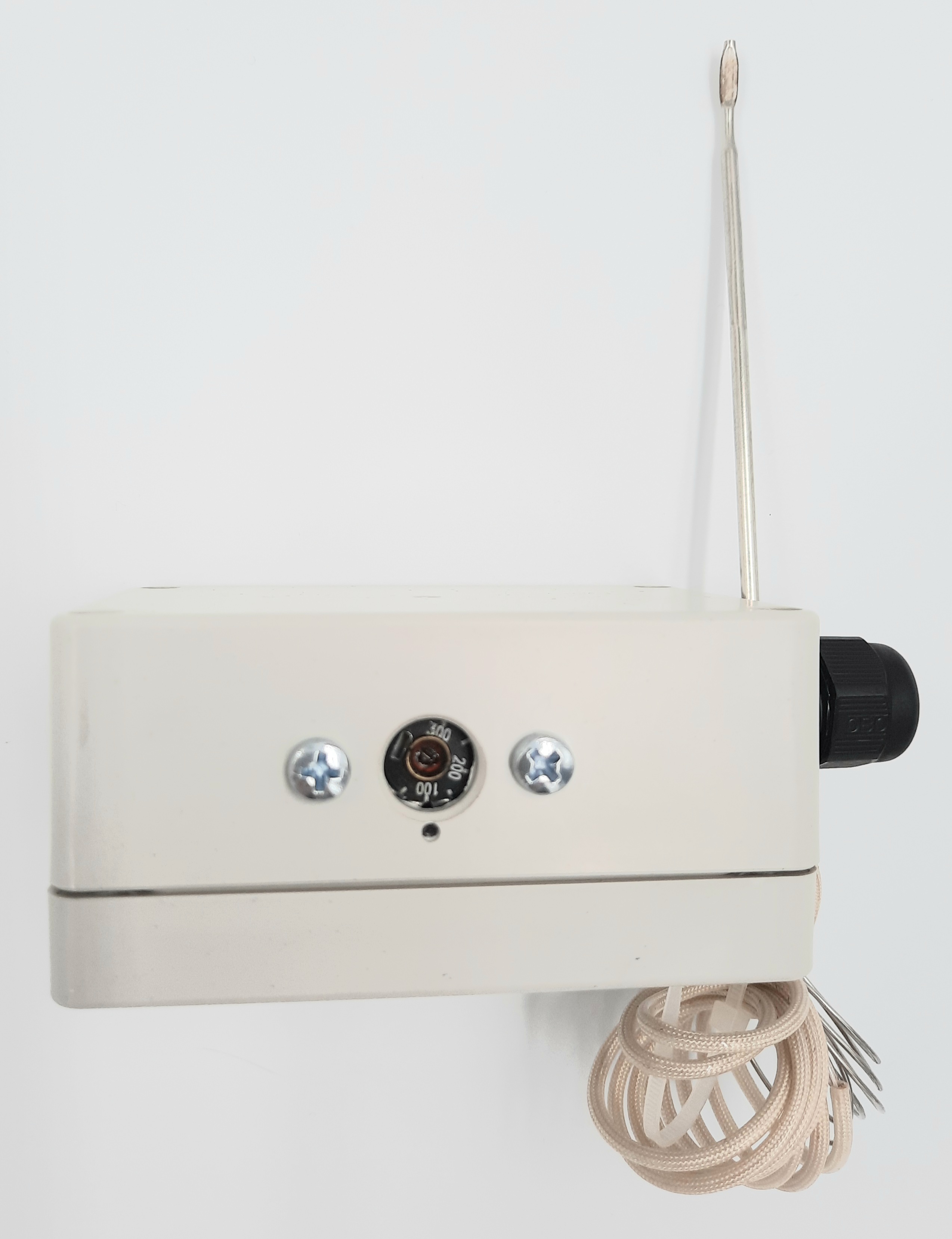

Rauchgasthermostat mit Kapillare für Wandmontage – Regelbereich: 0 - 300°C
Zur Heizungssteuerung über die Abgastemperatur
Abbildung ähnlich!
Der Rauchgasthermostat (RGT) wird in das Rauchrohr des Holzkessels eingesetzt. Er kann zu verschiedenen Zwecken eingesetzt werden, wenn in der Heizungsanlage auf den Betrieb des Holzkessels reagiert werden soll:
- Abschalten der Pellet-, Öl- oder Gasanlage
- Einschalten einer Umwälzpumpe
- Einschalten der Rücklauftemperaturanhebung (Laddomat 21)
Sobald der Holzkessel angeheizt wird, reagiert so die Heizung selbständig und schaltet die automatische Heizung ab bzw. sperrt sie.
Wenn die Abgase des Holzkessels wieder kühl sind (das Feuer also aus ist), schaltet das RGT,
eventuell noch abhängig von der Wassertemperatur im Pufferspeicher, die Heizung wieder in den vorigen Betriebszustand zurück.
Notwendig ist dieser RGT beim Betrieb mehrerer Kessel an nur einem Schornsteinzug zur automatischen, elektrischen Verriegelung.
Technische Daten
- 2 Wechselkontakte

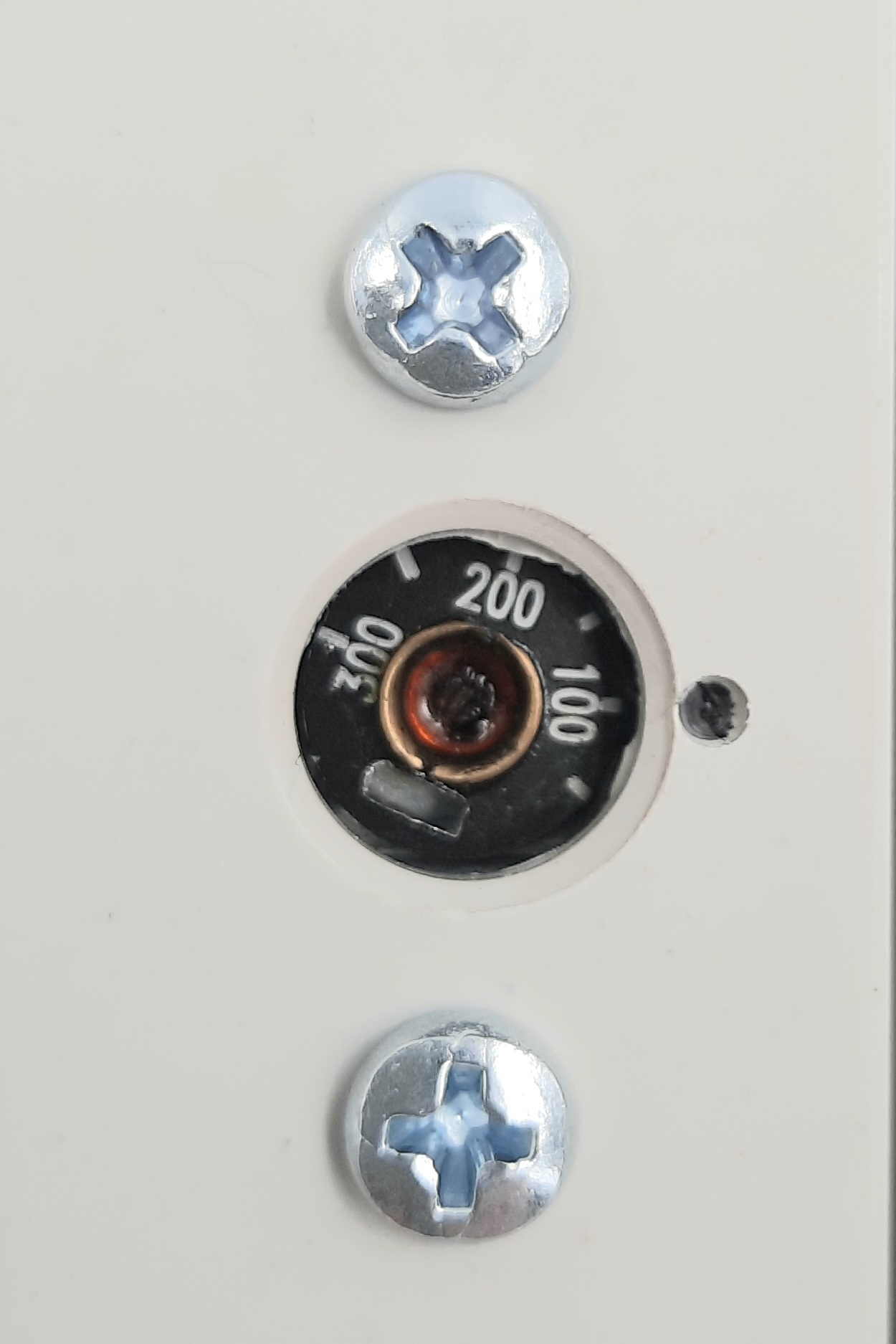

- Schaltpunkt 0 - 300°C
- Schaltdifferenz ca. 8 K (Hysterese)
- Maximale Fühlertemperatur: 700 °C
- Schaltleistung 16 A 230 V (4 A induktive Last)
- Schutzart IP44
Der Sensor kann von außen am Rauchrohr oder am Kessel montiert werden, wie auch durch eine Öffnung im Rauchrohr. Bitte nur von unten oder seitlich an- bzw. einbauen!
Hersteller:
Termoventiler AB, Nolhagavägen 12, 523 93 Marbäck, Schweden, info@termoventiler.se
